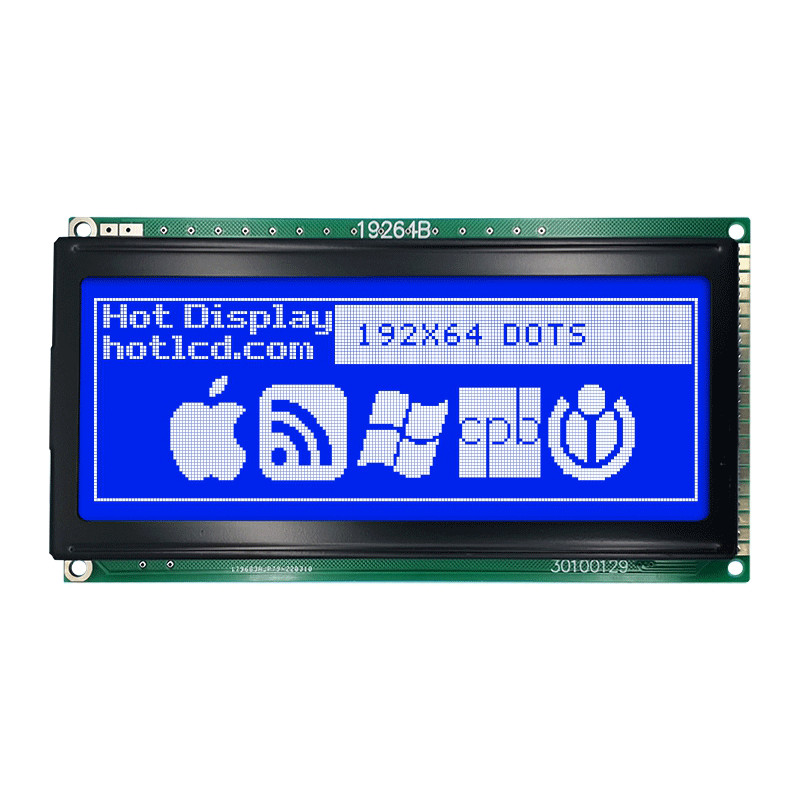

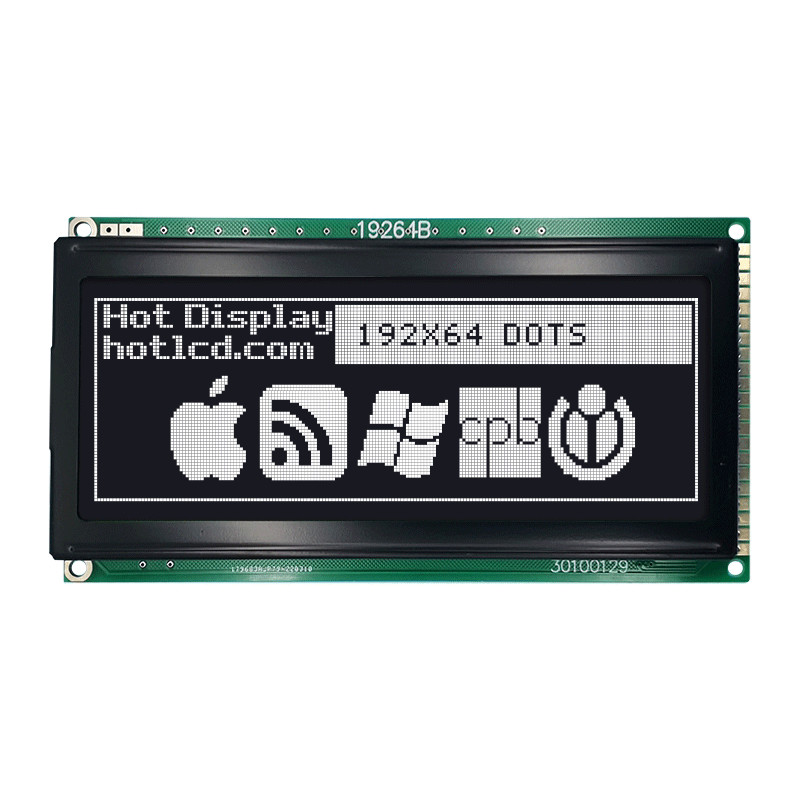

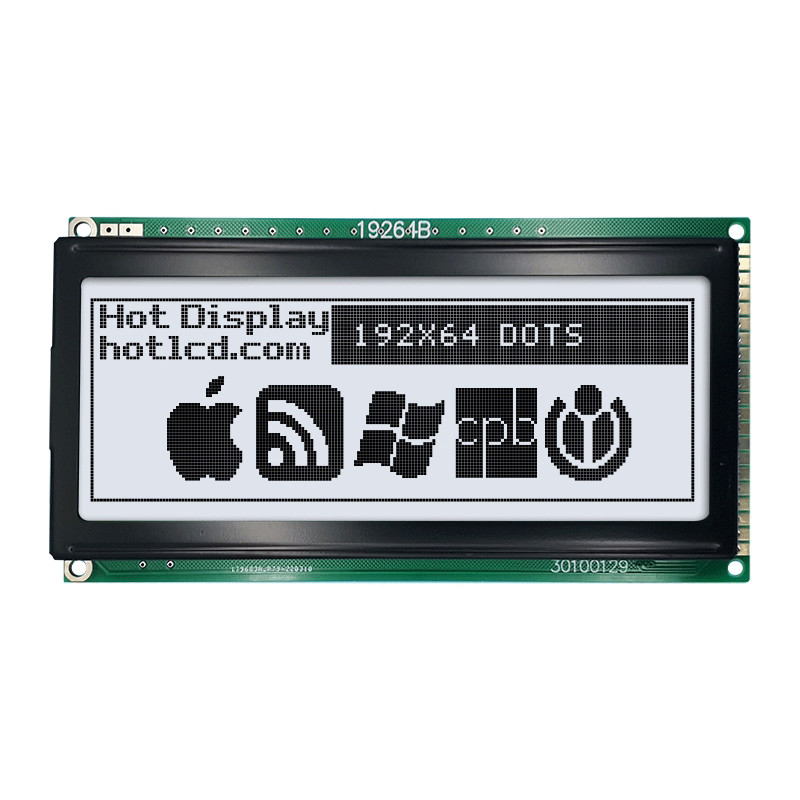

дисплей модуля 192X64 KS0108 графический LCD с белизной освещает HTM19264B контржурным светом
дисплей модуля 192X64 KS0108 графический LCD с белизной освещает HTM19264B контржурным светом
дисплей модуля 192X64 KS0108 графический LCD с белизной освещает HTM19264B контржурным светом
дисплей модуля 192X64 KS0108 графический LCD с белизной освещает HTM19264B контржурным светом
дисплей модуля 192X64 KS0108 графический LCD с белизной освещает HTM19264B контржурным светом
дисплей модуля 192X64 KS0108 графический LCD с белизной освещает HTM19264B контржурным светом
дисплей модуля 192X64 KS0108 графический LCD с белизной освещает HTM19264B контржурным светом
дисплей модуля 192X64 KS0108 графический LCD с белизной освещает HTM19264B контржурным светом
Спецификации
Номер модели :
HTM19264B
Место происхождения :
Dongguan, Китай
Количество минимального заказа :
2
Условия оплаты :
Аккредитив, Д/А, Т/Т, Д/П, Вестерн Юнион, МонейГрам
Способность поставки :
99999
Срок поставки :
25 дней
Тип продукта :
Стандартный ЖК-модуль COB
Показать содержимое :
192x64
Применение продукта :
Промышленный контроль
Угол наблюдения :
6H
Количество ПИН-кодов :
21PIN
Специальные инструкции :
MCU/8bit
Модель чипа драйвера :
KS0108
Описание

модуль 128X64 графический LCD | KS0108 | Дисплей с белизной освещает контржурным светом | HTM12864D

ОПИСАНИЕ


HTM12864D модуль дисплея a128x64 LCD который имеет такой же механический размер по мере того как модель HTM12864D.HTM12864D построена внутри с KS0108; оно связывает через 8-разрядный параллельный интерфейс 8080 и отрицательное напряжение тока построенные внутри на модуле. HTM12864D доступно в различных цветах СИД включая желтое/зеленое, голубое, белое, красное, etc. эти 128 x 64 модуль LCD может работать на температурах от 0℃ к +50℃; своя температурная амплитуда хранения от 0℃ к +60℃.

Параметры продукта


Тип продукта - стандартный модуль LCD УДАРА
Угол наблюдения - 6H
Осветите яркость контржурным светом - белую
Секретный номер метода соединения - 21PIN
Работая температура - -20~70℃
Подача напряжения - 5.0v

Механические данные

Деталь Стандартное значение Блок
Размер модуля 120.2x62.0x10.0 mm
Осматривая область 103.92x38.94 mm
Отверстие установки 97.846x32.462 mm
Тангаж точки 0.508x0.508 mm
Размер точки 0.458x0.458 mm

Электрические характеристики

Деталь Символ Стандартное значение
тип.		 Блок
Ввод напряжения VDD 5,0 V

Функция Pin интерфейса

Pin нет. Имя Pin Функция
1 VSS Недостаток электропитания (0V)
2 VDD Позитв электропитания (5.0V)
3 V0 LCM регулируют контраст
4 VOUT Водитель LCD, о (-10) v

5

RS

Данные или инструкция.

RS=H->DB<0:7> : Данные по RS=L->DB RAM дисплея<0:7> : Данные по инструкции

6

R/W

H: Прочитайте; L: Напишите.

Данные по R/W=H-> появляются на DB<0:7> и могутся быть прочитаны C.P.U. пока E=H, CS1=L, CS2=L и CS3=H.

DB данным по R/W=L->Display<0:7> можно написать на падать e когда CS1B=L,

CS2=L и CS3=H

7

E

Разрешающий сигнал.

напишите режим (R/W=L) - > данные DB<0:7> запирает на задвижку на падая крае E.

режим считывания (R/W=H) - > DB<0:7> появляется данные по чтения пока e на высоком уровне.
8~15 DB0~DB7 Данные Buss
16 /CS1 Входной сигнал 1 выбора обломока (налево)
17 /CS2 Входной сигнал 2 выбора обломока (средний)
18 /CS3 Входной сигнал 3 выбора обломока (право)
19 /RET Переустановленный сигнал ввода
20 BLA Осветите позитв контржурным светом (5.0V)
21 BLK Осветите позитв контржурным светом (недостаток)
Детали Символ MIN. МАКСИМАЛЬНЫЙ. Блок Условие
Подача напряжения VDD - +5,5 V VSS = 0V
Подача напряжения VEE VDD-16.0 VDD +0,3 V VSS = 0V
Подача напряжения водителя VLCD VEE-0.3 VDD +0,3 V -
Рабочая температура ВЕРХНЯЯ ЧАСТЬ -20 +70 ℃ Отсутствие конденсации
Температура хранения Tst -30 +80 ℃ Отсутствие конденсации
Детали Символ MIN. ТИП. МАКСИМАЛЬНЫЙ. Блок Условие
Рабочий потенциал VDD 4,5 5,0 5,5 V VDD
Высокое напряжение входного сигнала VIH 2,0 - VDD V *1
Низшее напряжение входного сигнала VIL 0 - 0,8 V
Высокое напряжение выхода VOH 2,4 - - V *2
Низшее напряжение выхода VOL. - - 0,4 V
Рабочий ток IDD1 - 2,0 3,0 мамы *3
Частота ГЕНЕРАТОРА FOSC 315 450 585 КГц Rf=47K±2%
Детали Символ MIN. ТИП. МАКСИМАЛЬНЫЙ. Блок Условие
Напряжение тока Forword Vf BLA - 5,0 - V Без сторонника сопротивления
Течение Forword Если BLA - 45 60 мамы -
