Модуль дисплея инструментирования 240X160 FSTN LCD графический с IC ST7529
Модуль дисплея инструментирования 240X160 FSTN LCD графический с IC ST7529
Модуль дисплея инструментирования 240X160 FSTN LCD графический с IC ST7529
Модуль дисплея инструментирования 240X160 FSTN LCD графический с IC ST7529
Модуль дисплея инструментирования 240X160 FSTN LCD графический с IC ST7529
Модуль дисплея инструментирования 240X160 FSTN LCD графический с IC ST7529
Модуль дисплея инструментирования 240X160 FSTN LCD графический с IC ST7529
Модуль дисплея инструментирования 240X160 FSTN LCD графический с IC ST7529
Модуль дисплея инструментирования 240X160 FSTN LCD графический с IC ST7529
Модуль дисплея инструментирования 240X160 FSTN LCD графический с IC ST7529
Спецификации
Номер модели :
HTM240160F
Место происхождения :
Dongguan, Китай
Количество минимального заказа :
2
Условия оплаты :
Аккредитив, Д/А, Т/Т, Д/П, Вестерн Юнион, МонейГрам
Способность поставки :
99999
Срок поставки :
25 дней
Тип продукта :
ЖК-модуль COG с панелью
Содержание дисплея :
240x160
Применение продукта :
Инструментирование
Угол наблюдения :
6H
Количество штырей :
ФПК-22ПИН
Особенные инструкции :
MCU/8bit
Модель обломока водителя :
ST7529
Описание

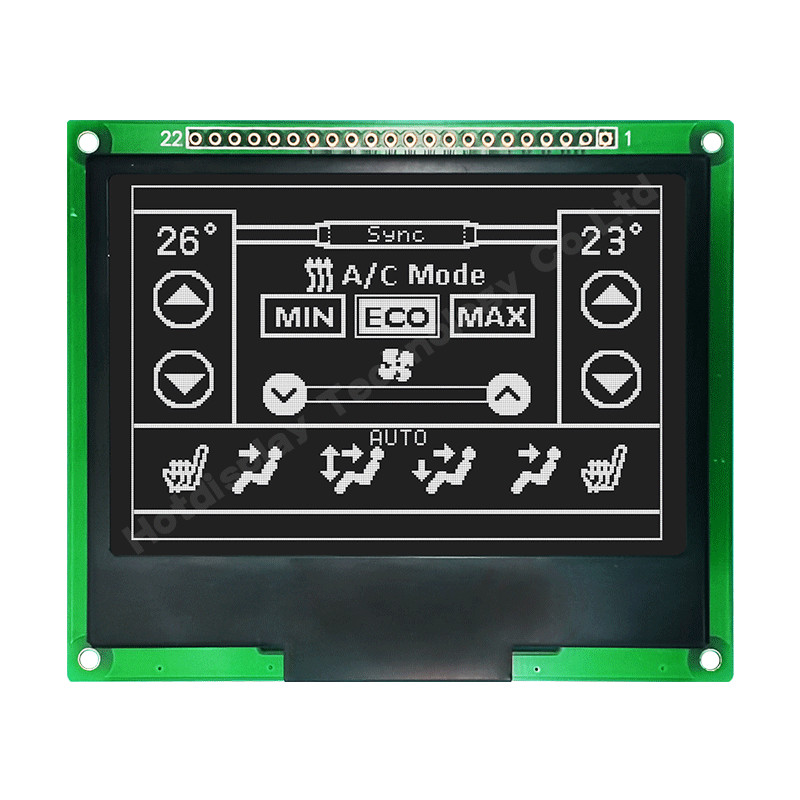

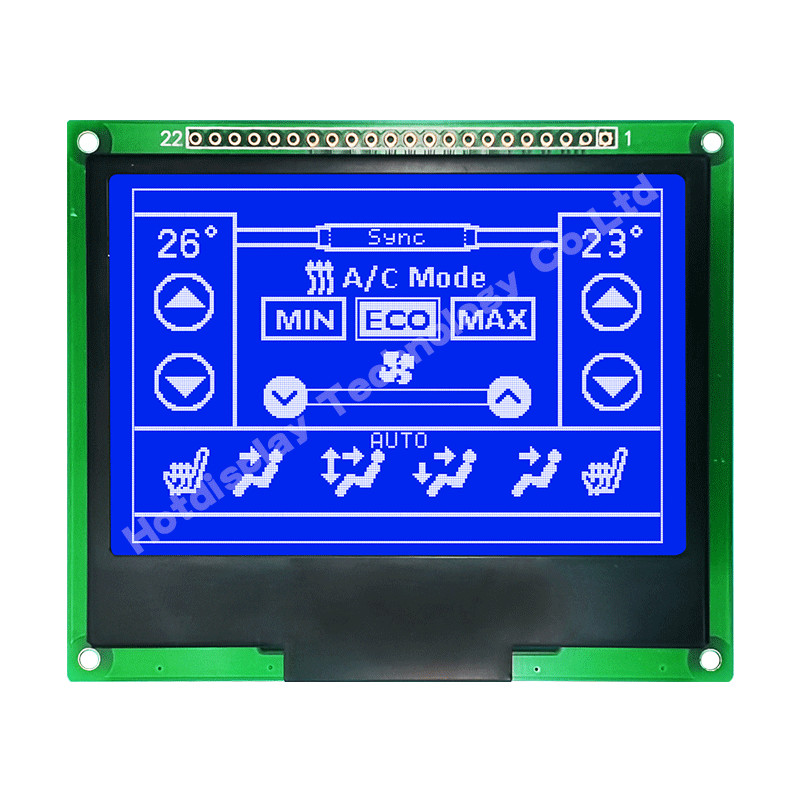

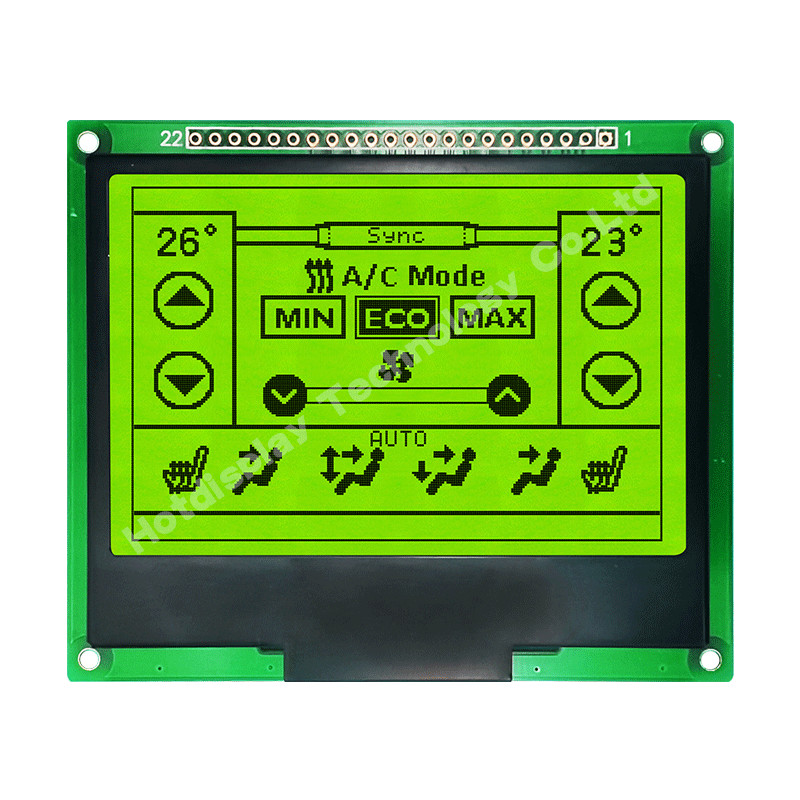

модуль 240X160 графический LCD | IC ST7529 FSTN с белизной освещает /HTM240160F контржурным светом

HTM240160F | Monochrome графический модуль | пикселы 240x160 | Transmissive LCD | Белизна освещает контржурным светом |F STN (-)отрицательный голубой дисплей | Встроенное отрицательное напряжение тока | Дискретный размер шрифта

Параметры продукта

ДЕТАЛЬ СТАНДАРТНОЕ ЗНАЧЕНИЕ БЛОК
Количество точек ТОЧКИ 240X160 ----
Размер модуля 87.0x73.0x10.0 mm
Область показа взгляда 72.9x48.0 mm
Размер точки 0.261x0.261 mm
Тангаж точки 0.281x0.281 mm
Работая temp -10~60 ℃
Temp хранения -20~70 ℃

Управлять методом

1/ 128 ОБЯЗАННОСТЕЙ, 1 12 СМЕЩЕНИЯ, VOP= 15.0V

Осматривая направление

6 ЧАСОВ

Режим работы монитора

STN/(серое)

Тип дисплея

TRANSMISSIVE/НЕДОСТАТОК

Водитель IC

ST7529
Осветите контржурным светом БЕЛИЗНА

Механические данные

Деталь Стандартное значение Блок
Размер модуля 87.0x73.0x10.0 mm
Осматривая область 72.9x48.0 mm
Отверстие установки 67.42x44.94 mm
Тангаж точки 0.281x0.281 mm
Размер точки 0,32 (w) x 0,30 (h) mm

Электрические характеристики

Деталь Символ Стандартное значение
тип.		 Блок
Ввод напряжения VDD 3,3 V

Функция Pin интерфейса

1 VSS Электропитание для цепи логики, 0V
2 VDD Электропитание для цепи логики 3.3V
3~10 DB0~DB7 8-разрядный автобус даты
11 /WR Напишите входной сигнал сигнала управления (/WR).
12 A0 (RS) Данные/командное управление.
13 /RD Входной сигнал сигнала управления чтения (/RD).
14 /RST Сигнал возврата
15 /CS Входной сигнал выбора обломока
16 NC (EN) Сила VLCD позволяет (l: Disenable; H: Позвольте)
17 BLK (-) Электропитание для освещает недостаток контржурным светом (0V)
18 BLA (+) Электропитание для освещает позитв контржурным светом (3.3V)
19~22 NC

Абсолютный максимум оценок

Детали Символ MIN. МАКСИМАЛЬНЫЙ. Блок Условие
Подача напряжения VDD VSS +3,3 V VSS = 0V
Ввод напряжения VIN VSS VDD+0.3 V VSS = 0V
Рабочая температура ВЕРХНЯЯ ЧАСТЬ -10 +60 ℃ Отсутствие конденсации
Температура хранения Tst -20 +70 ℃ Отсутствие конденсации

Характеристики DC

Детали Символ MIN. ТИП. МАКСИМАЛЬНЫЙ. Блок Условие
Рабочий потенциал VDD 2,4 - 3,3 V VDD
Высокое напряжение входного сигнала VIH 0,7 x VDD - VDD V /CS1, /RES, A0, /WR, E, D0~D7
Низшее напряжение входного сигнала VIL VSS - 0,3 x VDD V
Высокое напряжение выхода VOH 0,7 x VDD - VDD V D0~D7
Низшее напряжение выхода VOL. VSS - 0,3 x VDD V D0~D7

Течение деятельности

Iop

460

-

-

 μA

EN=VDD

V0 – VSS = 16,0 V
Сон настоящий Isl - - 20 μA EN=0, сила вниз

СИД освещает цепь контржурным светом (если BLK потребности), то

Детали Символ MIN. ТИП. МАКСИМАЛЬНЫЙ. Блок Условие
Напряжение тока Forword Vf BLA - 3,3 - V VDD
Течение Forword Если BLA - 60 120 мамы VDD

Ключевое слово поиска: 240x160 lcd, 240 x 160 lcd, lcd 240 x 160

Модуль дисплея инструментирования 240X160 FSTN LCD графический с IC ST7529Модуль дисплея инструментирования 240X160 FSTN LCD графический с IC ST7529Модуль дисплея инструментирования 240X160 FSTN LCD графический с IC ST7529

Модуль дисплея инструментирования 240X160 FSTN LCD графический с IC ST7529

HTM240160F.pdf
