Спецификации
Номер модели :
HTM12864-108
Место происхождения :
Dongguan, Китай
Количество минимального заказа :
2
Условия оплаты :
Аккредитив, Д/А, Т/Т, Д/П, Вестерн Юнион, МонейГрам
Способность поставки :
99999
Срок поставки :
25 дней
Тип продукта :
Стандартный ЖК-модуль COB
Показать содержимое :
точки 128x64
Угол наблюдения :
6:00
Количество ПИН-кодов :
20PIN
Описание

Модуль LCD водителя ST7565R графический с широкой рабочей температурой

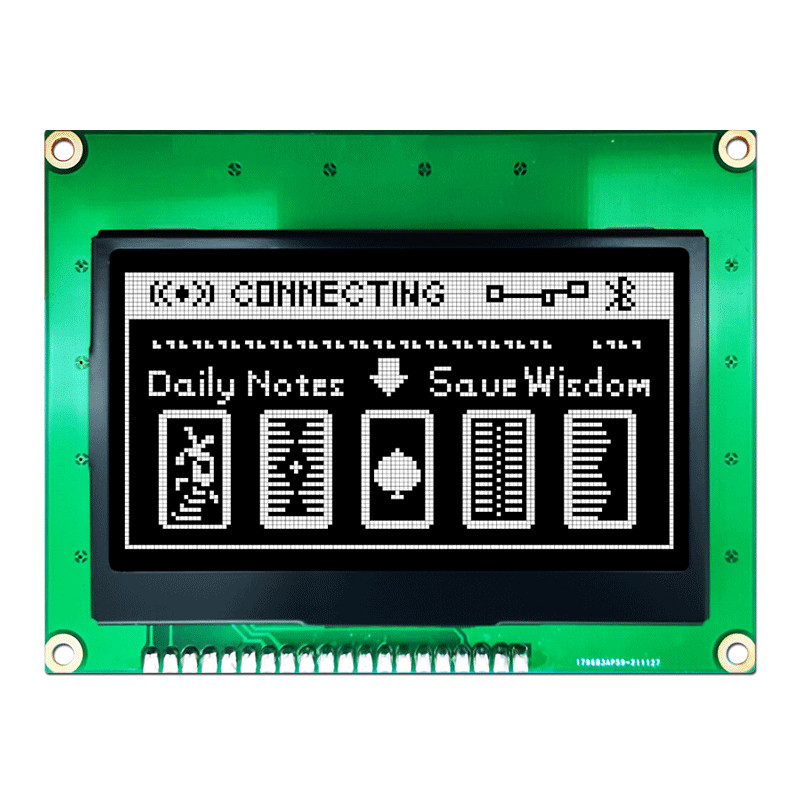

модуль ST7565R 128X64 графический LCD |STN + ГОЛУБОЙ дисплей с белой стороной освещают /HTM12864-108 контржурным светом



HTM12864-108-25W-N3S-V01 | Monochrome графический модуль | пикселы 128x64 | Transflective LCD | Бортовая белизна освещает контржурным светом | FSTN (+) положительный дисплей | IN-STOCK

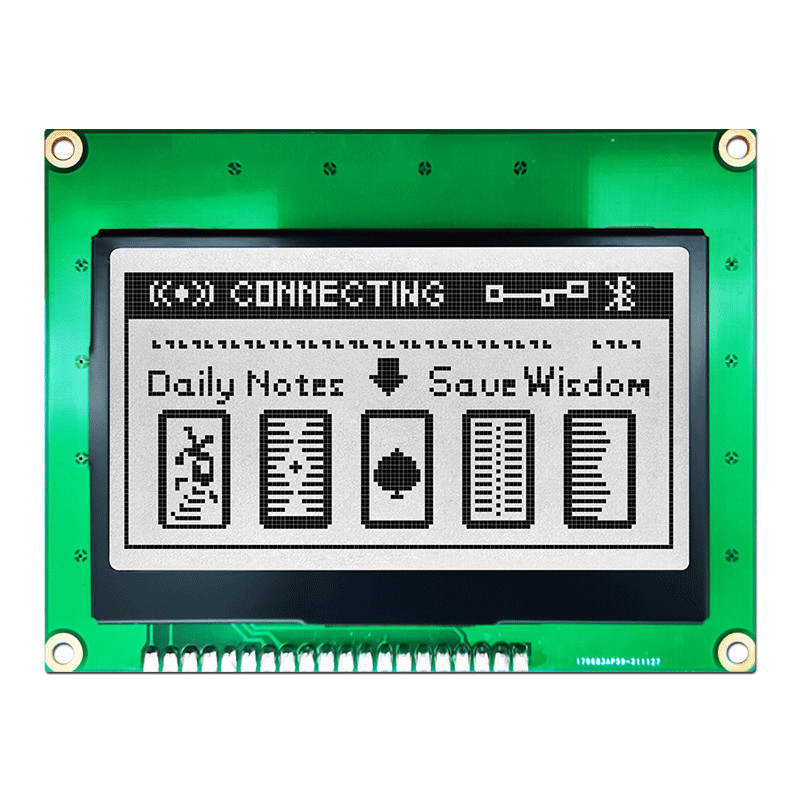

Модуль жидкокристаллического дисплея HOTLCD 128x64 графический показывает темные пикселы на белой предпосылке. Этот transflective дисплей LCD видим с рассеянным светом или для того чтобы осветить контржурным светом пока предлагающ широкую температурную амплитуду рабочей температуры от -20 до 70 градус цельсий. Этот дисплей HTM12864-108-25W-N3S-V01 включает встроенное отрицательное напряжение тока. Он имеет оптимальный взгляд 6:00, работает на подаче напряжения 3.3V и RoHS уступчивое.



Механические данные



Деталь Стандартное значение Блок
Размер модуля 93.0x70.0x7.1 mm
Осматривая область 72.0x39.5 mm
Отверстие установки 66.52x33.24 mm
Тангаж точки 0.52x0.52 mm
Размер точки

0.49x0.49

 mm



Электрические характеристики

Деталь Символ Стандартное значение
тип.		 Блок
Ввод напряжения VDD 3,3 V




Терминальная функция



Pin

Нет.

 Имя Pin Функция
1 VSS Отрицательное электропитание, 0V
2 VDD Напряжение тока электропитания (позитв)
3 NC
4 A0

A0 = «H»: Показывает что это DB0 к DB7 данные по дисплея.

A0 = «L»: Показывает что это DB0 к DB7 контрольные данные.
5~12 NC
13 SCLK (DB6) DB6: серийный входной сигнал часов.
14 SDA (DB7) DB7: серийный ввод данных.
15 CS Это сигнал обломока отборный.
16 NC
17 /RES Pin Rester (L->H)
18 NC
19 BLA Осветите контржурным светом +
20 BLK Осветите контржурным светом -



Абсолютный максимум оценок



Детали Символ MIN. МАКСИМАЛЬНЫЙ. Блок Условие
Подача напряжения VDD -0,3 +3,6 V VSS = 0V
Ввод напряжения VIN -0,3 VDD+0.3 V VSS = 0V
Рабочая температура ВЕРХНЯЯ ЧАСТЬ -20 +70 ℃ Отсутствие конденсации
Температура хранения Tst -30 +50 ℃ Отсутствие конденсации



Характеристики DC



Детали Символ MIN. ТИП. МАКСИМАЛЬНЫЙ. Блок Условие
Рабочий потенциал VDD 2,8 3,3 - V -
Высокое напряжение входного сигнала VIH 0,8 x VDD - VDD V

/CS1, /RES, A0, SCLK

SDA
Низшее напряжение входного сигнала VIL VSS - 0,2 x VDD V
Высокое напряжение выхода VOH 0,8 x VDD - VDD V D0~D7
Низшее напряжение выхода VOL. VSS - 0,2 x VDD V D0~D7
Течение деятельности Iop - 100 150 VDD=3.3



СИД освещает цепь контржурным светом



Детали Символ MIN. ТИП. МАКСИМАЛЬНЫЙ. Блок Условие
Напряжение тока Forword Vf BLA - 3,3 - V Без сторонника сопротивления
Течение Forword Если BLA - 60 - -

Все продукты

Испытывать надежности Клиенты могут ожидать все части продукции для того чтобы соотвествовать или превысить требованиям по эксплуатации над температурой, влажностью, и вибрацией.
Стеклянная чистота Клиенты могут рассчитывать стеклянный быть защищенным вкладышами и представленным заботливым стандартов чистоты. Это значит что стекло будет чисто загрязняющих елементов, отпечатков пальцев, и другого материала.
Возникновение шатона Шатоны равномерно будут покрашены свободно материалов и отвлекать косметические огрехи. Наши стандарты поддерживают чистую свободную от царапина поверхность.
Возникновение PCB PCB поставлены с долгосрочной надежностью в разуме. Финиши свободны пузырей, чужих загрязняющих елементов, и соотвествуют все огня UL. Материалы PCB всегда будут поставлены в пределах норм индустрии. Края PCB чисто будут отрезаны и свободное пространство заусенцев.
Паять Паять всех компонентов освинцованных и SMT последователен в обеспечивать механическую безопасность и электрическое взаимодействие.
Последовательность Наши процессы производства и осмотра обеспечить последовательность продукта от серии для того чтобы раздробить на участки. Это значит что обрабатываемые заказы с годами постоянно будет соотвествовать вашим ожиданиям. Мы делаем это путем взыскивать спецификации производства, с вниманием к деталям в наших процессах, и путем сравнивать к золотым блокам.
Целостность продукта Качество в производстве продукта обеспечивает целостность в конструкции. Клиенты могут надеяться плотное собрание без беспокойства свободных частей или пропуская материала. Наши продукты соотвествуют всем экологическим ожиданиям включая temp, влажность, & условия вибрации.
Стеклянный цвет Пока нормальные изменения стеклянного цвета могут произойти (должный к изготовляя допускам), дисплей New Haven поддерживает соответствие цвета во внутренние одобренные диаграммы цвета. Поддержаны, что обеспечивают что эти диаграммы любые небольшие стеклянные отступления определены и исправлены как.
Предохранение от & безопасность ESD Все приборы конструированы и отрегулированы в рассмотрении предохранения от ESD. Это включает ESD-SAFE упаковывая внутри противостатические сумки, обручи, и подносы. Напомнены, что всегда следовать клиенты безопасностью ESD наиболее хорошо для того чтобы защитить приборы.

Ключевое слово поиска: 128x64 lcd, 128 x 64 lcd, lcd 128 x 64

Модуль LCD водителя ST7565R графический с широкой рабочей температуройМодуль LCD водителя ST7565R графический с широкой рабочей температуройМодуль LCD водителя ST7565R графический с широкой рабочей температурой



Решения LCD изготовленные на заказ

Изготовление на заказ кабеля

Отрегулируйте длину, положение, и pinout ваших кабелей или добавьте дополнительные соединители. Получите решение кабеля которое точно конструировано для того чтобы наладить ваши связи модернизированные и безопасные.

Модуль LCD водителя ST7565R графический с широкой рабочей температурой
Модуль LCD водителя ST7565R графический с широкой рабочей температурой

Изготовление на заказ соединителя

Легко доработайте все соединители на вашем дисплее для того чтобы соотвествовать ваши применения. Наши инженеры могут выполнить паять для заголовков штыря, положенных в коробку заголовков, прямоугольных заголовков, и все другие соединители ваш дисплей может требовать.

Модуль LCD водителя ST7565R графический с широкой рабочей температурой

Изготовление на заказ интерфейса

Выберите от широкого выбора вариантов интерфейса или поговорите к нашим специалистам для того чтобы выбрать самое лучшее одно для вашего проекта. Мы можем включать HDMI, USB, SPI, VGA и больше в ваш дисплей для того чтобы достигнуть ваших целей дизайна.

Модуль LCD водителя ST7565R графический с широкой рабочей температурой

Изменения PCB

Выберите от широкого выбора изменений включая форму, размер, pinout, и компонентный план вашего PCB сделать им идеальную пригонку для вашего применения.



Модуль LCD водителя ST7565R графический с широкой рабочей температурой

HTM12864-108-25W-N3S-V01 Manual.pdf
