Гидрафорс 3 Положение 4-угольная катушка Соленоидный клапан Двойная катушка

Спецификации

Номер модели :

KSV10-47AL-0-N

Место происхождения :

Китай

Минимальное количество заказа :

1 шт.

Условия оплаты :

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Способность к поставкам :

Обычно около 2 недель, в зависимости от типа и количества

Время доставки :

2 или 3 недели, в зависимости от количества и дизайна

Подробная информация об упаковке :

Пластиковая пленка + мешок из ПЭ + сетчатая упаковочная рубашка + губчатый распределитель + картонна

Наименование продукта :

KSV10-47AL-0-N с гидрафорсной полостью VC10-2 двойной катушкой 3 положение 4-сторонний катушный элек

Пустота отверстия :

стандартная дыра VC08-4

Устойчивость к давлению :

350 бар (5075 psi)

Номинальный поток :

20 л / мин.

принцип работы :

4 направления 3 позиции соленоидный клапан

соленоидная катушка :

DL, DT04-2P, DG DIN43650, необязательный выбор

Тип клапана :

гидравлическая система типа соленоидного клапана включения/выключения, использующая

Напряжение клапана :

12 или 24 напряжения, это опциональный выбор

Материал блока клапана :

QT500-7 / 6061-T6

Минимальное подъемное напряжение :

85% от номинальной температуры при 207 барах (3000 psi)

Средний :

Минеральное масло с вязкостью от 7,4 до 420 °С (50 до 2000 °С) или синтетическое масло с смазочным э

Кавариум :

VC10-4

Масса железной проволоки :

00,33 кг, вес одной катушки: 0,43 кг.

Описание

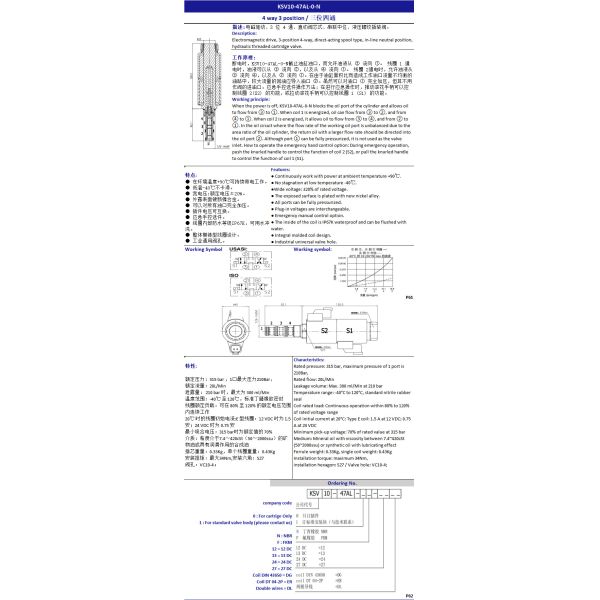

Изображения продукции:

KSV10-47AL-0-N с гидрафорсной полостью VC10-2 двойной катушкой 3 положение 4-сторонний катушный электродинамический клапан

Принцип работы:
При отключении питания KSV10-47AL-0-N блокирует нефтяной порт цилиндра и позволяет маслу течь от 3 до 1.Когда катушка 2 заряжена, он позволяет маслу течь от 3 до 4 и от 2 до 1. В масляной цепи, где скорость потока рабочего масляного порта неравновесна из-за соотношения площади масляного баллона,Возвратное масло с большей скоростью потока должно быть направлено в нефтепорт 2. Хотя порт 1 может быть полностью под давлением, он не используется в качестве входа клапана.Нажмите на скрученную ручку для управления функцией катушки 2 (S2), или потяните за закрученную ручку, чтобы управлять функцией катушки 1 (S1).

Характеристики:
Номинальное давление: 315 бар, максимальное давление в 1 порте 210 бар,
Номинальный поток: 20 л/мин
Объем утечки: максимум 300 мл/мин при 210 барах
Температурный диапазон: от -40°C до 120°C, стандартная нитрильная резиновая уплотнитель
Номинальная нагрузка катушки: непрерывная работа в диапазоне от 80% до 120% номинального напряжения
Начальный ток катушки при 20°C: катушка типа E: 1,5 A при 12 VDC; 0,75 A при 24 VDC
Минимальное приёмное напряжение: 70% от номинального значения при 315 барах
Среднее: минеральное масло с вязкостью от 7,4 до 420 cSt (50 до 2000 ssu) или синтетическое масло с смазочным эффектом
Масса решетка: 0,33 кг, вес одной катушки: 0,43 кг
нагрузка: не более 34 Nm,
установка шестиугольника: S27 / отверстие клапана: VC10-4;
