Гидрафорс СОЛЕНОЙДНЫЙ ВАЛВАЛ 12В 4 направления 3 позиции гидравлический клапан

Спецификации

Номер модели :

KSV10-47BL-0-N

Место происхождения :

Китай

Минимальное количество заказа :

1 шт.

Условия оплаты :

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Способность к поставкам :

Обычно около 2 недель, в зависимости от типа и количества

Время доставки :

2 или 3 недели, в зависимости от количества и дизайна

Подробная информация об упаковке :

Пластиковая пленка + мешок из ПЭ + сетчатая упаковочная рубашка + губчатый распределитель + картонна

Наименование продукта :

KSV10-47BL-0-N четырех портов катушки клапан + два соединителя гидравлический стандартный клапан мож

Пустота отверстия :

стандартная дыра VC08-4

Устойчивость к давлению :

350 бар (5075 psi)

Номинальный поток :

220,70 литра в минуту

принцип работы :

4 направления 3 позиции соленоидный клапан

Стандарт катушки :

Коннектор ER или DG или DL

Тип клапана :

на выключенном электромобильном клапане

Напряжение клапана :

12В 13В 24В 27В

Материал блока клапана :

QT500-7 / 6061-T6 Сталь или алюминиевый материал

Средний :

Минеральное масло с вязкостью от 7,4 до 420 °С (50 до 2000 °С) или синтетическое масло с смазочным э

Кавариум :

VC10-4

Описание

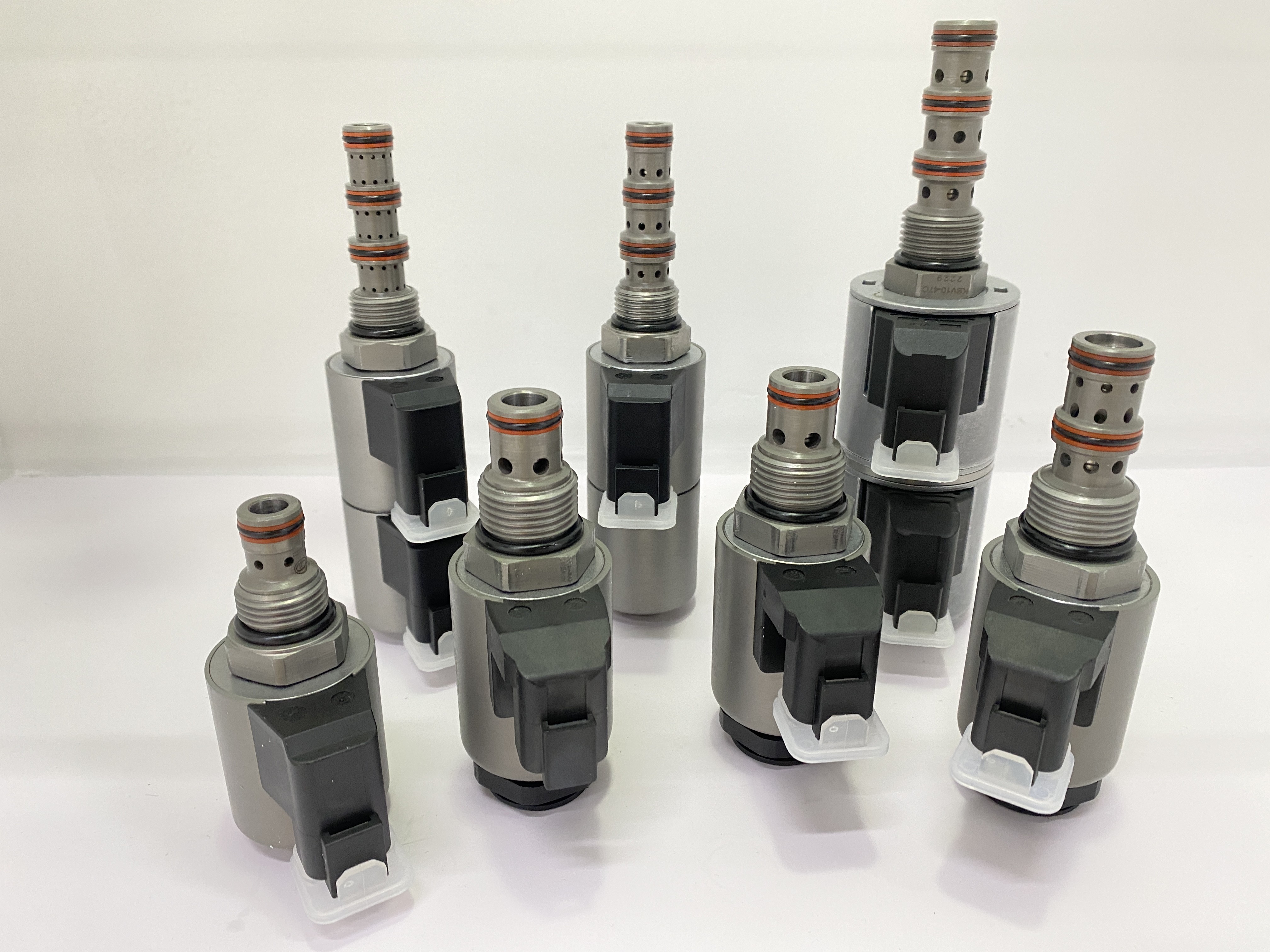

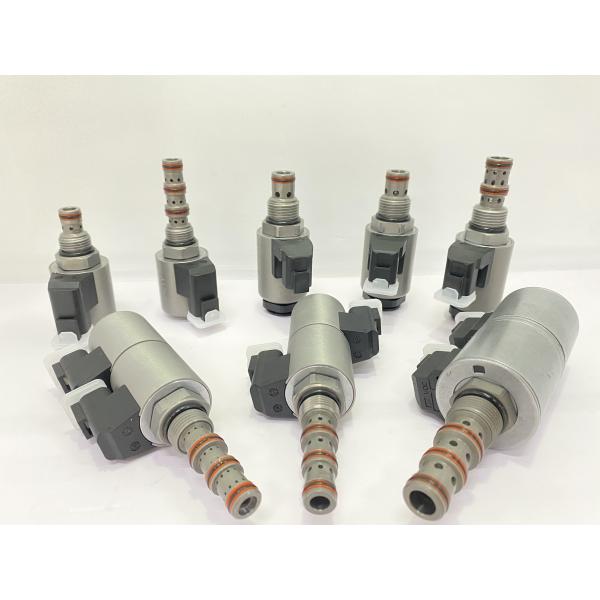

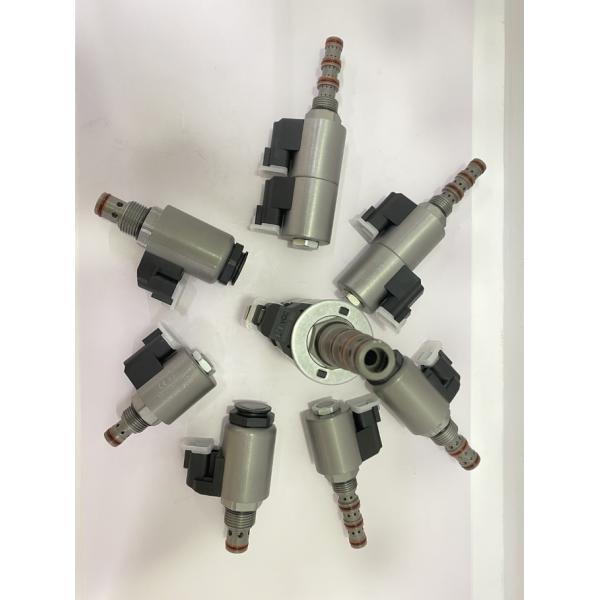

Изображения продукции:

KSV10-47BL-0-N четырех портов катушки клапан + два соединителя гидравлический стандартный клапан может обмениваться с Hydraforce

Характеристики:
Номинальное давление: 315 бар, максимальное давление в 1 порте 210 бар,
Номинальный поток: 22,7 л/мин
Объем утечки: максимум 328 мл/мин при 210 барах
Температурный диапазон: от -40°C до 120°C, стандартная нитрильная резиновая уплотнитель
Номинальная нагрузка катушки: непрерывная работа в диапазоне от 80% до 120% номинального напряжения
Начальный ток катушки при 20°C: катушка типа E: 1,5 A при 12 VDC; 0,75 A при 24 VDC
Минимальное приёмное напряжение: 70% от номинального значения при 315 барах
Среднее: минеральное масло с вязкостью от 7,4 до 420 cSt (50 до 2000 ssu) или синтетическое масло с смазочным эффектом
Масса решетка: 0,33 кг, вес одной катушки: 0,43 кг
Момент установки: максимум 34 Нм, шестиугольник установки: S27
Дверь клапана: VC10-4;

Принцип работы:
При отключении питания подключается порт для масла цилиндра KSV10-47BL-0-N, и 3 и 1 подключаются одновременно.Когда катушка 2 заряжена, масло может течь от 3 до 2 и от 4 до 1. В масляной цепи, где скорость потока рабочего масляного порта является несбалансированным из-за соотношения площади масляного баллона,Возвратное масло с большей скоростью потока должно быть направлено в нефтепорт 2Хотя порт 1 может быть полностью под давлением, он не используется в качестве входа клапана.
Как управлять экстренным ручным управлением: во время экстренной работы нажмите на закрученную ручку, чтобы управлять функцией катушки 2 (S2),или потянуть закрученную ручку для управления функцией катушки 1 (S1).
