Вставка в гидрафорсный патрон соленоидный клапан 4 Way 3 Position VC10 Cavity

Спецификации

Номер модели :

KSV10-47DL-0-N

Место происхождения :

Китай

Минимальное количество заказа :

1 шт.

Условия оплаты :

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Способность к поставкам :

Обычно около 2 недель, в зависимости от типа и количества

Время доставки :

2 или 3 недели, в зависимости от количества и дизайна

Подробная информация об упаковке :

Пластиковая пленка + мешок из ПЭ + сетчатая упаковочная рубашка + губчатый распределитель + картонна

Наименование продукта :

KSV10-47DL-0-N Включение в 4 пути 3 положение гидравлической стандартной VC10 полости может вместо г

Пустота отверстия :

Стандартная полость VC10-4

Устойчивость к давлению :

350 бар (5075 psi)

Номинальный поток :

220,70 л/мин

принцип работы :

4-управленный 3-управленный клапан

соленоидная катушка :

DL, DT04-2P, DG DIN43650

Напряжение клапана :

12 или 24 напряжения

Тип соединителя :

ER или DG или DL, по запросу

блок клапана :

Материал: QT500-7 или 6061-T6 сырье

Температура :

-40°C до 120°C, стандартная нитриловая резиновая уплотнитель

Начальный ток катушки при 20°C :

Стандартная катушка: 1,67 А при 12 ВДК, катушка типа Е: 1,7 при 12 ВДК

Момент установки :

максимум 27Nm, установка шестиугольника: S24

Описание

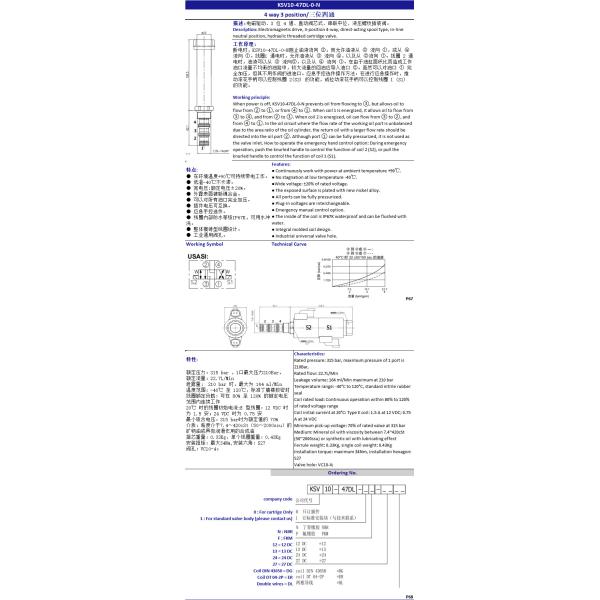

Изображения продукции:

KSV10-47DL-0-N Включение в 4 пути 3 положение гидравлической стандартной VC10 полости может вместо гидрафорс клапана

Принцип работы:
При отключении питания KSV10-47DL-0-N предотвращает поток нефти до 3, но позволяет нефти течь от 2 до 1 или от 4 до 1.Когда катушка 2 заряжена, масло может течь от 3 до 2 и от 4 до 1. В масляной цепи, где скорость потока рабочего масляного порта является несбалансированным из-за соотношения площади масляного баллона,Возвратное масло с большей скоростью потока должно быть направлено в нефтепорт 2. Хотя порт 1 может быть полностью под давлением, он не используется в качестве входа клапана.Нажмите на скрученную ручку для управления функцией катушки 2 (S2), или потяните за закрученную ручку, чтобы управлять функцией катушки 1 (S1).

Особенности:
● Постоянная работа с питанием при температуре окружающей среды +90°C.
● Никакой стагнации при низкой температуре -40°С.
● Широкое напряжение: ± 20% от номинального напряжения.
● Обнаженная поверхность покрывается новым никелевым сплавом.
● Все порты могут быть полностью под давлением.
● Включаемые напряжения могут быть заменены.
● Возможность экстренного ручного управления.
● Внутренняя часть катушки является водонепроницаемой по стандарту IP67K и ее можно смыть водой.
● Конструкция интегральной формованной катушки.
● Промышленные универсальные клапаны.

Характеристики:
Номинальное давление: 315 бар, максимальное давление в 1 порте 210 бар,
Номинальный поток: 22,7 л/мин
Объем утечки: 164 мл/мин максимум при 210 барах
Температурный диапазон: от -40°C до 120°C, стандартная нитрильная резиновая уплотнитель
Номинальная нагрузка катушки: непрерывная работа в диапазоне от 80% до 120% номинального напряжения
Начальный ток катушки при 20°C: катушка типа E: 1,5 A при 12 VDC; 0,75 A при 24 VDC
Минимальное приёмное напряжение: 70% от номинального значения при 315 барах
Среднее: минеральное масло с вязкостью от 7,4 до 420 cSt (50 до 2000 ssu) или синтетическое масло с смазочным эффектом
Масса решетка: 0,33 кг, вес одной катушки: 0,43 кг
Момент установки: максимум 34 Нм, шестиугольник установки: S27
Дверь клапана: VC10-4;
