PIC18F67J50-I/PT Высокопроизводительные 1-Мбитные флэш-микроконтроллеры USB 48 MHz 50 В/В 2-3,6 В

Универсальные серийные шины:

• USB V2.0 совместимая с SIE
• Низкая скорость (1,5 Мбит/с) и полная скорость (12 Мбит/с)
• Поддерживает управление, прерывание, изохронные и массовые передачи
• Поддерживает до 32 конечных точек (16 двунаправленных)
• 3.9-килобайтная оперативная память двойного доступа для USB
• USB-передатчик на чипе

Гибкая структура осциллятора:

• Высокоточный ПЛЛ для USB
• Два режима внешних часов, до 48 МГц
• Внутренний осциллятор 31 кГц, настраиваемый внутренний осциллятор, от 31 кГц до 8 МГц
• Вторичный осциллятор с использованием таймера1 @ 32 кГц
• Монитор часов безопасности от сбоев:
  • Разрешает безопасное отключение при остановке любого часа

Периферийные новости:

• Высокопоточный раковина/источник 25 mA/25 mA (PORTB и PORTC)
• Четыре программируемые внешние прерывания
• Четыре прерывания изменения ввода
• Два модуля для захвата/сравнения/PWM (CCP)
• Три усовершенствованных модуля захвата/сравнения/PWM (ECCP):
  • Один, два или четыре выхода PWM
  • Выбираемая полярность
  • Программируемое время бездействия
  • Автоматическое отключение и автоматическое перезапуск
• Два модуля с серийным синхронным портом (MSSP) с поддержкой 3-проводной SPI (все 4 режима) и I²Режимы CTM Master и Slave
• 8-битный параллельный мастер-порт/улучшенный параллельный рабский порт с 16 адресными строками
• Двойные аналоговые сравнители с мультиплексированием ввода

Периферийные основные моменты (продолжение):

• Модуль 10-битного аналогово-цифрового преобразователя (A/D) до 12 каналов:
  • Способность автоматического приобретения
  • Преобразование доступно во время сна
• Два улучшенных модуля USART:
  • Поддерживает RS-485, RS-232 и LIN 1.2
  • Автоматическое пробуждение на начале
  • Автоматическое обнаружение Baud

Внешняя шина памяти (только устройства с 80 пинными устройствами):

• Адресная емкость до 2 Мбайт
• 8-битный или 16-битный интерфейс
• 12-битный, 16-битный и 20-битный режимы адресации

Специальные характеристики микроконтроллера:

• 5.5V Tolerant Inputs (лишь цифровые пинны)
• Низкомощная высокоскоростная технология CMOS Flash
• C компилятор оптимизированная архитектура для повторного ввода кода
• Особенности управления энергией:
  • Работа: процессор включен, периферийные устройства включены
  • Остановка: процессор выключен, периферийные устройства включены
  • Спящий режим: CPU отключен, периферийные устройства отключены
• Уровни приоритетности прерываний
• Самопрограммируемый под управлением программного обеспечения
• 8 x 8 одноцикличный аппаратный множитель
• Расширенный таймер сторожевой собаки (WDT):
  • Период программирования от 4 мс до 131 с
• Серийное программирование в одной цепи питанияTM (ICSPTM) через два булава
• Дебют в схеме (ICD) с 3 точками прерывания через два булава
• Диапазон рабочего напряжения от 2,0 до 3,6 В
• Регулятор 2,5 В на чипе
• Флэш-память программы 10000 циклов стирания/записи и 20-летнее хранение данных

• Файл даты:

• Атрибут продукта	Значение атрибута
  Размер памяти программы:	128 кБ
  Размер оперативной памяти данных:	3.84 кБ

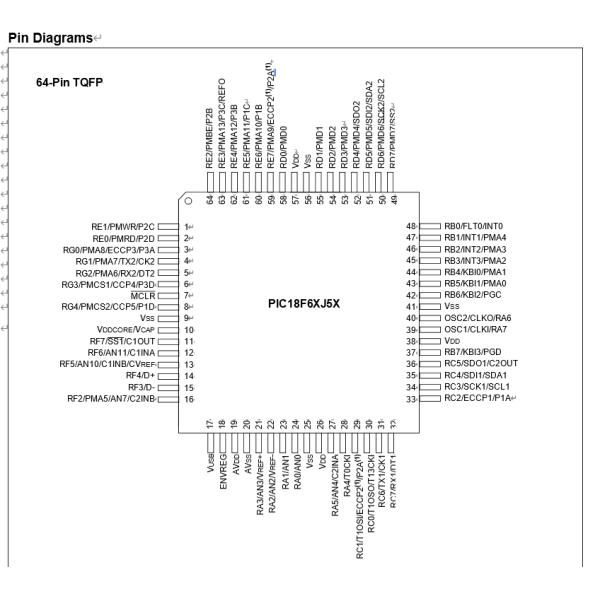

  Пакет / чемодан:	TQFP-64
  Максимальная частота часов:	48 МГц
  Разрешение ADC:	10 бит
  Количество В/В:	50 I/O
  Напряжение питания - Min:	2 В
  Напряжение питания - максимум:	3.6 В
  Ширина шины трассы данных:	8 бит
  Минимальная рабочая температура:	- 40 градусов.
  Максимальная рабочая температура:	+ 85 C
  Высота:	1 мм
  Тип интерфейса:	EUSART, I2C, MSSP, SPI
  Длина:	10 мм
  Чувствительны к влаге:	- Да, конечно.
  Количество каналов ADC:	8 канал
  Количество таймеров/счетчиков:	5 Таймера
  Серия процессоров:	PIC18
  Продукт:	КПУ
