Микроконтроллеры ARM STM32F205VGT6 MCU 32BIT ARM Cortex M3 Соединение 120 МГц 82 I/O LQFP-100

Особенности

• Ядро: 32-разрядный процессор Arm® Cortex®-M3 (макс. 120 МГц) с адаптивным ускорителем реального времени (ART AcceleratorTM), позволяющим выполнять выполнение в режиме ожидания от Flash-памяти, MPU, 150 DMIPS/1.25 DMIPS/MHz (Dhrystone 2).1)

• Память До 1 Мбайт Флэш-памяти 512 байтов OTP-памяти До 128 + 4 Кбайт SRAM Гибкий контроллер статической памяти, поддерживающий Compact Flash, SRAM, PSRAM,Памятники NOR и NAND ✓ параллельный интерфейс LCD, режимы 8080/6800

• Управление часами, сбросом и питанием от 1,8 до 3,6 В приложения питания + В/О POR, PDR,PVD и BOR 4 - 26 МГц кристаллический осциллятор 16 МГц внутренний заводской RC 32 кГц осциллятор для RTC с калибровкой 32 кГц внутренний RC с калибровкой

• Режимы малого энергопотребления  Режимы спящего режима, режимы остановки и режимы ожидания  ВБАТ-снабжение для RTC, 20 × 32-битные резервные регистры и дополнительная резервная SRAM 4 Кбайт  3 × 12-битная, 0.ADC 5 μs с 24 каналами и до 6 MSPS в режиме тройного перемещения

• 2 × 12-битные конвертеры D/A

• DMA общего назначения: 16-потокный контроллер с централизованными FIFO и поддержкой взрывов

• До 17 таймеров До двенадцати 16-битных и двух 32-битных таймеров, до 120 МГц, каждый с до четырех входов IC/OC/PWM или импульсных счетчиков и квадратного (поэтапного) кодера

• Режим отладки: Serial wire debug (SWD), JTAG и Cortex®-M3 Embedded Trace MacrocellTM

• До 140 портов ввода/вывода с возможностью прерывания: до 136 быстрых вводов/выводов до 60 МГц

• До 15 коммуникационных интерфейсов До трех интерфейсов I2C (SMBus/PMBus) До четырех USART и двух UART (7,5 Мбит/с, интерфейс ISO 7816, LIN, IrDA,Модемное управление) , два с муксированным I2S для достижения точности класса аудио через аудио PLL или внешний PLL 2 × CAN интерфейсы (2.0B Active) SDIO интерфейс

• Расширенное соединение ¢ USB 2.0 полноскоростное устройство/хост/контроллер OTG с настроенным на чипе PHY ¢ USB 2.0 высокоскоростное/полноскоростное устройство/хост/контроллер OTG с выделенной DMA,на чипе полноскоростной PHY и ULPI 10/100 Ethernet MAC с выделенной DMA: поддерживает аппаратное обеспечение IEEE 1588v2, MII/RMII

• интерфейс параллельной камеры от 8 до 14 бит (48 Мбайт/с максимум)

• Единица расчета CRC

• 96-битный уникальный идентификатор

Полная совместимость в семье

STM32F205xx и STM32F207xx составляют семейство STM32F20x, чьи члены полностью совместимы между собой, программным обеспечением и функциями,позволяет пользователю пробовать различные плотности памяти и периферийные устройства для большей степени свободы во время цикла разработки.

Устройства STM32F205xx и STM32F207xx поддерживают тесную совместимость со всем семейством STM32F10xxx.не являются заменяющими устройствами для устройств STM32F10xxx: у двух семейств нет одинаковой схемы питания, и поэтому их питательные булавки различны.Переход от семейства STM32F10xxx к семейству STM32F20x остается простым, поскольку влияет только на несколько штифтов.

На рисунке 1, рисунке 2 и рисунке 3 представлены совместимые конструкции плат между семейством STM32F20x и STM32F10xxx.

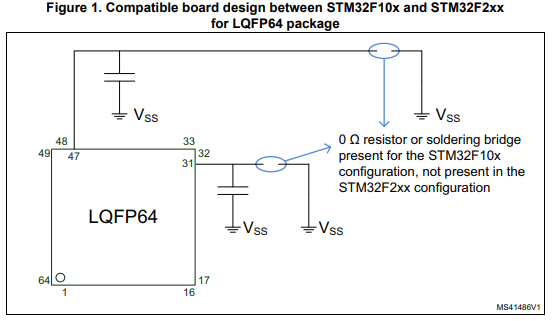

Рисунок 1. Совместимая конструкция платы между STM32F10x и STM32F2xx
