AM3352BZCZD80 MPU ARM Cortex-A8 32 Мбит 800 МГц 1.26В PBGA-324

Особенности

• До 1 ГГц SitaraTM ARM® Cortex® -A8 32-битный RISC процессор

Сопроцессор NEONTM SIMD

32 КБ инструкции L1 и 32 КБ кэша данных с обнаружением одной ошибки (парность)

256 КБ кэша L2 с кодом исправления ошибок

176KB на чипе

64 КБ выделенной оперативной памяти

Эмуляция и отладка - JTAG

Контроллер прерывания (до 128 запросов прерывания)

• Память на чипе (общая оперативная память L3)

64 КБ оперативной памяти на контроллере памяти на чипе (OCMC) общего назначения

Доступно для всех мастеров

Поддерживает сохранение для быстрого пробуждения

• Интерфейсы внешней памяти (EMIF)

¢ mDDR(LPDDR), DDR2, DDR3, DDR3L Контроллер:

mDDR: 200-МГц часы (400-МГц скорость передачи данных)

DDR2: 266-МГц Часы (532-МГц скорость передачи данных)

DDR3: Часы 400 МГц (скорость передачи данных 800 МГц)

DDR3L: Часы 400 МГц (скорость передачи данных 800 МГц)

16 битовый шина данных 1 ГБ общего адресационного пространства

Поддерживает конфигурацию одного x16 или двух x8 устройств памяти

Управляющий памятью (GPMC)

Гибкий 8-битный и 16-битный асинхронный интерфейс памяти с до семи выбранных чипов (NAND, NOR, Muxed-NOR, SRAM)

Использует код BCH для поддержки 4-, 8- или 16-битного ECC

Использует код Хамминга для поддержки 1-битного ECC

Модуль локализации ошибок (ELM)

Используется совместно с GPMC для поиска адресов ошибок данных из полиномов синдрома, генерируемых с помощью алгоритма BCH

Поддерживает 4-, 8- и 16-битные 512-байтовые блоки ошибок на основе алгоритмов BCH

• Программируемая подсистема единиц в реальном времени и подсистема промышленной связи (PRU-ICSS)

Поддерживает такие протоколы, как EtherCAT®, PROFIBUS, PROFINET, EtherNet/IPTM и многое другое.

2 Программируемые единицы реального времени

Процессор RISC с 32-битным загрузкой/хранением, способный работать на частоте 200 МГц

8 КБ оперативной памяти с распознаванием одной ошибки (парность)

8 КБ оперативной памяти с обнаружением одной ошибки (парность)

Одноцикличный 32-битный мультипликатор с 64-битным аккумулятором

Усовершенствованный модуль GPIO обеспечивает поддержку входа/выхода и параллельное замыкание внешнего сигнала

12 КБ совместной оперативной памяти с обнаружением одной ошибки (парность)

3 120-байтовых реестровых банка, доступ к которым предоставляется каждому ПРУ

Управляющий прерыванием (INTC) для обработки системных входных событий

¢ Местная межсетевая шина для подключения внутренних и внешних мастеров к ресурсам внутри PRU-ICSS

Периферийные устройства внутри PRU-ICSS: один порт UART со штифтами управления потоком, поддерживающий до 12 Мбит/с

¢ Один модуль усовершенствованного захвата (eCAP)

2 порта MII Ethernet, поддерживающих промышленную Ethernet, например EtherCAT

Один порт MDIO • Модуль управления питанием, перезагрузкой и часом (PRCM)

Управляет входом и выходом режимов ожидания и глубокого сна

Ответственность за секвенирование сна, секвенирование отключения питания, секвенирование пробуждения и секвенирование включения питания.

Часы

Интегрированный высокочастотный осциллятор с частотой от 15 до 35 МГц, используемый для создания ссылочных часов для различных системных и периферийных часов

Поддерживает индивидуальные часы для включения и отключения управления подсистемами и периферийными устройствами для сокращения энергопотребления.USB и периферийные устройства [MMC и SD], UART, SPI, I 2C], L3, L4, Ethernet, GFX [SGX530], LCD Pixel Clock)

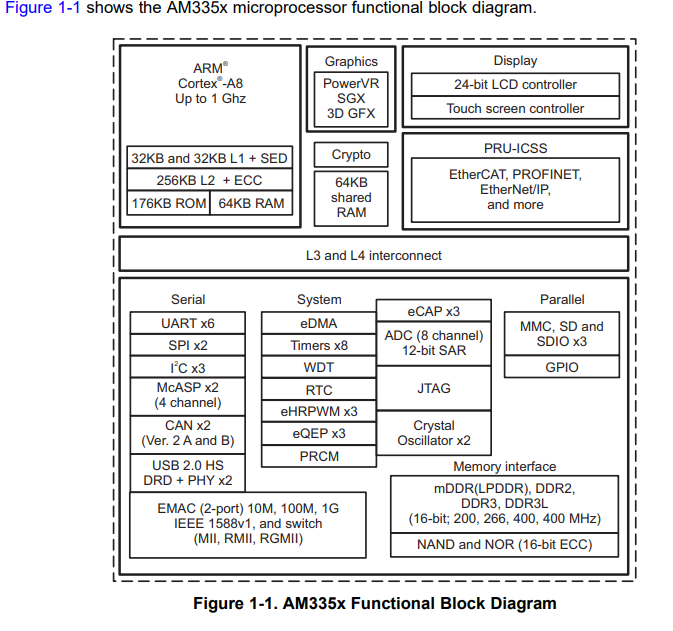

Диаграмма функциональных блоков
