3V 150MA SMD 5730 привело обломоки 6000-6500k 65-70lm для света холодильника
3V 150MA SMD 5730 привело обломоки 6000-6500k 65-70lm для света холодильника
3V 150MA SMD 5730 привело обломоки 6000-6500k 65-70lm для света холодильника
3V 150MA SMD 5730 привело обломоки 6000-6500k 65-70lm для света холодильника
3V 150MA SMD 5730 привело обломоки 6000-6500k 65-70lm для света холодильника
3V 150MA SMD 5730 привело обломоки 6000-6500k 65-70lm для света холодильника
3V 150MA SMD 5730 привело обломоки 6000-6500k 65-70lm для света холодильника
3V 150MA SMD 5730 привело обломоки 6000-6500k 65-70lm для света холодильника
Спецификации
Номер модели :
5730
Место происхождения :
СУЧЖОУ
Количество минимального заказа :
4000PCS
Условия оплаты :
Западное соединение, MoneyGram, T/T
Способность поставки :
800KK В МЕСЯЦ
Срок поставки :
7-10 дней
Упаковывая детали :
4000PCS /ROLL
Имя :
СИД 5730 SMD
CCT :
6500k 3000k 4000k
Светящий поток (lm) :
65-70lm
Применение :
Свет холодильника
Сила :
150mA
напряжение тока nput (v) :
3V
Гарантия (год) :
2 лет
Рабочее временя (часы) :
20000
Рабочая температура (℃) :
-40-85
Угол наблюдения (°): :
120
Описание

Введение применения:



Шарик использует СИД как источник света, и никакой компонент инфракрасн (ультракрасный) в спектре когда СИД испускает светлое, и общая структура принимает профессионально конструированную структуру тепловыделения. Температура во время нормального функционирования ℃ только 40-60. Даже если она широко использована, она далеко ниже чем это произведенное обычными шариками и энергосберегающими лампами. Если она летом, то она значительно уменьшит рабочую нагрузку и время оборудования рефрижерации, совмещенные с разницей в силе (1: 10), в результате, относительное уменьшение расхода энергии сохраняет расходы, и в конце концов отражает энергосберегающее шарика.



5730 обломок 6000-6500k 65-70lm СИД 3V 150MA SMD для света холодильника света холодильника



Быстрые детали:




Ввод напряжения (v): 3V
Гарантия (год): 2-летний
Тип: Smd привело обломок 2835
Освещать обслуживание решений: Освещение и дизайн сетей
Светящая эффективность (lm/w): 140lm/w
Продолжительность жизни (часы): 50000
Рабочее временя (часы): 20000
Материал обломока: INGAN
Испускать цвет: 10000-15000k
Сила: 0.5w
Угол наблюдения (°): 120 градусов
Индекс перевода цвета (Ра): 80
Пакуя сумка: 220*240nm
Место происхождения: Сучжоу, Цзянсу
Применение: ПРОКЛАДКА СИД
Тип пакета: Пакет держателя Suface
Пропускной ток: 150MA
Размер: 5.7*3*0.75mm
Упаковка: 4000 ПК/крен


Техническая характеристика изделия:

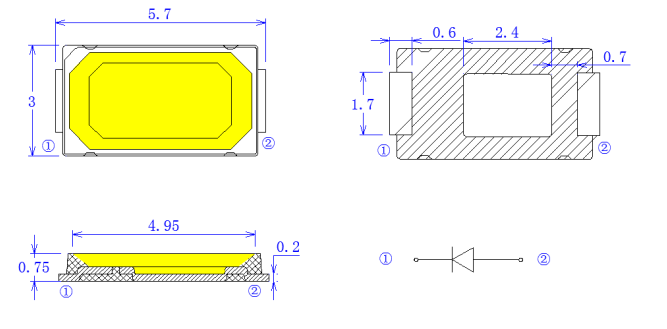

Структура пакета

3V 150MA SMD 5730 привело обломоки 6000-6500k 65-70lm для света холодильника

Абсолютный максимум оценок



Деталь Спецификация Материал Количество
Обломок InGaN InGaN 1 в 1
Рефлектор Белый PPA
Рамка C2680 Серебр-покрытая медь
Провод золота 0.8mil Сплав
Светомасса белый Yellom
Encapsulant MilkyWhite Смола
Лента несущей Согласно спецификациям EIA 481-1A Проводная черная лента 4000pcs во вьюрок
Вьюрок Согласно спецификациям EIA 481-1A Проводная чернота 4000pcs во вьюрок
Ярлык Стандарт Repsn Бумага
Пакуя сумка 220x240mm Алюминиевая прокатанная не-молния сумки Одна сумка вьюрка одной
Коробка Стандарт Repsn Бумага Не-определенный

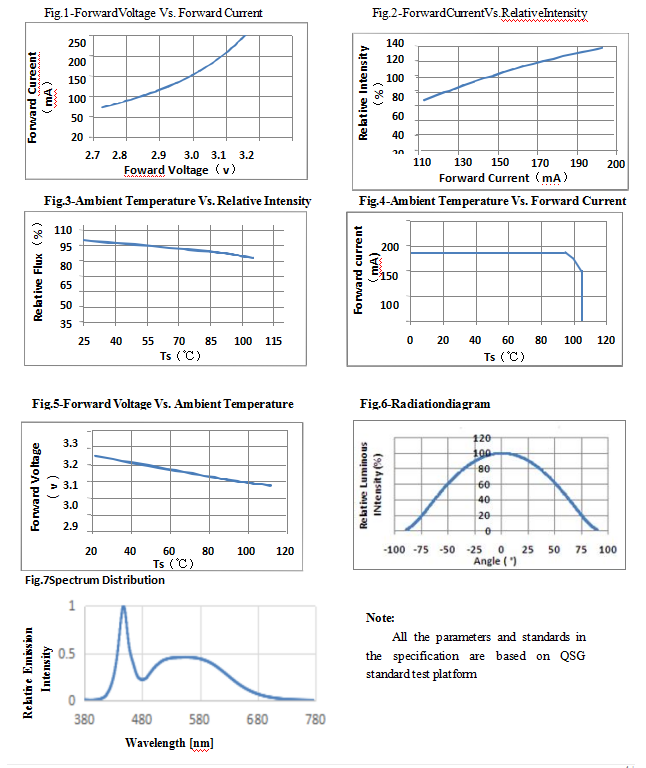

Типичные электрооптические кривые характеристик:



3V 150MA SMD 5730 привело обломоки 6000-6500k 65-70lm для света холодильника

Список теста надежности СИД



Деталь теста Условия испытаний Стандарт Qty (ПК) Ac/Re
Определение срока службы 25℃, 1000Hrs@150mA / 20 0/1
Высокая температура 85℃, 1000Hrs@150mA / 20 0/1
Низкая температура -40℃, 1000Hrs@150mA / 20 0/1
Жара высокой влажности

85℃, 85%RH,

1000Hrs@150mA

 / 20 0/1
Хранение низкой температуры -40℃, 1000Hours

JEITA ED-4701

200 202

 20 0/1
Высокотемпературное хранение 100℃, 1000Hours

JEITA ED-4701

200 201

 20 0/1
Цикл температуры (- 40' C 30mins --25' c (5mins)--100 ' c (30mins), тариф Temp изменяя: 3+/-0.6' C/min)

JEITA ED-4701

100 105

 20 0/1
Термальный удар -40 ' c (15mins) --100 ' c (15mins), изменяя время <5mins> MIL-STD-202G 20 0/1

Определение срока службы ИМПа ульс



 Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA / 20 0/1
Тест ESD (HBM) тест и 3times 2000V, 200V/Step, передних & обратных

AEC

(Q101-001)

 20 0/1
Паяя сопротивление

260±5℃, 10S, 3times

Пре-обработка 30℃, 70%RH

JEITA ED-4701

300 302

 20 0/1
Спад Reflow IV

260±5℃, 10S, 1time

Пре-обработка 30℃, 70%RH, 168Hours

 / 20 0/1
Критеря по суждения
Пропускное напряжение VF Макс-рост VF < 1="">
Обратное настоящее инфракрасн Макс-рост инфракрасн < IRmax="">
Светящая интенсивность IV IV спад < 40="">

※ Паяет критерю по теста способности: охват нет чем 95%

Примечание: Измеренияе будет сделано после того как испытанные образцы будут возвращены в нормальные внешние условия (вообще после 2 часов)

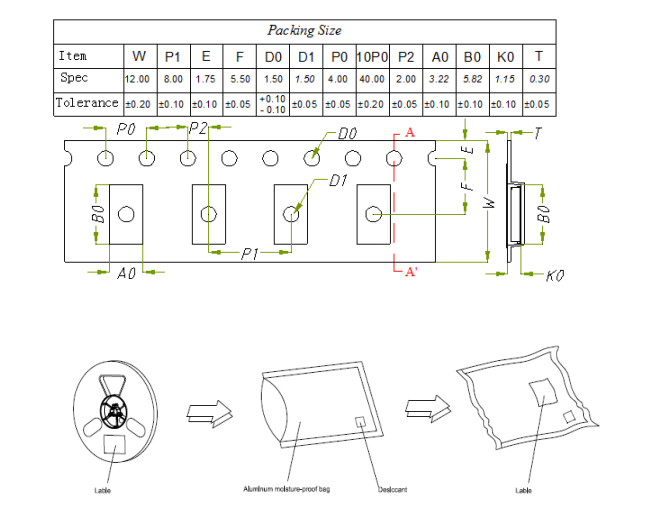

Упаковка:


3V 150MA SMD 5730 привело обломоки 6000-6500k 65-70lm для света холодильника

Предосторежения:

Помещенный материал СИД силикон. Поэтому СИД имеет мягкую поверхность на

Верхняя часть пакета. Давление к верхней поверхности будет влиянием к надежности СИД. Меры предосторожности должны быть приняты для избежания сильного давления на помещенной части. Так когда использовать сопло рудоразборки вверх, давление на смоле силикона должно быть свойственно.


Паяя утюг:
Когда рука паяя, температура утюга более менее чем 300℃ на 3 секунды
Припой руки должен быть сделан только одно приурочивает

Инструкции SMT паять Reflow SMT:
Паять Reflow не должен быть сделан больше чем два раза
Паяя, не положите стресс на СИД во время топления
Порекомендованный профиль паять reflow как следование

3V 150MA SMD 5730 привело обломоки 6000-6500k 65-70lm для света холодильника

Регуляция мер предосторожности:
Отрегулируйте составляющая вдоль бортовая поверхность путем использование пинцета или соотвествующих инструментов
Сразу не касайтесь или не отрегулируйтесь поверхности объектива силикона. Она может повредить внутренние сети
Не штабелируйте совместно собранное PCBs содержа СИД. Удар может поцарапать объектив силикона или повредить внутренние сети



3V 150MA SMD 5730 привело обломоки 6000-6500k 65-70lm для света холодильника3V 150MA SMD 5730 привело обломоки 6000-6500k 65-70lm для света холодильника3V 150MA SMD 5730 привело обломоки 6000-6500k 65-70lm для света холодильника3V 150MA SMD 5730 привело обломоки 6000-6500k 65-70lm для света холодильника



Характеристики продукта:



Примите хороший качественный обломок и рамку, противостатическую хорошую амортизацию стабильности ультра низко-

Высокая яркость, низко- перевод высокого цвета амортизации

Минимальные 70,80,90 95 вариантов CRI

Сильная заварка и хороший свет нежитей стабильности

Серия продукта и логотип компании на фронте

Аттестация CE ROHS LM80



Производственный процесс:



3V 150MA SMD 5730 привело обломоки 6000-6500k 65-70lm для света холодильника
