Спецификации
Номер модели :
ЭС-14Б
Место происхождения :
П.Р.Чина
Количество минимального заказа :
1set
Условия оплаты :
T/T
Способность поставки :
1000 НАБОРОВ в месяцы
Срок поставки :
3 рабочего дня
Упаковывая детали :
Коробка
Применение :
Филирующ, токарный станок, мелющ, сверлильная машина
Сила :
110V - 220В, 50Хз
Языки :
20 выборов
Разрешение дисплея :
0.1µм, 0.5µм, 1µм, 5µм
Большое Виегхт :
3 килограмма
Выходной сигнал :
ТТЛ
ИМЯ :
Цифровые отсчеты
Ключевое слово :
Отсчет масштаба цифров
Описание

Стеклянный масштаб точильщика GS10 GS30 токарного станка CNC филируя оптически линейный



Параметр продуктов цифрового отсчета





Модель ES-14B
Номер оси Ось 3
Дисплей оси 0.1μm, 0.5μm, 1μm, 5μm
Сигнал ввода A / Сигнал квадрирования b
Электропитание AC110 v до 220 v/50Hz - 60Hz
Вес (kg) 3
Частота входного сигнала 2 MB Hz
Клавиатура деятельности Кнопки легкого прикосновения
Рабочая температура 0℃ - 45℃
Температура хранения -40℃ - 55℃
Относительная влажность ≤ 95%
Входные сигналы 2 или 3 линейных кодировщика
Стандарт EMC

IEC61000-4-2/GB/T 17799-2

IEC61000-4-4/GB/T 17799-4

IEC61000-4-5/GB/T 17799-5






Оптически линейный масштаб | Линейный масштаб | Оптически стеклянная спецификация масштаба





  GS10 GS11 GS12 GS13 GS20 GS21 GS22 GS23 GS30 GS31 GS32 GS33
Измеряя стандарт Стеклянный масштаб - период скрежетать:  20μm (0.02mm)
Оптически обнаруживая система Transmissive ультракрасная система: длина волны 880mm
Система на несущей частоте скольжения Вертикальная система поддержки 5 подшипников система поддержки подшипников 45° 5 Вертикальная система поддержки 5 подшипников
Разрешение 5μm 1μm 5μm 1μm 5μm 1μm 5μm 1μm 5μm 1μm 5μm 1μm
Перемещение измерения 100-1200mm Каждые 50mm в спецификации длины. Не доступный Каждые 50mm в спецификации длины.
1300-3000mm Не доступный Каждое 100mm в спецификации длины. Каждые 50mm в спецификации длины. до 500mm
Точность 100-450mm ±8μm ±5μm ±8μm ±5μm -- ±8μm ±5μm ±8μm ±5μm
500-800mm ±10μm ±8μm ±10μm ±8μm -- --
1050-2000mm ±15μm ±12μm ±15μm ±12μm -- --
1300-3000mm -- ±25μm --
Повторимость 2μm (0.002mm)
Hystersis 3μm (0.003mm)
Защита IP 53
Электропитание ± 5% DC 5V
Выходной сигнал TTL TTL 422 422 TTL TTL 422 422 TTL TTL 422 422





Размеры установки



Серия GS10/GS11/GS12/GS13

5 масштаб точильщика GS10 GS30 токарного станка CNC микрона стеклянный филируя оптически линейный





Серия GS30/GS31/GS32/GS33

5 масштаб точильщика GS10 GS30 токарного станка CNC микрона стеклянный филируя оптически линейный







DSUB 9PIN

PIN TTL 422A
Сигнал Кабель Сигнал Кабель
1 -- -- A Желтый цвет
2 0V Апельсин 0V Белый
3 -- -- B- Красный
4 GND GND GND GND
5 -- -- R- Черный
6 Желтый цвет Зеленый цвет
7 5V Красный 5V Браун
8 B Зеленый цвет B Синь
9 R Браун R Серый цвет

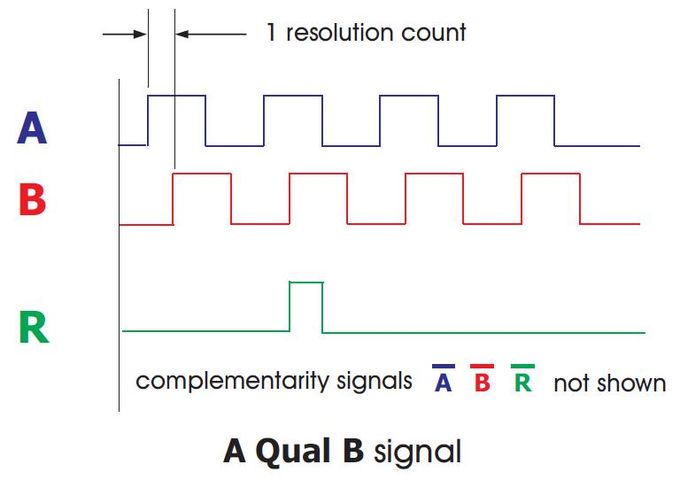

Выходной сигнал



Интерфейс Qual b (TTL или дифференциальный TTL, D-TTL) самый популярный и самый простой линейный интерфейс сигнала масштаба/кодировщика для машины CNC или измеряя аппаратур.



5 масштаб точильщика GS10 GS30 токарного станка CNC микрона стеклянный филируя оптически линейный



Преимущество: Низкая цена; Очень популярный & простой.



Дефицит:

  • Только один сигнал направления возможный.

  • Отсутствие обнаружения ошибки, очень плохой надежности.

    Дифференциальный сигнал только, отсутствие ссылки абсолюции.

    Очень трудный для быстрого хода & высокого разрешения.



Тарировка 100% лазера

5 масштаб точильщика GS10 GS30 токарного станка CNC микрона стеклянный филируя оптически линейный

Полностью масштаб Easson оптически линейный индивидуально проверен и откалибрированный нашим внутренним интерферометром лазера для обеспечения измеряя точности исполните 100% с спецификациями.
