GS600SU Машины для распределения ненадлежащего заполнения FCBGA, FCCSP, SIP Форма подвержения ненадлежащего заполнения ненадлежащего заполнения
GS600SU Машины для распределения ненадлежащего заполнения FCBGA, FCCSP, SIP Форма подвержения ненадлежащего заполнения ненадлежащего заполнения
GS600SU Машины для распределения ненадлежащего заполнения FCBGA, FCCSP, SIP Форма подвержения ненадлежащего заполнения ненадлежащего заполнения
GS600SU Машины для распределения ненадлежащего заполнения FCBGA, FCCSP, SIP Форма подвержения ненадлежащего заполнения ненадлежащего заполнения
Спецификации
Номер модели :
ГС600СУ
Место происхождения :
Китай
Минимальное количество заказов :
1
Условия оплаты :
L/C, T/T, D/A, D/P, MoneyGram, Western Union
Время доставки :
5-60 дней
Подробная информация об упаковке :
Деревянные
Описание

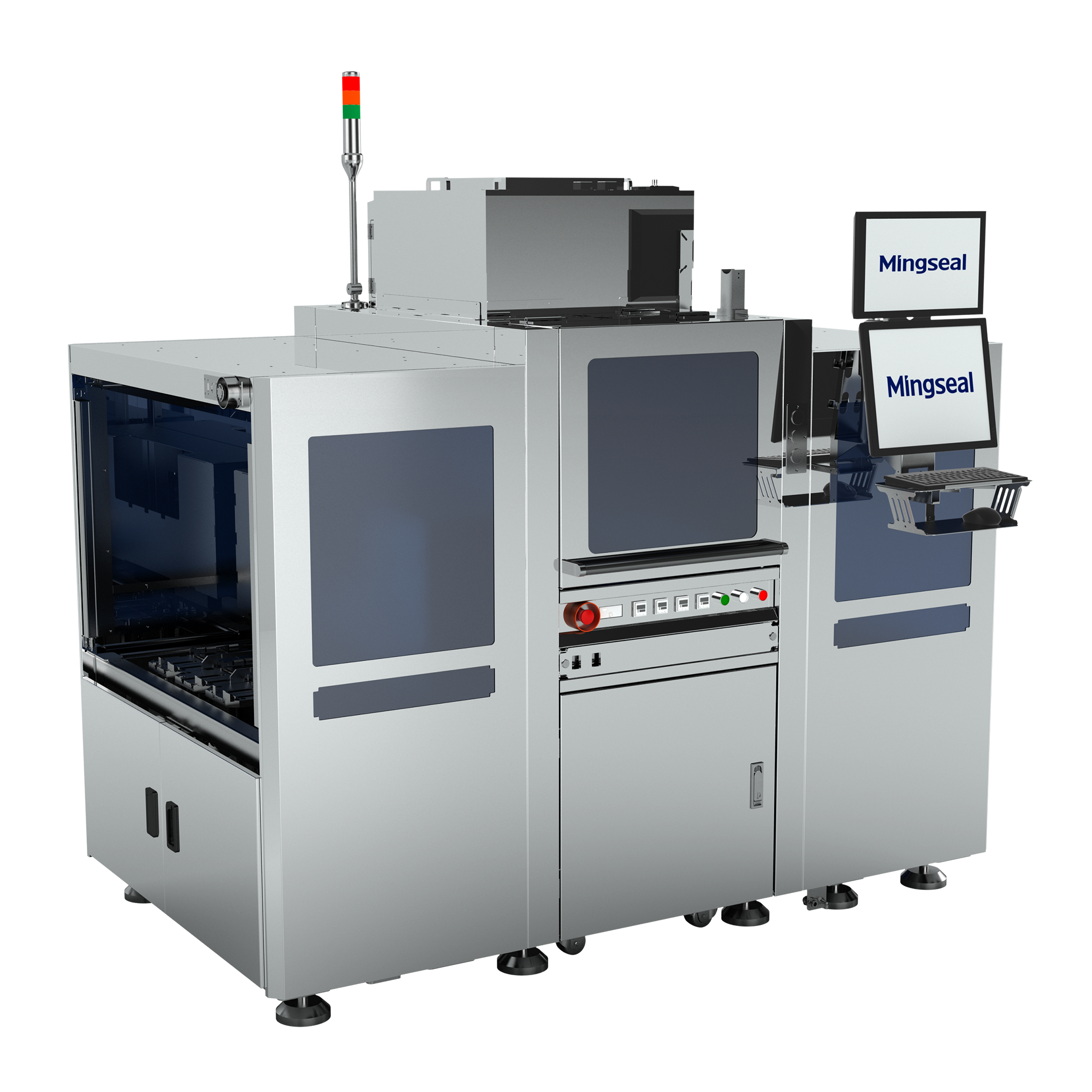

GS600SU Underfill Диспенсинг Машина

Для заливки компаундом под чип (Die Form Underfill)

GS600 SU - это высокоскоростная и высокоточная автоматическая онлайн-система дозирования, разработанная с учетом требований процесса Underfill для FCBGA/FCCSP.

Система строго контролирует температуру продукта и клея, а также интеллектуально сортирует последовательность операций с продуктом и время пополнения клея, уменьшая образование пустот и обеспечивая выход годных изделий. В то же время она совместима с международными протоколами связи для полупроводников и соответствует требованиям к управлению информацией.

▪Области применения
Применение CUF для упаковки FCBGA Применение CUF для упаковки FCCSP Применение CUF для упаковки SiP

▪ Технические характеристики

Области применения FCBGA, FCCSP, SIP
Применимый процесс Заливка компаундом под чип (Die Form Underfill)
Уровень чистоты Чистота рабочей зоны

Класс 100 (цех класса 1000)
Класс 10 (цех класса 100)




Передача

Механизм

 Система передачи X/Y: Линейный двигатель Z: Серводвигатель и модуль винта
Повторяемость (3sigma) X/Y: ±0,003 мм, Z: ±0,005 мм
Точность позиционирования (3sigma) X/Y: ±0,010 мм, Z: ±0,015 мм
Макс. скорость перемещения X/Y: 1000 мм/с
Z: 500 мм/с
Макс. ускорение X/Y: 1g, Z: 0,5g
Разрешение решетки 1 μ м
Диапазон перемещения по оси Z (Ш×Г) 3 5 0 мм×4 7 0 мм
Метод калибровки и компенсации высоты по оси Z Лазерный датчик (Лазерный датчик)
Точность лазерного датчика 2μ м





Система дозирования

 Точность контроля клея ± 3 % / 1 мг
Повторяемость положения одной точки CPK＞1.0 ±25 μ м
Мин. диаметр сопла 30 μ м
Мин. вес клея в одной точке 0 .001 мг/точка
Макс. вязкость жидкости 200000 сПз
Макс. частота струйной печати 1000 Гц
Температура нагрева канала/сопла Комнатная температура~200℃
Отклонение температуры нагрева канала/сопла ± 2 ℃
Применимые характеристики упаковки клея 5CC/10CC/30CC/50CC/70CC
Диапазон охлаждения шприца Охлаждение до 15°C ниже температуры окружающей среды.
Диапазон охлаждения пьезоэлемента Охлаждение до температуры источника сжатого воздуха.






Система треков

 Количество треков 2
Количество секций ремня Одна деталь
Макс. скорость передачи по треку 300 мм/с
Макс. вес передачи по треку 3 кг
Минимальный зазор по краю 3 мм
Диапазон регулировки ширины трека 60 мм~ 162 мм Регулируемый
Метод регулировки ширины трека Вручную
Высота трека 910 мм~960 мм Регулируемый
Макс. толщина применимой подложки/носителя 6 мм
Применимый диапазон длины подложки/носителя 60 мм-325 мм
Диапазон давления вакуумного всасывания -50~-80 кПа Регулируемый
Диапазон температуры нижнего нагрева Комнатная температура~180℃
Отклонение температуры нижнего нагрева ≤ ± 1 . 5 ℃



Оборудование

 Размер (Д×Ш×В) 2380 мм*1550 мм*2080 мм (включая загрузку, выгрузку и дисплей)
2380 мм*1200 мм*2080 мм (включая загрузку и выгрузку, без дисплея)
Вес 1600 кг
Электропитание 200~240 В переменного тока, 47~63 Гц (однофазный источник питания с адаптацией напряжения)
Электрический ток 30 А
Мощность 6,4 кВт
Вдох (0,5 МПа, 450 л/мин) ×2
  • Применение CUF для упаковки FCBGA
  • Применение CUF для упаковки FCCSP
  • Применение CUF для упаковки SiP

Специальные технологические модули

  • GS600SU Машины для распределения ненадлежащего заполнения FCBGA, FCCSP, SIP Форма подвержения ненадлежащего заполнения ненадлежащего заполнения

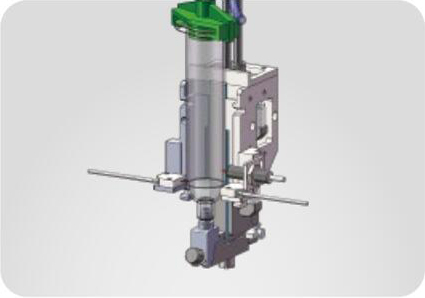

    Специальная пьезоэлектрическая струйная система CUF
    Клеевая изоляция + пьезокерамический контроль температуры с замкнутым контуром для предотвращения нестабильности системы, вызванной влиянием температуры

  • GS600SU Машины для распределения ненадлежащего заполнения FCBGA, FCCSP, SIP Форма подвержения ненадлежащего заполнения ненадлежащего заполнения

    Тревога трех низких уровней
    Емкостное обнаружение + магнитное обнаружение + взвешивание системы для предотвращения плохой работы, вызванной нехваткой клея

  • GS600SU Машины для распределения ненадлежащего заполнения FCBGA, FCCSP, SIP Форма подвержения ненадлежащего заполнения ненадлежащего заполнения

    Вакуумный адсорбционный нагревательный фиксатор
    Разница температур всей поверхности фиксатора составляет ≤ ±1,5°C, а температура контролируется и компенсируется в режиме реального времени, чтобы избежать плохой работы, вызванной изменением температуры продукта во время работы

  • GS600SU Машины для распределения ненадлежащего заполнения FCBGA, FCCSP, SIP Форма подвержения ненадлежащего заполнения ненадлежащего заполнения

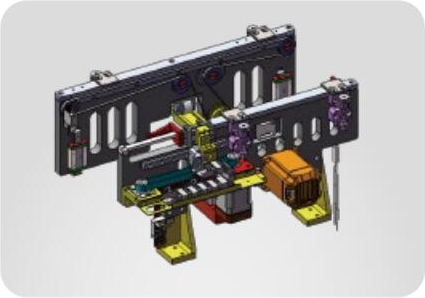

    Прижимной трек
    Фиксатор вакуумной адсорбции всегда остается неподвижным, а трек движется вверх и вниз, чтобы избежать плохой работы, вызванной потерей плоскостности во время возвратно-поступательного движения фиксатора вакуумной адсорбции.

  • GS600SU Машины для распределения ненадлежащего заполнения FCBGA, FCCSP, SIP Форма подвержения ненадлежащего заполнения ненадлежащего заполнения

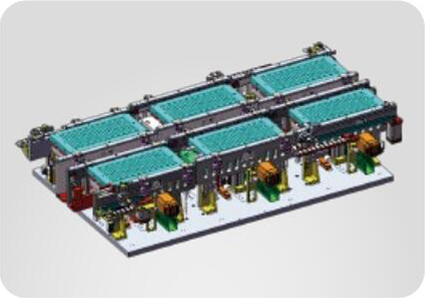

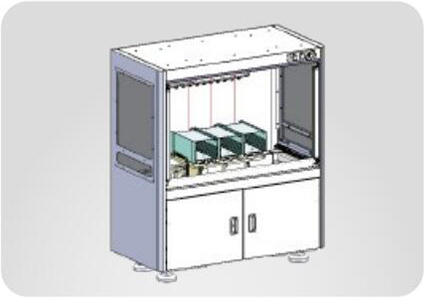

    Система загрузки и выгрузки платформенного типа
    Последовательность подачи сортируется автоматически, и операция завершается в пределах ограничения времени плазмы
    Дружественный дизайн интерфейса человек-машина

  • GS600SU Машины для распределения ненадлежащего заполнения FCBGA, FCCSP, SIP Форма подвержения ненадлежащего заполнения ненадлежащего заполнения

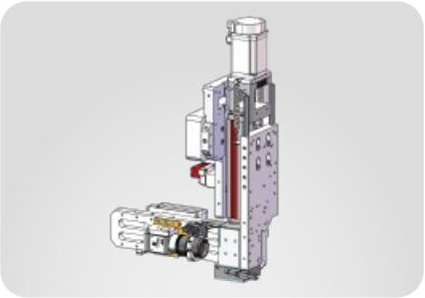

    Визуальная система
    Функции позиционирования и обнаружения
    Проверка перед операцией для предотвращения дефектных поступающих материалов
    Проверка после операции для предотвращения дефектов партии

GS600SU Машины для распределения ненадлежащего заполнения FCBGA, FCCSP, SIP Форма подвержения ненадлежащего заполнения ненадлежащего заполнения
