Настраивать платформу руководства оси x линейную, скольжение PP110-13-34 смещения

Характер продукции

Платформа ручного перевода точности PT110-13-34, главный материал алюминиевый сплав, высокая чувствительность, небольшой размер, используя перекрестный ведущий брус ролика, дифференциальный привод с ведущим шкивом в голове, эта серия продуктов с чем чувствительность 2um. Разнообразие размера мезы, толщина умеренная, может быть одно- габаритной или многомерной комбинацией.

Характеристики продукта

Этапы миниатюрного шарикоподшипника низкопрофильного линейные, перемещение 13mm.

Ведущий брус линейный шарикоподшипник точный стальной прут земли с легкой нагрузкой.

Основание и таблица подвергли механической обработке точностью, который делают параллелизм прямоты, отклонения, тангажа и движения из таблицы внутри некоторый ряд точности.

Регулировка смещения управляется головой микрометра.

Голова микрометра помещена в центре таблицы перевода, которая легка для того чтобы работать.

Используйте возвращение весны для того чтобы исключить зазор в осевом направлении.

Его можно использовать самостоятельно или сформировать многомерную совмещенную таблицу с другой серией таблиц смещения.

Параметры продукта:

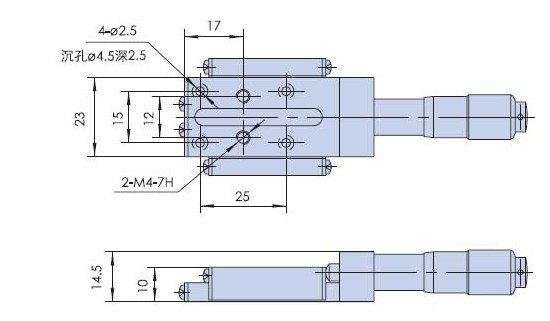

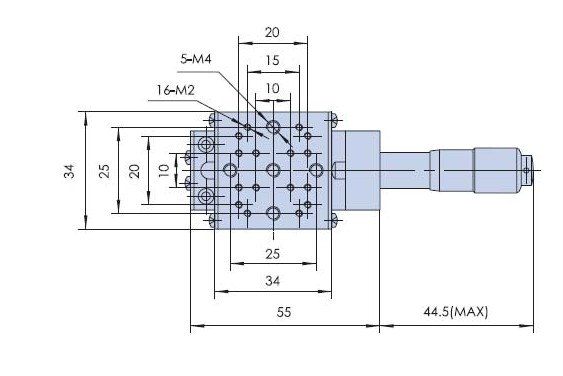

Карта размера продукта

Введение к нескольким основных технических индексов таблицы ручного перевода точности:

Разрешение: ссылает на минимальный инкремент положения что мобильная система может различить.

Точность: максимальная разница между действительным местом и идеальным положением для, который дали входного сигнала.

Повторенный располагающ точность: ссылает на способность системы перевода достигнуть существующую постоянную точку на много времен.

Емкость нагрузки: ссылает на возникающую силу позволенную подействовать в центре таблицы перевода и перпендикуляре к двигая направлению и worktable.
