PPTC SMD0805-110 6V 1.1A Поверхностный монтаж PolySwitch PTC Устройства SMD Перезагружаемый предохранитель
Описание
Серия 0805 обеспечивает миниатюрную защиту от перенапряжения
с удерживающим током от 0,05A до 1,50A. Эта серия подходит для ультра портативных
приложения, где пространство ограничено, а ток устройства низкий.
FПродукты
■ Соответствует требованиям RoHS и не содержит свинца ■ без галогена ■ компактный дизайн экономит пространство на доске |
■ Малый профиль ■ Быстрая реакция на дефектный ток ■ Совместима с высокотемпературными сварками |
Заявления
■ Мобильные телефоны и ПДА ■ Переносные MP3 и медиаплееры ■ Мобильное интернет-устройство (MID) ■ USB периферийные устройства |
■ Защита IC VCC ■ Сет-топ-бокс и HDMI ■ Защита порта игровой консоли |
ЕэлектрическийВХарактеристики
Модель |
Я...Подождите (А) |
Я...путешествие (А) |
Vмаксимум (Vdc) |
Я...максимум (А) |
ПД тип. (W) |
Максимальная Время путешествовать |
Сопротивление | ||
Текущий (А) |
Время (Сек.) |
Rминуты (Ω) |
R1 максимум (Ω) |
||||||
SMD0805-005 | 0.05 | 0.15 | 15.0 | 30 | 0.5 | 0.5 | 1.50 | 1.500 | 18.000 |
SMD0805-010 | 0.10 | 0.30 | 15.0 | 30 | 0.5 | 0.5 | 1.50 | 0.750 | 6.000 |
SMD0805-020 | 0.20 | 0.50 | 9.0 | 30 | 0.5 | 8.0 | 0.02 | 0.550 | 3.500 |
SMD0805-035 | 0.35 | 0.75 | 6.0 | 30 | 0.5 | 8.0 | 0.10 | 0.200 | 1.200 |
SMD0805-035/12 | 0.35 | 0.75 | 12.0 | 30 | 0.5 | 8.0 | 0.10 | 0.200 | 1.200 |
SMD0805-050 | 0.50 | 1.00 | 6.0 | 30 | 0.5 | 8.0 | 0.10 | 0.100 | 0.850 |
SMD0805-050/12 | 0.50 | 1.00 | 12.0 | 30 | 0.5 | 8.0 | 0.10 | 0.100 | 0.850 |
SMD0805-050/16 | 0.50 | 1.00 | 16.0 | 30 | 0.5 | 8.0 | 0.10 | 0.100 | 0.850 |
SMD0805-050/24 | 0.50 | 1.00 | 24.0 | 30 | 0.5 | 8.0 | 0.10 | 0.100 | 0.850 |
SMD0805-075 | 0.75 | 1.50 | 6.0 | 30 | 0.6 | 8.0 | 0.20 | 0.070 | 0.385 |
SMD0805-075/12 | 0.75 | 1.50 | 12.0 | 30 | 0.6 | 8.0 | 0.20 | 0.070 | 0.385 |
SMD0805-100 | 1.00 | 1.95 | 6.0 | 30 | 0.6 | 8.0 | 0.30 | 0.040 | 0.230 |
SMD0805-100/12 | 1.00 | 1.95 | 12.0 | 30 | 0.6 | 8.0 | 0.30 | 0.040 | 0.230 |
SMD0805-110 | 1.10 | 2.20 | 6.0 | 30 | 0.6 | 8.0 | 0.30 | 0.035 | 0.210 |
SMD0805-110/12 | 1.10 | 2.20 | 12.0 | 30 | 0.6 | 8.0 | 0.30 | 0.035 | 0.210 |
SMD0805-125 | 1.25 | 2.50 | 6.0 | 30 | 1.5 | 8.0 | 0.60 | 0.025 | 0.140 |
SMD0805-150 | 1.50 | 3.00 | 6.0 | 30 | 1.0 | 8.0 | 0.50 | 0.015 | 0.130 |
Примечание к электрическим характеристикам
■ Словарный запас
·IПодождите= Поддержание тока: максимальный ток устройства будет проходить без отключения при 23°C неподвижном воздухе.
·Iпутешествие= Ток отвода: минимальный ток, при котором устройство отводит при 23°C неподвижном воздухе.
·Vмаксимум= Максимальное напряжение устройства может выдержать без повреждения при номинальном токе (Iмаксимум)
·Iмаксимум= Максимальное количество тока отказа, которое устройство может выдержать без повреждения при номинальном напряжении (V)максимум)
·PД тип.= Типичная мощность, рассеиваемая из устройства при включенном состоянии при 23°C.
·Rминуты= Минимальное сопротивление устройства в начальном (несварном) состоянии.
·R1 максимум= Максимальное сопротивление устройства при температуре 23°C, измеренное через один час после запуска или повторной сварки при температуре 260°C в течение 20 секунд.
■ Указанное значение определяется с помощью PWB с 0,020 ‰ * 1,5 унции следов меди.
■ Осторожность: эксплуатация сверх указанного разрешения может привести к повреждению и возможному дугу и пламени.
■ Спецификации могут быть изменены без предварительного уведомления.
Руководство по выбору полимерного ПТК
■ Определить следующие параметры работы цепей:
·Нормальный рабочий ток (IПодождите) | ·Максимальный ток прерывания (Iмаксимум) |
·Максимальное напряжение цепи (V)максимум) | ·Нормальная рабочая температура окружающего устройства (min°C/max°C) |
■ выбирать устройство из фактора и размера, подходящих для применения
■ Сравните максимальный балл для VмаксимумИ ямаксимумустройства PPTC с схемой в применении и убедиться,
Требование к схеме не превышает допустимый показатель устройства.
■ Проверьте, что время прохождения устройства PPTC (время до прохождения) защищает схему.
■ Проверить, что рабочая температура цепи находится в пределах нормального диапазона рабочей температуры PPTC.
■ Проверка эффективности и пригодности выбранного PPTC-устройства для применения.
УВЕДЕНИЕ
■ Механическое напряжение
·Устройства PPTC будут испытывать тепловое расширение во время сбоя.
где пространство между устройствами PPTC и окружающими материалами (например, покрывающие материалы, упаковочные материалы, инкапсулирующие материалы)
В результате, при наличии недостаточного количества материалов (в т.ч.) это будет оказывать ингибирующее воздействие на тепловое расширение.
другие виды механических нагрузок также будут отрицательно влиять на производительность PPTC устройств, и не должны использоваться или применяться.
■ Химические загрязнители
·Масла на основе кремния, масла, растворители, гели, электролиты, топливо, кислоты и т.д. будут отрицательно влиять на свойства PPTC-устройств,
и не должны использоваться или наноситься.
■ Электронный и тепловой эффект
·Устройства PPTC являются вторичными средствами защиты и используются исключительно при спорадических, случайных перенапряжениях или перенапряжениях температуры.
состояние ошибки и НЕ используется, если или при постоянных или повторяющихся условиях ошибки (такие условия ошибки могут быть вызваны:
может возникнуть, среди прочего, неправильное подключение к коннектору) или чрезмерно большие поездки.
·Устройства PPTC отличаются от предохранителей и при поломке переходят в состояние высокого сопротивления и не открываются.
Круг, в этом случае напряжение в таких PPTC устройствах может достичь опасного уровня.
·Эксплуатация сверх максимального разрешения или другие формы неправильного использования могут вызвать отказ, дугу, пламя и/или другое повреждение
устройства PPTC.
·Загрязнение проводящим материалом, например металлическими частицами, может вызвать дефицит, пламя или дугу.
·В связи с индуктивностью, рабочие схемы могут генерировать напряжение (Ldi/dt) сверх номинального напряжения PPTC-устройств,
которые не должны использоваться при таких обстоятельствах.
■ Общие
·Заказчики должны самостоятельно оценивать и испытывать свойства изделий PPTC для проверки и обеспечения того, что их индивидуальные
Заявки будут удовлетворены.
·Показатели работы PPTC будут отрицательно сказаться, если они будут использоваться ненадлежащим образом в электронных, тепловых и/или
механические процедуры и/или условия, не соответствующие рекомендациям производителя.
·Заказчики несут ответственность за определение необходимости наличия резервной, отказоустойчивой и/или тупикоустойчивой защиты
Чтобы избежать или свести к минимуму ущерб, который может возникнуть в результате чрезвычайной, нерегулярной функции или отказа PPTC-устройств.
·Все и вся ответственность и ответственность исключаются, если не соблюдается какой-либо пункт данного предупреждения.
УВЕДЕНИЕ
■ Механическое напряжение
·Устройства PPTC будут испытывать тепловое расширение во время сбоя.
где пространство между устройствами PPTC и окружающими материалами (например, покрывающие материалы, упаковочные материалы, инкапсулирующие материалы)
В результате, при наличии недостаточного количества материалов (в т.ч.) это будет оказывать ингибирующее воздействие на тепловое расширение.
другие виды механических нагрузок также будут отрицательно влиять на производительность PPTC устройств, и не должны использоваться или применяться.
■ Химические загрязнители
·Масла на основе кремния, масла, растворители, гели, электролиты, топливо, кислоты и т.д. будут отрицательно влиять на свойства PPTC-устройств,
и не должны использоваться или наноситься.
■ Электронный и тепловой эффект
·Устройства PPTC являются вторичными средствами защиты и используются исключительно при спорадических, случайных перенапряжениях или перенапряжениях температуры.
состояние ошибки и НЕ используется, если или при постоянных или повторяющихся условиях ошибки (такие условия ошибки могут быть вызваны:
может возникнуть, среди прочего, неправильное подключение к коннектору) или чрезмерно большие поездки.
·Устройства PPTC отличаются от предохранителей и при поломке переходят в состояние высокого сопротивления и не открываются.
Круг, в этом случае напряжение в таких PPTC устройствах может достичь опасного уровня.
·Эксплуатация сверх максимального разрешения или другие формы неправильного использования могут вызвать отказ, дугу, пламя и/или другое повреждение
устройства PPTC.
·Загрязнение проводящим материалом, например металлическими частицами, может вызвать дефицит, пламя или дугу.
·В связи с индуктивностью, рабочие схемы могут генерировать напряжение (Ldi/dt) сверх номинального напряжения PPTC-устройств,
которые не должны использоваться при таких обстоятельствах.
■ Общие
·Заказчики должны самостоятельно оценивать и испытывать свойства изделий PPTC для проверки и обеспечения того, что их индивидуальные
Заявки будут удовлетворены.
·Показатели работы PPTC будут отрицательно сказаться, если они будут использоваться ненадлежащим образом в электронных, тепловых и/или
механические процедуры и/или условия, не соответствующие рекомендациям производителя.
·Заказчики несут ответственность за определение необходимости наличия резервной, отказоустойчивой и/или тупикоустойчивой защиты
Чтобы избежать или свести к минимуму ущерб, который может возникнуть в результате чрезвычайной, нерегулярной функции или отказа PPTC-устройств.
·Все и вся ответственность и ответственность исключаются, если не соблюдается какой-либо пункт данного предупреждения.

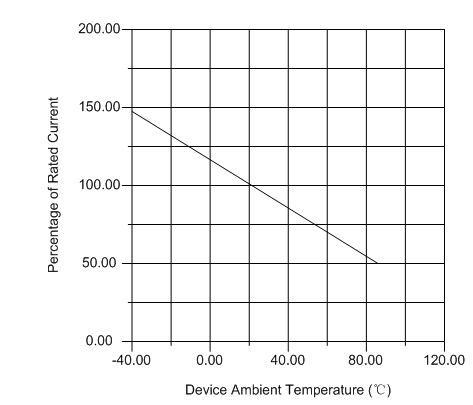

Кривая терморазрядки
Диаграмма теплового дерабирования
Рекомендуемый постоянный ток (A) при температуре окружающей среды (°C)
Модель | Температура окружающей среды | ||||||||
-40°С | -20°C | 0°C | 23°C | 40°C | 50°C | 60°C | 70°C | 85°С | |
SMD0805-005 | 0.070 | 0.060 | 0.055 | 0.050 | 0.040 | 0.035 | 0.030 | 0.025 | 0.015 |
SMD0805-010 | 0.14 | 0.12 | 0.11 | 0.10 | 0.08 | 0.07 | 0.06 | 0.05 | 0.03 |
SMD0805-020 | 0.28 | 0.25 | 0.23 | 0.20 | 0.17 | 0.14 | 0.12 | 0.10 | 0.07 |
SMD0805-035 | 0.47 | 0.44 | 0.39 | 0.35 | 0.30 | 0.27 | 0.24 | 0.20 | 0.14 |
SMD0805-050 | 0.68 | 0.62 | 0.55 | 0.50 | 0.40 | 0.37 | 0.33 | 0.29 | 0.23 |
SMD0805-075 | 1.00 | 0.90 | 0.79 | 0.75 | 0.63 | 0.57 | 0.53 | 0.41 | 0.34 |
SMD0805-100 | 1.35 | 1.25 | 1.15 | 1.00 | 0.82 | 0.74 | 0.65 | 0.55 | 0.42 |
SMD0805-110 | 1.45 | 1.35 | 1.20 | 1.10 | 0.92 | 0.84 | 0.75 | 0.65 | 0.52 |
SMD0805-125 | 1.65 | 1.53 | 1.36 | 1.25 | 1.05 | 0.95 | 0.85 | 0.74 | 0.59 |
SMD0805-150 | 1.98 | 1.84 | 1.63 | 1.50 | 1.26 | 1.14 | 1.02 | 0.88 | 0.71 |

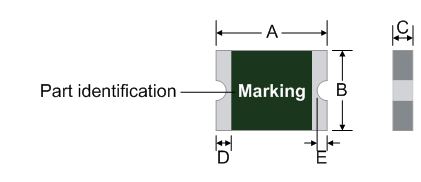

Физические размеры (мм)
Часть Число |
А. | В. | В | D | Е | |||||
Минуточку. | Макс. Макс. | Минуточку. | Макс. Макс. | Минуточку. | Макс. Макс. | Минуточку. | Макс. Макс. | Минуточку. | Макс. Макс. | |
SMD0805-005 | 2.00 | 2.20 | 1.20 | 1.50 | 0.55 | 1.00 | 0.20 | 0.55 | 0.05 | 0.45 |
SMD0805-010 | 2.00 | 2.20 | 1.20 | 1.50 | 0.55 | 1.00 | 0.20 | 0.55 | 0.05 | 0.45 |
SMD0805-020 | 2.00 | 2.20 | 1.20 | 1.50 | 0.45 | 0.85 | 0.20 | 0.55 | 0.05 | 0.45 |
SMD0805-035 | 2.00 | 2.20 | 1.20 | 1.50 | 0.45 | 1.25 | 0.20 | 0.55 | 0.05 | 0.45 |
SMD0805-050 | 2.00 | 2.20 | 1.20 | 1.50 | 0.75 | 1.25 | 0.20 | 0.55 | 0.05 | 0.45 |
SMD0805-075 | 2.00 | 2.20 | 1.20 | 1.50 | 0.50 | 1.00 | 0.20 | 0.55 | 0.05 | 0.45 |
SMD0805-100 | 2.00 | 2.20 | 1.20 | 1.50 | 0.70 | 1.20 | 0.20 | 0.55 | 0.05 | 0.45 |
SMD0805-110 | 2.00 | 2.20 | 1.20 | 1.50 | 0.70 | 1.20 | 0.20 | 0.55 | 0.05 | 0.45 |
SMD0805-125 | 2.00 | 2.20 | 1.20 | 1.50 | 0.70 | 1.20 | 0.20 | 0.55 | 0.05 | 0.45 |
SMD0805-150 | 2.00 | 2.20 | 1.20 | 1.50 | 0.70 | 1.20 | 0.20 | 0.55 | 0.05 | 0.45 |
Экологические спецификации
Операционная / температура хранения | -40°C до +85°C |
Максимальная температура нагрева устройства в состоянии срабатывания | 125°С |
Пассивное старение |
+85°C, 1000 часов ±50% изменение типичного сопротивления |
Воздушная влажность |
+85°C, 85% R.H. 1000 часов ±50% изменение типичного сопротивления |
Тепловой удар |
MIL-STD-202, Метод 107G +85°C/-40°C 20 раз -50% изменение типового сопротивления |
Сопротивляемость растворителям |
MIL-STD-202, Метод 215 Никаких изменений. |
Вибрация |
MIL-STD-883C, Метод 2007.1, Условие А Никаких изменений. |
Чувствительность к уровню влаги | Уровень 1, J-STD-020C |
