JK60-200 60V 2A PPTC перезагружаемый предохранитель 48V Радиальные устройства с свинцом
JK60-200 60V 2A PPTC перезагружаемый предохранитель 48V Радиальные устройства с свинцом
JK60-200 60V 2A PPTC перезагружаемый предохранитель 48V Радиальные устройства с свинцом
JK60-200 60V 2A PPTC перезагружаемый предохранитель 48V Радиальные устройства с свинцом
JK60-200 60V 2A PPTC перезагружаемый предохранитель 48V Радиальные устройства с свинцом
JK60-200 60V 2A PPTC перезагружаемый предохранитель 48V Радиальные устройства с свинцом
Спецификации
Номер модели :
JK30-600
Место происхождения :
Китай
Минимальное количество заказов :
1000
Подробная информация об упаковке :
500/BAG
Утверждения агенства :
UL, CSA, TUV
Диапазон рабочего напряжения :
6В - 60В
Нынешний рейтинг :
0.1А - 100А
Соответствует требованиям Rohs :
Да, да.
Максимальная диссипация силы :
1W - 10W
Направление напряжения :
6В - 60В
Максимальная температура, поддающаяся перезагрузке :
125°C
Максимальное время в пути :
1 второе
Описание

JK60-200 60V 2A Регенерируемые PPTC устройства Полимер положительный температурный коэффициент предохранители Использование для 48V

Полимерный PTC ResettableFuse
Серия JK30
Особенности:
Устройства с радиальным свинцом
Устойчивый к огню эпоксидный полимерный изоляционный материал соответствует требованиям UL94V-0
В большинстве моделей имеется оптовая упаковка или лента и катушка.
Признание агентства: UL,CSA,TUV
¢ Соответствует требованиям Rohs и не содержит свинца

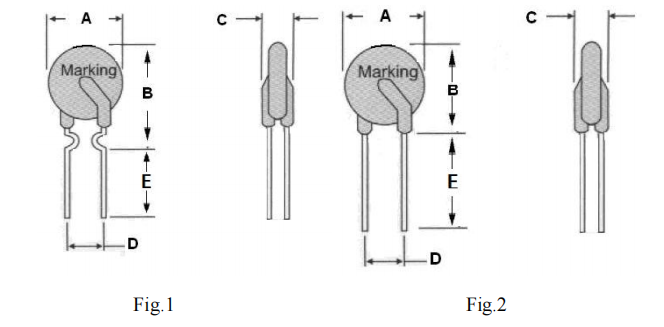

 JK60-200 60V 2A PPTC перезагружаемый предохранитель 48V Радиальные устройства с свинцомРазмеры продукта

JK60-200 60V 2A PPTC перезагружаемый предохранитель 48V Радиальные устройства с свинцомЕдиница: мм

Серия JK60

Модель Размеры ((мм) Свинцовый материал Форма
A (max) B ((max) C ((max) D E ((min) Консервированный металл ((мм) Фиг.
JK60-005 5.5 9.5 3.0 5. 1±0.75 4.6 24 AWG/Φ0.5 1
JK60-010 5.5 9.5 3.0 5. 1±0.75 4.6 24 AWG/Φ0.5 1
JK60-017 7.4 12.7 3.0 5. 1±0.75 4.6 24 AWG/Φ0.5 1
JK60-020 7.4 12.7 3.0 5. 1±0.75 4.6 24 AWG/Φ0.5 1
JK60-025 7.4 12.7 3.0 5. 1±0.75 4.6 24 AWG/Φ0.5 1
JK60-030 7.4 13.0 3.0 5. 1±0.75 4.6 24 AWG/Φ0.5 1
JK60-040 7.8 16.2 3.0 5. 1±0.75 4.6 24 AWG/Φ0.5 1
JK60-050 7.8 16.2 3.0 5. 1±0.75 4.6 24 AWG/Φ0.5 1
JK60-065 9.7 17.8 3.0 5. 1±0.75 4.6 22 AWG/Φ0.5 1
JK60-075 10.4 18.4 3.0 5. 1±0.75 4.6 22 AWG/Φ0.5 1
JK60-090 11.7 18.4 3.0 5. 1±0.75 4.6 22 AWG/Φ0.8 1
JK60-110 13.0 18.0 3.0 5. 1±0.75 4.6 20 AWG/Φ0.8 2
JK60-135 14.5 19.6 3.0 5. 1±0.75 4.6 20 AWG/Φ0.8 2
JK60-160 16.3 21.3 3.0 5. 1±0.75 4.6 20 AWG/Φ0.8 2
JK60-185 17.8 22.9 3.0 5. 1±0.75 4.6 20 AWG/Φ0.8 2
JK60-200 17.8 22.9 3.0 5. 1±0.75 4.6 20 AWG/Φ0.8 2
JK60-250 21.3 26.4 3.0 10.2±0.75 4.6 20 AWG/Φ0.8 2
JK60-300 21.3 26.4 3.0 10.2±0.75 4.6 20 AWG/Φ0.8 2
JK60-375 28.5 33.5 3.0 10.2±0.75 4.6 20 AWG/Φ0.8 2
JK60-500 28.5 33.5 3.0 10.2±0.75 4.6 20 AWG/Φ0.8 2

Примечание: Размеры в A, B, C - это максимальные размеры, все типичные значения D при допустимом допустимом отклонении ± 0,75 мм.

Диаграмма теплового снижения-IH(A) (только для сведения)

Модель Максимальная рабочая температура окружающей среды (°C)
-40°С -20°C 0°C 25°C 30°C 40°C 50°C 60°C 70°C 85°С
Серия JK60 147% 136% 119% 100% 90% 81% 72% 63% 54% 40%

Электрические характеристики

Электрические характеристики
Модель IH(A) IT(A) Vmax Имекс Pd Максимальное время в пути Сопротивление (Ω)
V ((DC) A ((DC) W Текущий ((А) Время (S) Rmin Rmax
JK60-005 0.05 0.15 60 40 0.26 0.25 8.0 7.3 20
JK60-010 0.10 0.3 60 40 0.38 0.5 5.0 2.5 7.5
JK60-017 0.17 0.34 60 40 0.48 0.85 5.0 2 5.21
JK60-020 0.2 0.4 60 40 0.41 1.0 5.0 1.5 2.84
JK60-025 0.25 0.5 60 40 0.45 1.25 5.0 1.0 1.95
JK60-030 0.30 0.6 60 40 0.49 1.5 5.0 0.76 1.38
JK60-040 0.40 0.8 60 40 0.56 2.0 5.0 0.45 0.88
JK60-050 0.50 1.0 60 40 0.77 2.5 5.0 0.40 0.79
JK60-065 0.65 1.3 60 40 0.88 3.25 5.0 0.31 0.50
JK60-075 0.75 1.5 60 40 0.92 3.75 5.0 0.25 0.42
JK60-090 0.90 1.8 60 40 0.99 4.5 5.0 0.20 0.33
JK60-110 1.10 2.2 60 40 1.5 5.5 8.0 0.15 0.27
JK60-135 1.35 2.7 60 40 1.7 6.75 8.0 0. 12 0.21
JK60-160 1.60 3.2 60 40 1.9 8.0 8.0 0.09 0.16
JK60-185 1.85 3.7 60 40 2. 1 9.25 8.0 0.08 0. 14
JK60-200 2.00 4.0 60 40 2.3 10.0 8.0 0.07 0. 14
JK60-250 2.50 5.0 60 40 2.5 12.5 8.0 0.05 0.10
JK60-300 3.00 6.0 60 40 2.8 15.0 8.0 0.04 0.08
JK60-375 3.75 7.5 60 40 3.2 18.75 24.0 0.03 0.06
JK60-500 5.00 10 60 40 3.5 25.0 24.0 0.02 0.06

Экологические спецификации

Испытание Условия Изменение сопротивления
Пассивное старение + 85°C, 1000 часов ≤Rmax
Воздушная влажность + 85 ° C, 85% р.х. 1000 часов ≤Rmax
Тепловой удар +125°C до -55°C, 10 раз ≥Rmin
Устойчивость к растворителям MIL-STD-202, Метод 215F Никаких изменений.
Вибрация MIL-STD-202, Метод 201 Никаких изменений.

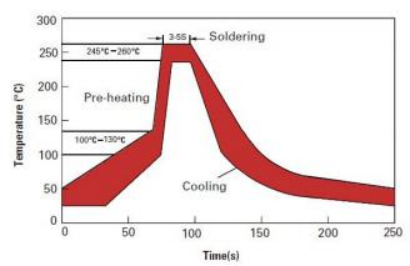

Волновая пайка

Температура сварки:245°C~260°C Время сварки:≤5 секунд



Ручная пайка

Температура сварки: 250°C~280°C Время сварки: ≤3sec

Положение сварки: перезагружаемое зарядное устройство и расстояние от дна ≥ 6 мм

JK60-200 60V 2A PPTC перезагружаемый предохранитель 48V Радиальные устройства с свинцом

Количество упаковки
JK60-005JK60-110 1000 штук/пакет или 2000 штук/коробка
JK60-135 JK60-200 500 шт. на мешок
JK60-250 JK60-500 200 шт. на мешок





IH=стоянный ток:максимальный ток, при котором устройство не будет отключаться при температуре 25°C.
IT=поток движения:минимальный ток, при котором устройство будет работать при 25°C.
Vmax=максимальное напряжение, которое устройство может выдержать без повреждения при номинальном токе.
Imax=максимальный ток отказа устройства может выдержать без повреждения при номинальном напряжении.
Ttrip=максимальное время до запуска (s) при заданном токе.
Pd=типичная рассеиваемость энергии:типичное количество энергии, рассеиваемое децисом в состоянии воздушной среды.
Rmin=минимальное сопротивление устройства при 25°C перед запуском.
Rmax=максимальное сопротивление устройства при температуре 25°C перед запуском.
