IPX1-9K R800 Дождевая испытательная камера для точных водонепроницаемых испытательных решений

Общие характеристики:

Введение продукта:

Водонепроницаемая испытательная камера IPX1-9 представляет собой устройство, охватывающее десять уровней водонепроницаемости от IPX1 до IPX9, а также IPX4K, IPX6K и IPX9K.Эти рейтинги отражают постепенное повышение водонепроницаемой способности, с IPX1, указывающим на устойчивость к вертикальным капелькам воды, и IPX9, демонстрирующим устойчивость к высокотемпературным потокам воды под высоким давлением.Промежуточные рейтинги постепенно повышают водонепроницаемость.

• На дне капельного резервуара устанавливается защитное покрытие для предотвращения повреждения головы нагнетателем во время работы.
• Устройство использует высококачественный сервомотор для привода колебательной трубы, так что угол колебания более точен, а шум низкий.
• Для испытаний IPX5/6 существуют два режима распыления: распыление воды вверх и вниз и фиксированное распыление воды⁵(Прозривайте воду спереди и сзади).
• Расстояние распыления ((IPX9/9K) может регулироваться вручную, чтобы соответствовать стандарту (125±25 мм).
• Внешний слой водяного бака заклеен теплоизоляционным хлопком, чтобы уменьшить рассеивание тепла и обеспечить постоянную температуру воды.
• Скорость потока автоматически регулируется электронным датчиком потока, и данные потока будут отображаться на сенсорном экране в режиме реального времени⁶.
• Используйте датчик давления для отображения давления воды для испытания.
• Включатель питания образца (220 В, 10 А) установлен на правой стене внутренней коробки, что удобно для пользователя для проведения живого испытания образца; после включения образца,вращение поворотного устройства будет автоматически регулироваться вперед и назад вращение, чтобы предотвратить обмотку⁷.
• Контроллер: 7-дюймовый сенсорный экран + ПЛК, использующий самостоятельно разработанное программное обеспечение Yuexin, которое может переключаться на несколько языков⁸.
• Настройка времени испытания: 0-999 мин.⁹.
• Универсальные катушки устанавливаются на нижней части, которая имеет хорошую грузоподъемность и легко передвигается и фиксируется оборудование.

Окружающая среда:

Система водонепроницаемости IPX1-9 является всеобъемлющей, предназначенной для удовлетворения широкого спектра требований,от базового наружного освещения, требующего минимальной водостойкости, до передового оборудования, такого как велосипед для дождяЭто очень важно, чтобы выбрать правильный рейтинг в соответствии с конкретным контекстом применения.

Стандартные характеристики для IPX1/2:

Стандартные характеристики для IPX3/4K:

Стандартные характеристики для IPX5/6K:

Стандартные характеристики для IPX9K:

Примечание:

1 Изображения в этом документе предназначены только для справки заказчика, и между фактической моделью и картинками могут быть различия в цвете.

2 В этом документе перечислены только некоторые стандарты испытаний, что не означает, что другие требования и стандарты испытаний не могут быть проведены.

3 Одно испытание только одновременно. Следующий проект может быть проведен только после завершения текущего испытания.мы можем предоставить многофункциональные индивидуальные тестовые решения в соответствии с требованиями пользователей.

4 Стандартный верхний грузоподъемный предел проигрывателя составляет 50 кг, но также может быть настроен по требованиям. Для замены предоставляются проигрыватели φ200 мм.

5 Если высота образца превышает 150 мм, рекомендуется выбрать метод разбрызгивания.

6 Используйте датчик потока для автоматической регулировки потока воды, поток устанавливается в соответствии с соответствующими параметрами испытания и не поддерживает пользовательские настройки.

7 Пожалуйста, сообщите заранее, если напряжение ((220V) не соответствует фактическим потребностям, чтобы мы могли предоставить вам индивидуальные решения.

8 В настоящее время поддерживаются только китайский и английский интерфейсы; если будут введены другие языки, программное обеспечение можно обновлять удаленно.

9 Рекомендуется установить время испытания в соответствии со стандартом испытания.

10 Данные рассчитываются на основе площади капель, IPX1:0.6×0.6×(0.001-0.0015) = 0,00036-0,00054 м3/мин ((то есть 0,36-0,54 л/мин).

11 200 мм - это расстояние от сопла до образца, указанного в стандарте, и пользователю необходимо регулировать высоту проигрывателя, чтобы соответствовать требованиям расстояния.

12 Можно предоставить несколько спецификаций маятниковых труб, пожалуйста, ясно подтвердите перед размещением заказа; если после покупки добавляются другие спецификации,оборудование необходимо вернуть на завод для замены оборудования и программ.

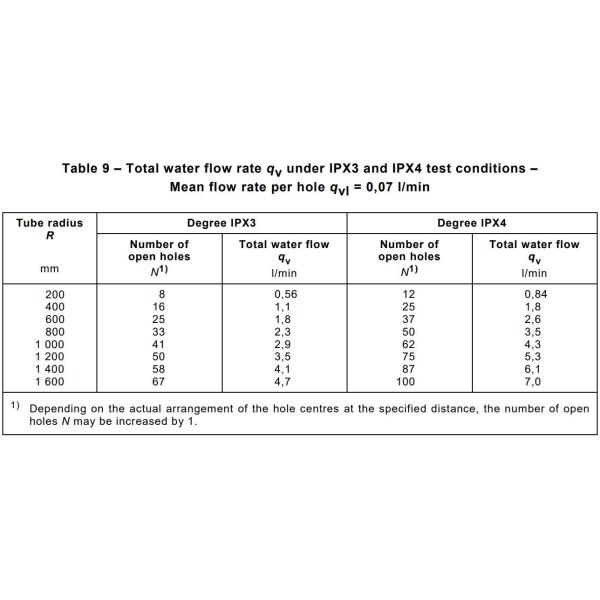

13 Спецификации гигантской трубы для испытания на дождь IPX3/4, как показано на рисунке ниже:

14 Это расстояние от сопла до центра гидропривода.

15 Поскольку водораспылятель IPX5 имеет параболическую форму, диапазон распыливания воды будет ниже этой высоты, а максимальная вычисленная высота распыливания воды приближается к 550 мм.

Пользователь должен заранее подготовить компрессор воздуха (рекомендуемая емкость хранения газа > 40 л).

17 Фотографии могут не совпадать с реальными и предназначены только для пользователя.

Детальное изображение продукта:

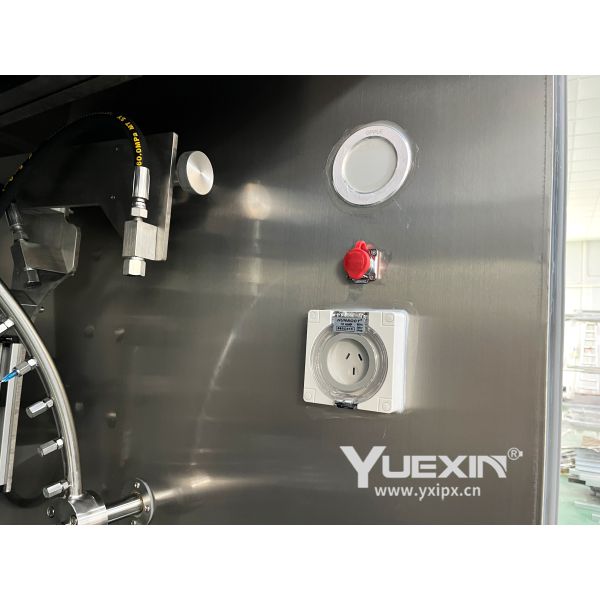

розетка питания
