Многофункциональная водонепроницаемая испытательная камера IPX1 IPX2 IPX3 IPX4 IPX5 IPX6 IPX9 IPX4K IPX6K IPX9K

Общие характеристики:

Презентация продукта:

Испытательные камеры IPX1-9 предназначены для оценки устойчивости электронных устройств к проникновению воды, от капель (IPX1) до мощных струев воды (IPX9K).Каждая камера моделирует конкретные условия окружающей среды., обеспечивая соответствие международным стандартам.

• На дне капельного резервуара устанавливается защитное покрытие для предотвращения повреждения головы нагнетателем во время работы.
• Устройство использует высококачественный сервомотор для привода колебательной трубы, так что угол колебания более точен и шум низок.
• Для испытаний IPX5/6 существуют два режима распыления: распыление воды вверх и вниз и фиксированное распыление воды⁵(Прозривайте воду спереди и сзади).
• Расстояние распыления ((IPX9/9K) может регулироваться вручную, чтобы соответствовать стандарту (125±25 мм).
• Внешний слой водяного бака заклеен теплоизоляционным хлопком, чтобы уменьшить рассеивание тепла и обеспечить постоянную температуру воды.
• Скорость потока автоматически регулируется электронным датчиком потока, и данные потока будут отображаться на сенсорном экране в режиме реального времени⁶.
• Используйте датчик давления для отображения давления воды для испытания.
• Включатель питания образца (220 В, 10 А) установлен на правой стене внутренней коробки, что удобно для пользователя для проведения живого испытания образца; после включения образца,вращение поворотного устройства будет автоматически регулироваться вперед и назад вращение, чтобы предотвратить обмотку⁷.
• Контроллер: 7-дюймовый сенсорный экран + ПЛК, использующий самостоятельно разработанное программное обеспечение Yuexin, которое может переключаться на несколько языков⁸.
• Настройка времени испытания: 0-999 мин.⁹.
• Меры защиты: защита от короткого замыкания, предупреждение о нехватке воды.
• Универсальные катушки устанавливаются на нижней части, которая имеет хорошую грузоподъемность и легко передвигается и фиксируется оборудование.

Использование:

Стандарты водонепроницаемости IPX1-9 охватывают широкий спектр сценариев применения от базовой водонепроницаемости до высокоуровневой водонепроницаемости, например, наружных светильников,устройства, используемые при езде на велосипеде под дождемВажно выбрать подходящий уровень водонепроницаемости на основе фактической среды использования.

Стандартные характеристики для IPX1/2:

Стандартные характеристики для IPX3/4K:

Стандартные характеристики для IPX5/6K:

Стандартные характеристики для IPX9K:

Примечание:

1 Изображения в этом документе предназначены только для справки заказчика, и между фактической моделью и картинками могут быть различия в цвете.

2 В этом документе перечислены только некоторые стандарты испытаний, что не означает, что другие требования и стандарты испытаний не могут быть проведены.

3 Одно испытание только одновременно. Следующий проект может быть проведен только после завершения текущего испытания.мы можем предоставить многофункциональные индивидуальные тестовые решения в соответствии с требованиями пользователей.

4 Стандартный верхний грузоподъемный предел проигрывателя составляет 50 кг,но также может быть настроен по требованиям.

5 Если высота образца превышает 150 мм, рекомендуется выбрать метод разбрызгивания.

6 Используйте датчик потока для автоматической регулировки потока воды, поток устанавливается в соответствии с соответствующими параметрами испытания и не поддерживает пользовательские настройки.

7 Пожалуйста, сообщите заранее, если напряжение ((220В) не соответствует реальным потребностям, чтобы мы могли предоставить вам индивидуальные решения.

8 В настоящее время поддерживаются только китайский и английский интерфейсы; если будут введены другие языки, программное обеспечение можно обновлять удаленно.

9 Рекомендуется установить время испытания в соответствии со стандартом испытания.

10 Данные рассчитываются на основе площади капель, IPX1:0.6×0.6×(0.001-0.0015) = 0,00036-0,00054 м3/мин ((то есть 0,36-0,54 л/мин).

11 200 мм - это расстояние от сопла до образца, указанного в стандарте, и пользователю необходимо регулировать высоту проигрывателя, чтобы соответствовать требованиям расстояния.

12 Можно предоставить несколько спецификаций маятниковых труб, пожалуйста, ясно подтвердите перед размещением заказа; если после покупки добавляются другие спецификации,оборудование необходимо вернуть на завод для замены оборудования и программ.

13 Спецификации колеблющейся трубы для испытания на дождь IPX3/4, как показано на рисунке ниже:

14 Это расстояние от сопла до центра гидропривода.

15 Поскольку водораспылитель IPX5 имеет параболическую форму, диапазон водораспыливания будет ниже этой высоты, а максимальная вычисленная высота водораспыливания близка к 550 мм.

Пользователь должен заранее подготовить компрессор воздуха (рекомендуемая емкость хранения газа > 40 л).

17 Фотографии могут не совпадать с фактическими и предназначены только для пользователей.

Детальная фотография продукта:

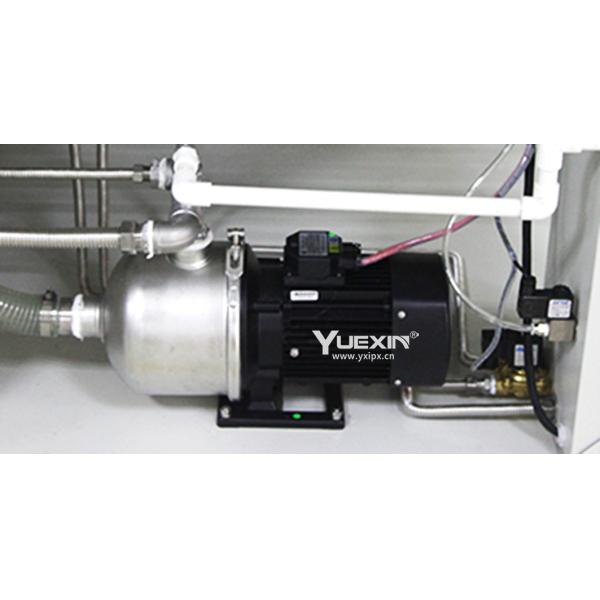

                                                                  Водяной насос
