IPX1-IPX9K Противововодное испытательное оборудование, камера климатических испытаний с точностью боковой разбрызги

Обзор продукта:

Введение продукта:

Испытательный аппарат IPX1-9K предназначен для оценки защиты электрических приборов от попадания воды от капель (IPX1) до высокодавленных струев (IPX9K).Система включает в себя передовое регулирование давления и контроль температуры, обеспечивая соответствие международным стандартам.

• На дне капельного резервуара устанавливается защитное покрытие для предотвращения повреждения головы нагнетателем во время работы.
• Устройство использует высококачественный сервомотор для привода колебательной трубы, так что угол колебания более точен и шум низок.
• Для испытаний IPX5/6 существуют два режима распыления: распыление воды вверх и вниз и фиксированное распыление воды⁵(распыляем воду слева направо).
• Расстояние распыления ((IPX9/9K) может регулироваться вручную, чтобы соответствовать стандарту (125±25 мм).
• Внешний слой водяного бака заклеен теплоизоляционным хлопком, чтобы уменьшить рассеивание тепла и обеспечить постоянную температуру воды.
• Внутри оборудования есть резервуар для хранения воды и система контроля уровня воды.
• Скорость потока автоматически регулируется электронным датчиком потока, и данные потока будут отображаться на сенсорном экране в режиме реального времени⁶.
• Используйте датчик давления для отображения давления воды для испытания.
• Включатель питания образца (220 В, 10 А) установлен на правой стене внутренней коробки, что удобно для пользователя для проведения живого испытания образца; после включения образца,вращение поворотного устройства будет автоматически регулироваться вперед и назад вращение, чтобы предотвратить обмотку⁷.
• Внутри установлено водонепроницаемое освещение, что удобно пользователям для наблюдения за ситуацией испытания.
• Контроллер: 7-дюймовый сенсорный экран + ПЛК, использующий самостоятельно разработанное программное обеспечение Yuexin, которое может переключаться на несколько языков⁸.
• Настройка времени испытания: 0-999 мин.⁹.

Технические параметрыдля IPX1/2:

Технические параметрыдляIPX3/4K:

Технические параметрыдляIPX5/6K:

Технические параметрыдляIPX9K:

Примечание:

1 Изображения в этом документе предназначены только для справки заказчика, и между фактической моделью и картинками могут быть различия в цвете.

2 В этом документе перечислены только некоторые стандарты испытаний, что не означает, что другие требования и стандарты испытаний не могут быть проведены.

3 Стандартный верхний грузоподъемный предел поворотного стола составляет 50 кг,но также может быть настроен по требованию.

4 Одно испытание одновременно. Следующий проект может быть проведен только после завершения текущего испытания.мы можем предоставить многофункциональные индивидуальные тестовые решения в соответствии с требованиями пользователей.

5 Если высота образца превышает 150 мм, рекомендуется выбрать метод разбрызгивания.

6 Используйте датчик потока для автоматической регулировки потока воды, поток устанавливается в соответствии с соответствующими параметрами испытания и не поддерживает пользовательские настройки.

7 Пожалуйста, сообщите заранее, если напряжение ((220В) не соответствует реальным потребностям, чтобы мы могли предоставить вам индивидуальные решения.

8 В настоящее время поддерживаются только китайский и английский интерфейсы; если будут введены другие языки, программное обеспечение можно обновлять удаленно.

9 Рекомендуется установить время испытания в соответствии со стандартом испытания.

10 Данные рассчитываются на основе площади капель, IPX1:0.6×0.6×(0.001-0.0015) = 0,00036-0,00054 м3/мин ((то есть 0,36-0,54 л/мин).

11 200 мм - это расстояние от сопла до образца, указанного в стандарте, и пользователю необходимо регулировать высоту проигрывателя, чтобы соответствовать требованиям расстояния.

12 Можно предоставить несколько спецификаций маятниковых труб, пожалуйста, ясно подтвердите перед размещением заказа; если после покупки добавляются другие спецификации,оборудование необходимо вернуть на завод для замены оборудования и программ.

13 Спецификации колеблющейся трубы для испытания на дождь IPX3/4, как показано на рисунке ниже:

14 Это расстояние от сопла до центра гидропривода.

15 Поскольку водораспылитель IPX5 имеет параболическую форму, диапазон водораспыливания будет ниже этой высоты, а максимальная вычисленная высота водораспыливания близка к 550 мм.

Пользователь должен заранее подготовить компрессор воздуха (рекомендуемая емкость хранения газа > 40 л).

17 Фотографии могут не совпадать с фактическими и предназначены только для пользователей.

Детальное изображение:

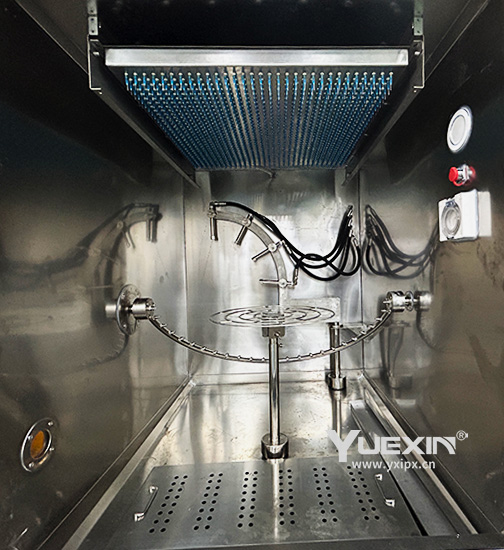

Внутренняя коробка
