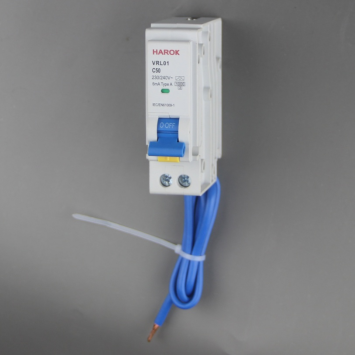

Термальная магнитная штепсельная вилка VRL01 на автомате защити цепи GFCI
Термальная магнитная штепсельная вилка VRL01 на автомате защити цепи GFCI
Термальная магнитная штепсельная вилка VRL01 на автомате защити цепи GFCI
Термальная магнитная штепсельная вилка VRL01 на автомате защити цепи GFCI
Спецификации
Номер модели :
VRL01
Место происхождения :
Китай
Наименование продукта :
Автомат защити цепи GFCI
Количество поляков :
1 поляк
Оценка прерывания :
10kA
UL ПЕРЕЧИСЛИЛ :
Да, да.
Направление напряжения :
120/240VAC
Предохранение от земляного повреждения :
Да, да.
CSA аттестовало :
Да, да.
Тип отключения :
Термальное магнитное
Описание



Термальная магнитная штепсельная вилка VRL01 на автомате защити цепи GFCIВРЛ01Остаточный ток

Работающий выключатель

с защитой от перенапряжения

(МКБ размера 1 модуль с переключенным нейтральным)

1Генерал.

VRЛ01выключатели с остаточным током подходят для линий с переменным током 50/60 Гц, номинальным напряжением 240 В, номинальным током до 50 А и для защиты от остаточного тока,защита от перегрузки и короткого замыканияКогда возникает личный электрический удар или ток утечки цепи превышает предопределенное значение,остаточный ток работающий выключатель может автоматически отключить питание в течение очень короткого периода времени, чтобы обеспечить безопасность людей и электрооборудования. Прерыватель остаточного тока может использоваться для нечастого преобразования линий в нормальных условиях,и применяется в таких случаях, как промышленные, и коммерческих, многоэтажных зданий и жилых домов.









2.Технические параметры

2.1 Характерные кривые обморок приведены ниже.Термальная магнитная штепсельная вилка VRL01 на автомате защити цепи GFCI



РСБО.Модульные железнодорожные изделия DIN

2.2 Основные параметры

  Стандартный IEC/EN61009-1, AS/NZS 61009.1
Основные характеристики Модель No. VRL01
Номинальный ток В 6А, 10А, 16А, 20А, 25А, 32А, 40А, ,45, 50А
Классификация по типам мгновенного срабатывания Тип B: (3 ~ 5) В, тип C: (5 ~ 10) В
Поляки 1P + N
Тип (форма волны обнаруженной утечки земли) Тип AC, тип А
;Механические характеристики Номинальное напряжение Ue AC240V
Размер каркаса номинальный ток Inm 50А
Номинальный остаточный рабочий ток I△n 0.01A, 0.03A, 0.1A, 0.3A
Номинальный остаточный нерабочий ток I△нет 0.005A, 0.015A, 0.05A, 0.15A
Номинальная мощность прерывания короткого замыкания Icn 230/240В 6000А, 10000А; 120В 15000А

Наименованное остаточное производство и

пропускная способность I△m

 500 А
Электрическая продолжительность жизни 2,000
Продолжительность службы 2,000
Номинальный импульс выдерживает напряжение Uimp 6000 В
Соединение Сверху и снизу, снизу и сверху

2.3 Время прерывания остаточного тока

В (А) I△n (A) Время перерыва, когда остаточный ток принимает следующее значение (а):
I△n 2I△n 5I△n 5А, 10А, 20А, 50А, 100А, 200А, 500А ((а) I△t(b)
6 ~ 40 0.01, 0.03, 0.1, 0.3 0.1 0.05 0.04 0.04 0.04

a. Для испытаний 5A, 10A, 20A, 50A, 100A, 200A и 500A значения тока, превышающие нижнюю границу мгновенного отключения сверхтока, не испытываются.

B. Испытания проводятся, когда I△t равен нижнему предельному току мгновенного запуска сверхтока типа B и типа C.

2.4 Характеристики защиты от перенапряжения

Нет, нет, нет. Номинальный ток В (А) Начальное состояние Испытательный ток (A) Указанное время (т) Ожидаемый результат Примечания
а) 6 ~ 40 Холодный состояние 1.13 В t ≥ 1 час Не подвергается триппингу
b Непосредственно после последовательности a 1.45 в t < 1h Сбивание Увеличить до указанного тока в течение 5 с после пункта испытания a.
c Холодный состояние 2.55 в 1s < t < 60s Сбивание
d Холодный состояние 3 В t ≥ 0,1 с Не подвергается триппингу Тип B
5 В t < 0,1 с Сбивание
5 В t ≥ 0,1 с Не подвергается триппингу Тип С
10 В t < 0,1 с Сбивание



3.Размеры контура и установки (мм)

(См. таблицу 2)

Термальная магнитная штепсельная вилка VRL01 на автомате защити цепи GFCIТермальная магнитная штепсельная вилка VRL01 на автомате защити цепи GFCI(См. таблицу 2)

Описание продукта:

Выключатели GFCI обеспечивают дополнительную защиту вашей электрической системы с дополнительным преимуществом технологии прерывателя круговой связи с заземлением (GFCI).Этот RCBO Тип A GFCI выключатель предназначен для прерывания питания в случае сбоя на землеОн зарегистрирован UL и сертифицирован CSA, так что вы можете быть уверены, что он соответствует самым высоким стандартам безопасности.Этот разрывчик может вместить проволоку габаритов 14-2 AWG и имеет номинальный амперность 15AОн имеет подключаемый тип монтажа для простой установки.

Выключатель GFCI является важным элементом безопасности для любого дома или офиса, и это устройство является идеальным выбором для надежной защиты от нарушений на земле.вы можете быть уверены, что ваша семья и имущество защищены от опасности электрического удара.



Особенности:

  • Наименование продукта:Выключатель GFCI
  • Показатель ампеража:15А
  • Измеритель проволоки:14-2 AWG
  • Направление напряжения:120/240VAC
  • Количество поляков:1 Поляк
  • Сертификат CSA:Да, да.
  • Тип:Прерыватель наземной неисправности (GFCI) RCBO, RCBO тип B, 1P 15A


Применение:

HAROK GFCI выключатель является важным устройством для безопасности в коммерческих и жилых помещениях. Он предназначен для защиты людей от электрического удара, вызванного нарушениями земли и перенапряжением.Наша серия GFCI выключателей доступна в модельных номеров VRL01, VRL02, VRL03, VRL11, VAL003, VKL003, VDL006 и VRL22 с номинальным напряжением 120/240VAC и номинальным прерыванием 10kA.Он также имеет индикаторный свет для легкой работы и толкательный терминал для легкой проводкиВсе наши продукты сертифицированы CSA для обеспечения качества.



Технические параметры:

Наименование продукта Технические параметры
Выключатель GFCI Тип установки: подключаемая
Рейтинг NEMA: NEMA 1
Назначенная частота: 50/60 Hz
Защита от земляных разломов: да
Сертификат CSA: Да
Тип терминала: вставка
Ограничение на прерывание: 10 кА
Показатель ампеража: 15A
Напряжение: 120/240VAC


Настройка:

Выключатель GFCI

Бренд: HAROK

Номер модели: VRL01, VRL02, VRL03, VRL11, VAL003, VKL003, VDL006, VRL22

Место происхождения: КНР

Назначенная частота: 50/60 Hz

UL: Да

Напряжение: 120/240VAC

Наименование изделия: GFCI выключатель

Защита от земляных разломов: да

Прерыватель HAROK GFCI включен в список UL с частотой 50/60 Гц и напряжением 120/240 ВАК. Он обеспечивает защиту от сбоев на земле и доступен в моделях VRL01, VRL02, VRL03, VRL11,VAL003, VKL003, VDL006, VRL22.



Упаковка и перевозка:

Упаковка и перевозка
  • Переключатель GFCI будет надежно упакован пузырькой, чтобы предотвратить повреждение во время доставки.
  • Пакет помещается в прочную картонную коробку.
  • Выключатель GFCI будет отправлен через UPS или FedEx.
