Оценка прерывания автомата защити цепи 15A 10kA рельса Din GFCI
Оценка прерывания автомата защити цепи 15A 10kA рельса Din GFCI
Оценка прерывания автомата защити цепи 15A 10kA рельса Din GFCI
Оценка прерывания автомата защити цепи 15A 10kA рельса Din GFCI
Спецификации
Номер модели :
VKL003
Место происхождения :
Китай
UL ПЕРЕЧИСЛИЛ :
Да, да.
Индикаторная лампа :
Да, да.
CSA аттестовало :
Да, да.
Электрическая жизнь :
2000
Тип отключения :
Термальное магнитное
Ограничение ампеража :
40А
Наименование продукта :
Автомат защити цепи GFCI
Оценка частоты :
50/60 Гц
Описание

VКЛ 003GFCI.

1Генерал.

VКЛ 003выключатели с остаточным током подходят для линий с переменным током 50/60 Гц, номинальным напряжением 240 В, 120 В, номинальным током до 40 А и для защиты от остаточного тока,защита от перегрузки и короткого замыканияКогда возникает личный электрический удар или ток утечки цепи превышает предопределенное значение,остаточный ток работающий выключатель может автоматически отключить питание в течение очень короткого периода времени, чтобы обеспечить безопасность людей и электрооборудования. Прерыватель остаточного тока может использоваться для нечастого преобразования линий в нормальных условиях,и применяется в таких случаях, как промышленные, и коммерческих, многоэтажных зданий и жилых домов.



2.Технические параметры

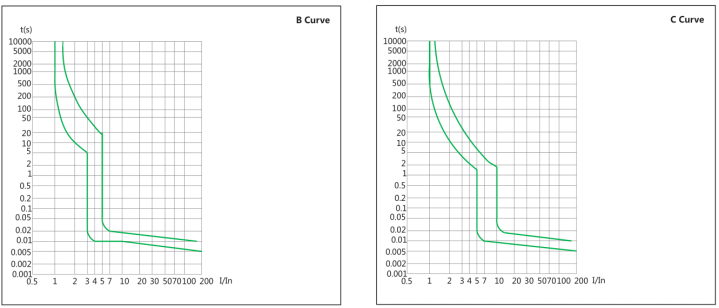

2.1 Характерные кривые обморок приведены ниже.

Оценка прерывания автомата защити цепи 15A 10kA рельса Din GFCI

2.2 Основные параметры

  Стандартный IEC/EN61009-1
Основные характеристики Модель No. VKL003
Номинальный ток В 5A, 6A, 10A, 13A, 15A, 16A, 20A, 25A, 30A, 32A, 35A, 40A
Классификация по типам мгновенного срабатывания Тип B: (3 ~ 5) В, тип C: (5 ~ 10) В
Поляки 1P + N
Тип (форма волны обнаруженной утечки земли) Тип AC, тип А
Механические характеристики Номинальное напряжение Ue AC240V, AC120V
Размер кадра номинальный ток В 40А
Номинальный остаточный рабочий ток I△n 6mA, 10mA, 30mA, 100mA, 300mA
Номинальный остаточный нерабочий ток I△нет 3mA, 5mA, 15mA, 50mA, 150mA
Номинальная мощность прерывания короткого замыкания Icn 240В: 4500А, 6000А, 10000А 120В: 15000А

Наименованное остаточное производство и

пропускная способность I△m

 500 А
Электрическая продолжительность жизни 2,000
Продолжительность службы 2,000
Номинальный импульс выдерживает напряжение Uimp 4000 В
Соединение Сверху и снизу, снизу и сверху

2.3 Время прерывания остаточного тока

В (А) I△n (A) Время перерыва, когда остаточный ток принимает следующее значение (а):
I△n 2I△n 5I△n 5А, 10А, 20А, 50А, 100А, 200А, 500А ((а) I△t(b)
6 ~ 40 0.01, 0.03, 0.1, 0.3 0.1 0.05 0.04 0.04 0.04

a. Для испытаний 5A, 10A, 20A, 50A, 100A, 200A и 500A значения тока, превышающие нижнюю границу мгновенного отключения сверхтока, не испытываются.

B. Испытания проводятся, когда I△t равен нижнему предельному току мгновенного запуска сверхтока типа B и типа C.

2.4 Характеристики защиты от перенапряжения

Нет, нет, нет. Номинальный ток В (А) Начальное состояние Испытательный ток (A) Указанное время (т) Ожидаемый результат Примечания
а) 6 ~ 40 Холодный состояние 1.13 В t ≥ 1 час Не подвергается триппингу
b Непосредственно после последовательности a 1.45 в t < 1h Сбивание Увеличить до указанного тока в течение 5 с после пункта испытания a.
c Холодный состояние 2.55 в 1s < t < 60s Сбивание
d Холодный состояние 3 В t ≥ 0,1 с Не подвергается триппингу Тип B
5 В t < 0,1 с Сбивание
5 В t ≥ 0,1 с Не подвергается триппингу Тип С
10 В t < 0,1 с Сбивание

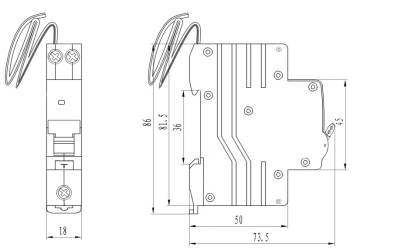

3.Размеры контура и установки (мм)

(См. таблицу 2)Оценка прерывания автомата защити цепи 15A 10kA рельса Din GFCI(См. таблицу 2)

Описание продукта:

Прерыватель GFCI предназначен для защиты от нарушений наземного питания.RCBO Type B GFCI Circuit Breaker - это переключатель наземной неисправности, предназначенный для использования с подталкивающими терминалами и имеющий частоту 50/60 ГцОн имеет номинальное напряжение 120/240VAC и способен обрабатывать 14-2 AWG провода.Этот GFCI выключатель является эффективным способом защиты от нарушений наземного отключения, обеспечивая безопасность электрических систем.



Особенности:

  • Наименование изделия: GFCI выключатель
  • Тип установки: подключаемая
  • Сертификат CSA: Да
  • Свет индикатора: Да
  • Тип терминала: вставка
  • RCBO типа A: Да
  • RCBO типа B: Да
  • Выключатель GFCI: да


Применение:

Прерыватели GFCI от HAROK, номера моделей VRL01, VRL02, VRL03, VRL11, VAL003, VKL003, VDL006 и VRL22, предназначены для подключения к прерывателям с рейтингом NEMA 1 и индикаторным светом.Они также имеют частоту номиналом 50/60 Гц и проволока габарит 14-2 AWG. Эти GFCI выключатели идеально подходят для использования в RCBO типа B и RCBO выключатели приложений.Функция прерывателя остаточного тока (RCCB) обеспечивает надежную защиту от ударов током и других опасностейПрерыватели GFCI HAROK предназначены для оптимальной безопасности, стабильности и долговечности.



Технические параметры:

Наименование продукта Спецификации
Выключатель GFCI Тип установки: подключаемая
Ограничение на прерывание: 10 кА
Свет индикатора: Да
Сертификат CSA: Да
Тип поездки: тепломагнитный
Назначенная частота: 50/60 Hz
Рейтинг NEMA: NEMA 1
Напряжение: 120/240VAC
Количество поляков: 1 поляк
Прерыватель RCBO: тип A, B, C, D, E


Настройка:

ПРЕБЛИЖКА ПРЕБЛИЖКА ПРЕБЛИЖКА

  • Марка:Харок
  • Номера моделей:VKL003
  • Место происхождения:КНР
  • Тип поездки:Термомагнитный
  • Наименование продукта:Выключатель GFCI
  • Тип терминала:Втягивание
  • Светодиодный индикатор:Да, да.
  • Измеритель проволоки:14-2 AWG


Упаковка и перевозка:

Упаковка и транспортировка выключателя GFCI

Переключатель GFCI будет упакован и отправлен в соответствии со следующими процедурами:

  • Продукт должен быть надежно упакован в картонную коробку с пеной.
  • На коробке будет указано название продукта, номер модели и логотип компании.
  • В коробку также должны быть включены все необходимые руководства пользователя и информация о гарантии продукта.
  • Коробка будет помещена в большую коробку и отправлена через авторитетную курьерскую службу.
  • Посылка будет отслежена и застрахована для доставки.
