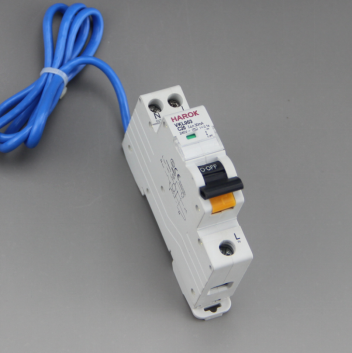

Автомат защити цепи VKL003 термальный магнитный GFCI с индикаторной лампой
Автомат защити цепи VKL003 термальный магнитный GFCI с индикаторной лампой
Автомат защити цепи VKL003 термальный магнитный GFCI с индикаторной лампой
Автомат защити цепи VKL003 термальный магнитный GFCI с индикаторной лампой
Автомат защити цепи VKL003 термальный магнитный GFCI с индикаторной лампой
Автомат защити цепи VKL003 термальный магнитный GFCI с индикаторной лампой
Автомат защити цепи VKL003 термальный магнитный GFCI с индикаторной лампой
Автомат защити цепи VKL003 термальный магнитный GFCI с индикаторной лампой
Автомат защити цепи VKL003 термальный магнитный GFCI с индикаторной лампой
Автомат защити цепи VKL003 термальный магнитный GFCI с индикаторной лампой
Спецификации
Номер модели :
VKL003
Место происхождения :
Китай
Направление напряжения :
120/240VAC
Тип отключения :
Термальное магнитное
Оценка частоты :
50/60 Гц
Количество поляков :
1 поляк
Измеритель провода :
14-2 AWG
UL ПЕРЕЧИСЛИЛ :
Да, да.
Предохранение от земляного повреждения :
Да, да.
Описание

Автомат защити цепи VKL003 термальный магнитный GFCI с индикаторной лампой

ВКЛ 003Остаточный ток

Работающий выключатель

с защитой от перенапряжения

(МКБ размера 1 модуль с переключенным нейтральным)

1Генерал.

VКЛ 003выключатели с остаточным током подходят для линий с переменным током 50/60 Гц, номинальным напряжением 240 В, 120 В, номинальным током до 40 А и для защиты от остаточного тока,защита от перегрузки и короткого замыканияКогда возникает личный электрический удар или ток утечки цепи превышает предопределенное значение,остаточный ток работающий выключатель может автоматически отключить питание в течение очень короткого периода времени, чтобы обеспечить безопасность людей и электрооборудования. Прерыватель остаточного тока может использоваться для нечастого преобразования линий в нормальных условиях,и применяется в таких случаях, как промышленные, и коммерческих, многоэтажных зданий и жилых домов.















2.Технические параметры

2.1 Характерные кривые обморок приведены ниже.

Автомат защити цепи VKL003 термальный магнитный GFCI с индикаторной лампой

2.2 Основные параметры

  Стандартный IEC/EN61009-1
Основные характеристики Модель No. VKL003
Номинальный ток В 5A, 6A, 10A, 13A, 15A, 16A, 20A, 25A, 30A, 32A, 35A, 40A
Классификация по типам мгновенного срабатывания Тип B: (3 ~ 5) В, тип C: (5 ~ 10) В
Поляки 1P + N
Тип (форма волны обнаруженной утечки земли) Тип AC, тип А
Механические характеристики Номинальное напряжение Ue AC240V, AC120V
Размер кадра номинальный ток В 40А
Номинальный остаточный рабочий ток I△n 6mA, 10mA, 30mA, 100mA, 300mA
Номинальный остаточный нерабочий ток I△нет 3mA, 5mA, 15mA, 50mA, 150mA
Номинальная мощность прерывания короткого замыкания Icn 240В: 4500А, 6000А, 10000А 120В: 15000А

Наименованное остаточное производство и

пропускная способность I△m

 500 А
Электрическая продолжительность жизни 2,000
Продолжительность службы 2,000
Номинальный импульс выдерживает напряжение Uimp 4000 В
Соединение Сверху и снизу, снизу и сверху

2.3 Время прерывания остаточного тока

В (А) I△n (A) Время перерыва, когда остаточный ток принимает следующее значение (а):
I△n 2I△n 5I△n 5А, 10А, 20А, 50А, 100А, 200А, 500А ((а) I△t(b)
6 ~ 40 0.01, 0.03, 0.1, 0.3 0.1 0.05 0.04 0.04 0.04

a. Для испытаний 5A, 10A, 20A, 50A, 100A, 200A и 500A значения тока, превышающие нижнюю границу мгновенного отключения сверхтока, не испытываются.

B. Испытания проводятся, когда I△t равен нижнему предельному току мгновенного запуска сверхтока типа B и типа C.

2.4 Характеристики защиты от перенапряжения

Нет, нет, нет. Номинальный ток В (А) Начальное состояние Испытательный ток (A) Указанное время (т) Ожидаемый результат Примечания
а) 6 ~ 40 Холодный состояние 1.13 В t ≥ 1 час Не подвергается триппингу
b Непосредственно после последовательности a 1.45 в t < 1h Сбивание Увеличить до указанного тока в течение 5 с после пункта испытания a.
c Холодный состояние 2.55 в 1s < t < 60s Сбивание
d Холодный состояние 3 В t ≥ 0,1 с Не подвергается триппингу Тип B
5 В t < 0,1 с Сбивание
5 В t ≥ 0,1 с Не подвергается триппингу Тип С
10 В t < 0,1 с Сбивание



3.Размеры контура и установки (мм)

(с) (с) (с)Автомат защити цепи VKL003 термальный магнитный GFCI с индикаторной лампой

Описание продукта:

Выключатель GFCI - это выключатель RCBO типа B, который сертифицирован CSA и имеет рейтинг NEMA NEMA 1. Он имеет 1 полюс и рейтинг прерывания 10kA,с номинальной частотой 50/60 HzЭтот выключатель GFCI предназначен для обнаружения утечки тока, и он может быстро отключить питание, чтобы предотвратить потенциальный удар электрическим током или пожароопасность.Это идеальный выбор для домашнего или коммерческого использования.



Особенности:

  • Наименование изделия: GFCI выключатель
  • РСБО типа B
  • Сертификат CSA: Да
  • Свет индикатора: Да
  • Тип поездки: тепломагнитный
  • Прерыватель с неисправностью на земле
  • Защита от земляных разломов: да
  • Тип установки: подключаемая


Применение:

HAROK GFCI выключатель является высококачественным электрическим устройством, предназначенным для защиты пользователей от опасных наземных сбоев.Модели VRL01, VRL02, VRL03, VRL11, VAL003, VKL003, VDL006 и VRL22 доступны для покупки, каждая из которых имеет свои уникальные особенности и характеристики.Все модели оснащены терминалами для легкой установки и предлагают превосходную защиту от неисправностей на землеЭтот продукт идеально подходит для домашних хозяйств, коммерческих зданий и промышленных применений, поскольку он предназначен для надежной защиты от электрических ударов.Прерыватель HAROK GFCI также доступен как RCBO TYPE B, обеспечивая дополнительную защиту от перегрузки цепи.



Технические параметры:

Наименование продукта Технические параметры
Выключатель GFCI Диаметр проволоки: 14-2 AWG
UL: Да
Сертификат CSA: Да
Тип установки: подключаемая
Напряжение: 120/240VAC
Защита от земляных разломов: да
Показатель ампеража: 15A
Свет индикатора: Да
Тип терминала: вставка


Настройка:

Выключатель GFCI

Марка:Харок

Номер модели:VKL003

Место происхождения:КНР

Наименование продукта:Выключатель GFCI

Рейтинг NEMA:NEMA 1

Тип установки:Подключение

UL В списке:Да, да.

Частота:50/60 Гц

Ключевые слова:Прерыватели RCBO, GFCI, GFCI



Упаковка и перевозка:

Опаковка и транспортировка выключателей GFCI

Выключатель GFCI должен быть упакован в картонные коробки или картонные коробки, подходящие для перевозки воздушным или сухопутным транспортом.

Посылки должны быть четко помечены с указанием адреса заказа и адреса назначения.

Пакеты должны быть закреплены, чтобы переключатели GFCI не двигались во время перевозки.

(См. таблицу 2)
