Умный с системы резервного батарейного питания ЛиФеПО4 дома решетки 400Вак 716.8Вдк 500кВ 1МВХ
Умный с системы резервного батарейного питания ЛиФеПО4 дома решетки 400Вак 716.8Вдк 500кВ 1МВХ
Умный с системы резервного батарейного питания ЛиФеПО4 дома решетки 400Вак 716.8Вдк 500кВ 1МВХ
Умный с системы резервного батарейного питания ЛиФеПО4 дома решетки 400Вак 716.8Вдк 500кВ 1МВХ
Умный с системы резервного батарейного питания ЛиФеПО4 дома решетки 400Вак 716.8Вдк 500кВ 1МВХ
Умный с системы резервного батарейного питания ЛиФеПО4 дома решетки 400Вак 716.8Вдк 500кВ 1МВХ
Спецификации
Номер модели :
ТБ-500кВ-1МВх
Место происхождения :
Гуандун, Китай
Количество минимального заказа :
1шт
Термины компенсации :
T / T, Western Union, L / C
Способность поставкы :
3ГВХ ежегодно
Срок поставки :
8-10weeks
Упаковывая детали :
Стандартные экспортной упаковке
Номинальное напряжение :
716.8В
Номинальная емкость :
1395Ах
Чистый вес :
25ton
Размерности :
12192*2438*2710мм
Сила разрядки :
500kw
Частота выхода :
50Hz
Жизнь цикла :
≥2000сиклес @ 100%ДОД
Метод связи :
Энтернет
Комуникационный проточол :
ТКП/ИП Модбус
Описание

Умный с системы накопления энергии батареи решетки 400Vac 716.8Vdc 500kW 1MWH LiFePO4

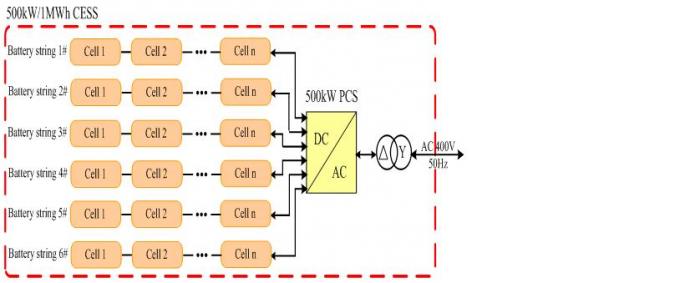

Электротехническая технология системы:

Умный с системы резервного батарейного питания ЛиФеПО4 дома решетки 400Вак 716.8Вдк 500кВ 1МВХ









1. Спецификация систем накопления энергии



НЕТ Описание проекта Спецификации Примечание
1,1 Производительность системы накопления энергии 1000KWh
1,2 Расклассифицированная сила разрядки 500Kw
1,3 Расклассифицированная сила обязанности 500kW Не позволенный.
1,4 Напряжение тока требуемой производительности 315Vac Отсутствие трансформатора, костюма для Азии, Европы, Америки
380Vac С никаким трансформатором, костюм для Азии, Европы.
480Vac С никаким трансформатором, костюм для Америки.
1,5 Ряд напряжения тока выхода Расклассифицированное напряжение тока -20%/+ 15%
1,6 Частота требуемой производительности 50Hz Костюм для Азии, Европы
60Hz Костюм для Азии
1,7 Диапазон изменения частот 47Hz~52Hz Костюм для Азии, Европы
57Hz~62Hz Костюм для Азии, Америки.
1,8 Эффективность системы максимальная 95% Не с трансформатором
1,9 Полный настоящий тариф аберрации <3% расклассифицированная сила, аберрация rate<1% напряжения тока каждый час
1,10 Компонент DC <5% расклассифицированная сила
1,11 Фактор силы -0.9~0.9 регулируемый
1,12 Время преобразования обязанности и разрядки 100ms
1,13 Время на ответ системы коммуникаций 2S
1,14 Режим соединения выхода Трехфазный четырехпроводной трехфазный 5-провод Не с трансформатором 3P + PE/с трансформатором 3P + n + PE
1,15 Работая температура -15℃~45℃
1,16 Температура хранения -15℃~55℃
1,17 Работая относительная влажность 0~95% Отсутствие орошать
1,18 Относительная влажность хранения 0~95% Отсутствие орошать
1,19 Высота ≤2000m
1,20 Шум системы <75dB
1,21 Уровень защиты IP54/NEMA 3R
1,22 Уровень загрязнения 2 уровня
1,23 Порт внешней связи Локальные сети MODBUS (TCP/IP)
1,24 Размер контейнера 12192*2438*2710mm W*D*H
1,25 Вес контейнера 25 тонн Не с трансформатором
27 тонн С трансформатором
1,26 Порт контейнера Порт силы Путь 1/путь 2 315V/380V/480V
Порт распределения силы Путь 1 220V/110V/27
Земной порт Путь 2 PE
Порт связи Путь 1 MODBUS (TCP/IP)
1,27 Жизнь цикла обязанности/разрядки > 2500 разрядка обязанности 1C
1,28 Срок службы 10 лет Падения силы хранения до начальное 80%
1,29 Аттестация НЕТ Американский рынок, рынок Европы, рынок Австралии, Китай
1,30 Требования к перехода Отсутствие упаковки Удовлетворяйте доставка моря



2. Параметры гальванических элементов

Деталь Спецификация

Примечание


2,1 номинальная емкость 25Ah разряжающая способность 0.5C
2,2 типичная емкость 26Ah
2,3 внутренний импеданс ≤2.0mΩ AC 1KHz
2,4 номинальное напряжение 3.20V
2,5 вес клетки 650±20g Содержание пакета
напряжение тока 2,6 Конц--обязанностей 3.65V На режиме CC
течение 2,7 Конц--обязанностей 0.05C На режиме CV
напряжение тока 2,8 Конц--разрядок 2.00V
2,9 метод обязанности 0.5C CC/CV минута 180
2,10 быстрый метод обязанности 1C CC/CV минута 90
2,11 максимальное течение непрерывного разряда 50A Время непрерывного разряда: 30 минут
2,12 максимальный разряд тока ИМПа ульс 75A Время непрерывного разряда: 10 секунд
2,13 жизнь цикла ≥2000cycles постоянная разрядка 0.5C: ≥80% (DOD 100%)

2,14 работать

Температура

Поручая температура



 0~45℃

Температура окружающей среды: 25℃±5℃

Температура клетки внешняя должна быть <65℃
Discharging температура -20~55℃ Температура окружающей среды: Температура клетки 25℃±5℃ внешняя не превысить 80℃
Температура хранения -20~35℃ Порекомендованный диапазон температур для долгосрочного хранения – 10~ +30°℃
Гарантийный период 2,15 2 года
2,16 возникновение Без перерыва, царапина, искажение, загрязнение, утечка и так далее



3. Спецификация модулей батареи

Деталь Спецификация Примечание
3,1 количество гальванических элементов 120 ПК
3,2 количество блоков батареи 10 ПК
3,3 режимы серии блоков батареи параллельные 10P12S
3,4 количество BMU ПК 1
3,5 расклассифицированное напряжение тока 38.4V
3,6 ряд напряжения тока 30~43.8V
3,7 расклассифицированная емкость 250Ah
3,8 энергия модуля батареи 9.6kWh
3,9 размер w модулей батареи * D* h 620*550*220mm
4,0 веса Приблизительно 110KG



4. Спецификация шкафа батареи

Деталь Спецификации Примечание
4,1 количество модулей батареи 18 ПК
4,2 режимы серии модулей батареи параллельные 18S1P
4,3 количество BMU 18 ПК
4,4 количество CBMU ПК 1
4,5 расклассифицированное напряжение тока 691.2V
4,6 ряд напряжения тока 540-788.4V
4,7 расклассифицированная емкость 250Ah
4,8 энергия шкафа батареи 172,8 kWh
4,9 размер W*D*H 1400*650*2200mm
5,0 веса Приблизительно 2700KG



5. Габаритный чертеж

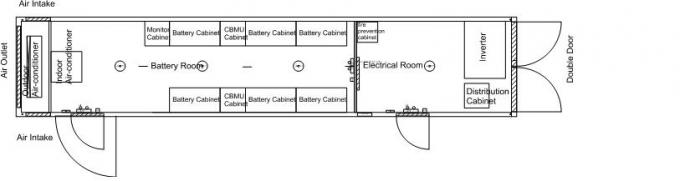

План контейнера:

　

Умный с системы резервного батарейного питания ЛиФеПО4 дома решетки 400Вак 716.8Вдк 500кВ 1МВХ

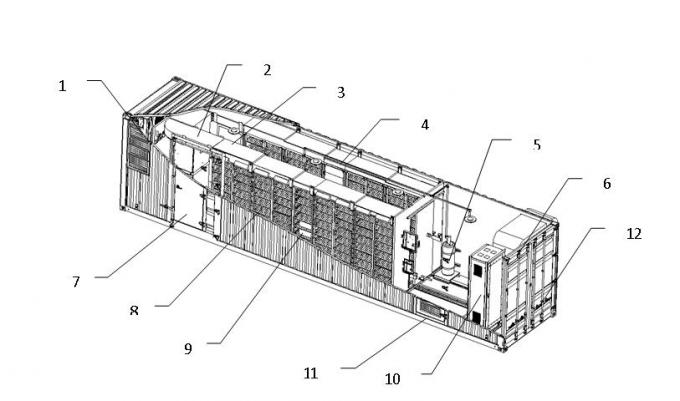

Как следование:

Умный с системы резервного батарейного питания ЛиФеПО4 дома решетки 400Вак 716.8Вдк 500кВ 1МВХ



1. На открытом воздухе кондиционер;

2. Крытый кондиционер;

3. Шкаф монитора;

4. Stepwise трубопровод;

5. Шкаф предохранения огня;

6. Двухнаправленный конвертер;

7. Основн-вторичная дверь (дверь врезанная дверью);

8. Шкаф батареи;

9. Главный шкаф блока контроля над органами управления батареи (CBMU);

10. Шкаф распределения;

11. дверь избежания вентиляции Адвокатура-вырезывания;

12. Двойная дверь;



Мегаватты двигают тип взгляд коробки структуры системы i накопления энергии секционный

Умный с системы резервного батарейного питания ЛиФеПО4 дома решетки 400Вак 716.8Вдк 500кВ 1МВХ

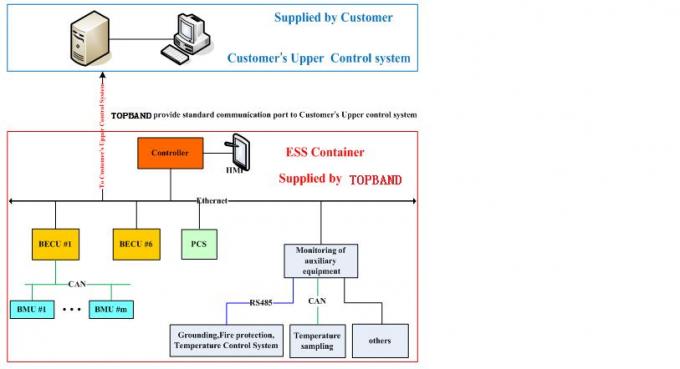

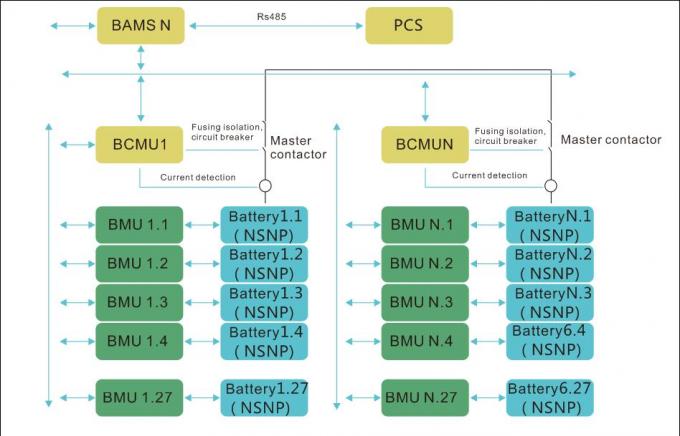

Топология связи системы:

Умный с системы резервного батарейного питания ЛиФеПО4 дома решетки 400Вак 716.8Вдк 500кВ 1МВХ
