связь системы Каньбус накопления энергии электрической батареи 400АХ
связь системы Каньбус накопления энергии электрической батареи 400АХ
Спецификации
Номер модели :
ТБ48400Ф-Т110Б
Место происхождения :
Китай
Количество минимального заказа :
1PC
Термины компенсации :
L / C, T / T
Способность поставкы :
450Мвх/еар
Срок поставки :
4векс для образцов; 6~8векс для массового производства
Упаковывая детали :
стандартная коробка экспорта
Номинальное напряжение :
48
Типичная емкость :
400Ah
Напряжение тока номинальной обязанности :
58.4V
Предельное напряжение заряда разрядки :
40V
Максимальная непрерывная обязанность :
60a
Максимальный непрерывный разряд :
100А
Пиковый разряд тока :
350A
Температура работы :
-20℃ - 60℃ (-4℉ - 140℉)
Циклы Лифе@ ДОД 100% :
≥2000
Вес :
333кг
Размерности :
800*600*1200мм
Материал :
Нано ЛиФеПО4
Описание

400АХ самонаводят системы хранения батареи, связь системы Каньбус электрического хранения батареи

1. Общая информация

Эта спецификация определяет представление перезаряжаемые ЛиФеПО4 блока батарей ТБ48400Ф-Т110Б изготовленного КО. ЭНЕРГИИ ШЭНЬЧЖЭНЯ ТОПБАНД НОВЫМ, ЛТД, описывает тип, представление, технические характеристики, тревогу и предупреждение блока батарей.

2. Спецификация

НЕТ Детали Описание
Нормальная спецификация
1 Номинальное напряжение 51.2В
2 Нормальная емкость 400Ах
3 Внутреннее сопротивление ≤20мΩ
4

Данные по системы батареи. Дисплей

и сообщение

 Дисплей ЛКД поддержки и сообщение РС485, показать напряжение тока батареи, течение, темп., СОК, етк.
Стандартная обязанность
5 Диапазон температур деятельности батареи @чаргинг 0~45℃
6 Напряжение тока нормального заряда 58.4±0.1В
7 Порекомендованное напряжение тока обязанности поплавка (для резервной пользы) 55.6±0.1В
8 Позволенное МАКСИМАЛЬНОЕ течение обязанности Темп 25±5℃ инициала батареи 100А@
9 Порекомендованное течение обязанности ≤60А
Стандартная разрядка
10 Диапазон температур деятельности батареи @дишаргинг -20~60℃
11 Ряд напряжения тока выхода 40~58.4В
12 Позволенный разряд тока 300А Темп 25±5℃ инициала @Баттеры витхстанд 10мин
13 Разряд тока ИМПа ульс 350А/20с
14 Предельное напряжение заряда разрядки 40В
Механические характеристики
15 Размер Глубина 800мм±3м
Ширина 600мм±3м
Высота 1200мм±3м
16 Размер батарейного шкафа 498*590*175.5мм
17 Размер коробки регулятора 482*422*177мм
18 Полный вес 333Кг±2кг
Хранение
19 Температура хранения & ряд влажности Краткость: не позднее один месяц -20~35℃, 45~75%РХ
Длиной: над одним месяцем -10~30℃, 45~75%РХ
20 Тариф саморазряжения Остаточная емкость ≤3% в месяц; ≤15% в год
Реверзибельная емкость месяц ≤1.5%пер; ≤8% в год

3. Электрические характеристики & условие испытаний.

@Амбиент температура 25±5℃ & влажность 45%~75%.

НЕТ Детали Критерий Условие
1 Внутренний импеданс ≤20мΩ Испытайте внутреннее сопротивление блока батарей 50% СОК с аппаратурой теста внутреннего сопротивления АК 1 КГц.
2 Номинальная емкость ≥380Ах Остатки на 1 час после того как полно порученный, после этого дишарге с течением 0.33К до тех пор пока батарея не будет достигать запирающее напряжение разрядки.
3 Предохранение от короткого замыкания / Не позволенный.
4 МАКСИМАЛЬНОЕ течение обязанности 100А Поручать с этим течением для больше чем 0.5х и добавленная температура блока батарей более менее чем 20℃.
5 МАКСИМАЛЬНЫЙ разряд тока 150А Дишаргинг с этим течением для больше чем 10мин и добавленная температура блока батарей более менее чем 35℃.
6

Жизнь цикла (ДОД%100)

 циклы ≥2000 Разрядка с течением 0.5К до тех пор пока она не будет мочь дишарге, и после этого отдыхает она для 1х. Поручите батарею после режима КК (0.33К)/КВ к полной производственной мощности, и после этого отдохните она для 1х. Повторите над процессом до тех пор пока полностью порученная емкость не будет не больше чем 80% из нормального значения. Аккумулированные времена определены как жизнь цикла.
7

Температура выхлопа

Характеристики

 -20℃ ≥70% На разрядке 25±5℃ батарея с течением 0.33К к предельному напряжению заряда и рекордной емкости обязанности. Храните батарея на различных температурах для 2х и дишарге батарея с 0.33К к предельному напряжению заряда.
0℃ ≥80%
25℃ 100%
55℃ ≥95%
8

Поручите способность удерживания

остаются капаситы≥90%

 Поручите батарею к полной производственной мощности и сохраните она для 28дайс, и после этого дишарге она с 0.33К к предельному напряжению заряда.

4. Защита сети

Батареи поставлены с системой управления (BMS) батареи ЛиФеПО4 которая может контролировать и оптимизировала каждую одиночную призменную клетку во время обязанности & разрядки, для защиты оверчарге блока батарей, над разрядкой, над течением, над жарой, етк. он отрезал бы иньпут батарею или выход для защиты раз необходимой. Общий, БМС помогает обеспечить безопасный и точный ход.

Деталь теста Содержание Критерий
Над обязанностью Предохранение от овер-чарге для каждой клетки 3.80±0.03В
Отпуск овер-чарге для каждой клетки 3.60±0.05В
Метод отпуска овер-чарге Под напряжением тока отпуска
Над разрядкой предохранение от Сверх-разрядки для каждой клетки 2.50±0.05В
отпуск Сверх-разрядки для каждой клетки 2.80±0.05В
метод отпуска Сверх-разрядки Выпустите после обязанности
Над течением Разрядка над настоящей защитой 200~300А
Время задержки защиты 20~40с
Над методом текущего выпуска Выпустите после выключения нагрузку.

Батарея

температура

 Батарея над температурой Защита @65±5℃
Выпустите @55±5℃
Начислите защиту для каждой клетки Защита @-20±5℃
Выпустите @-10±5℃

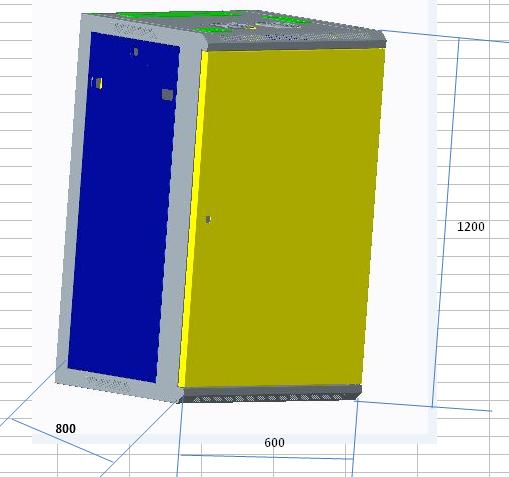

5. Габаритный чертеж

связь системы Каньбус накопления энергии электрической батареи 400АХ

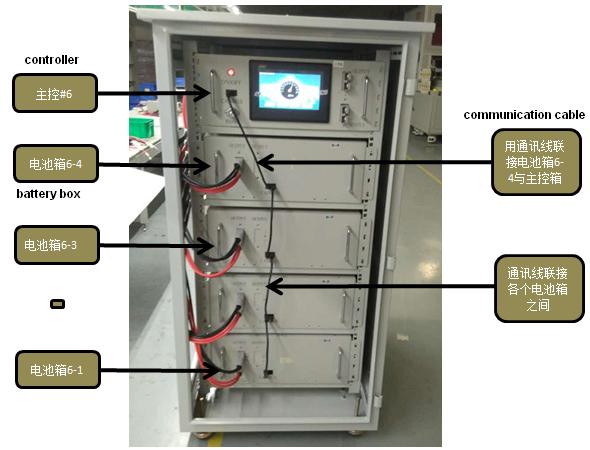

6. Установка

а, устанавливает 4 батарейные шкафы и коробки регулятора в шкаф в заказе;

б, соединяет батарейные шкафы и коробку регулятора с кабелями связи;

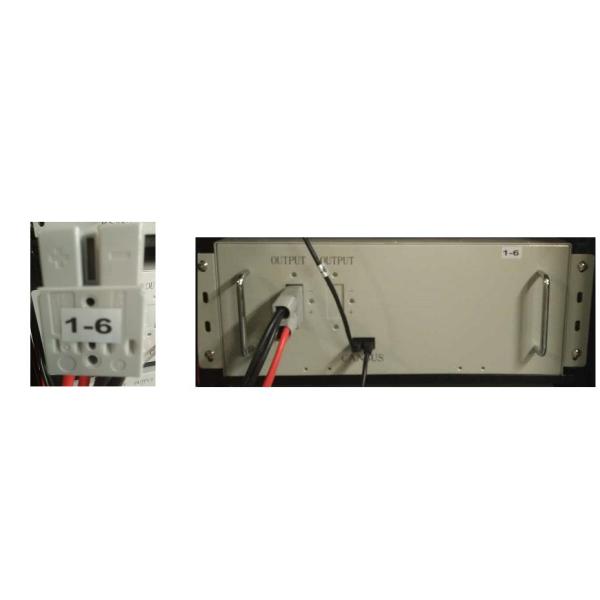

к, соединяет батарейные шкафы и коробку регулятора с силовыми кабелями (код соединителей Андерсона взаимнооднозначное соответствие)

связь системы Каньбус накопления энергии электрической батареи 400АХ

связь системы Каньбус накопления энергии электрической батареи 400АХ

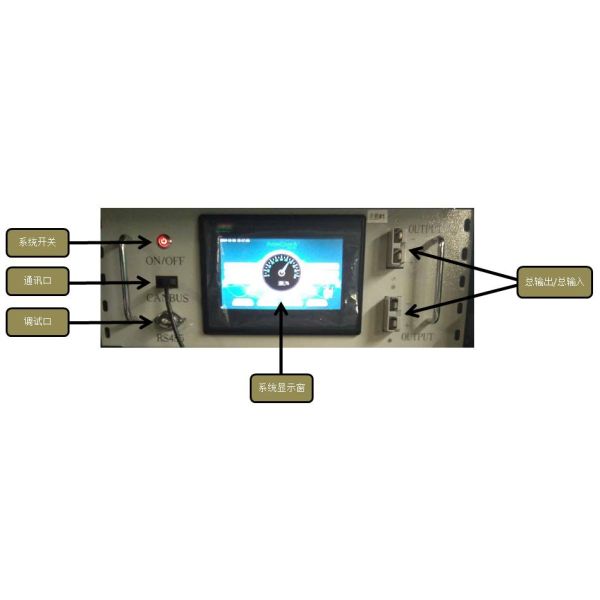

7. индикаторная панель регулятора

связь системы Каньбус накопления энергии электрической батареи 400АХ
