Спецификации
Номер модели :
BIC-468.V1.0
Место происхождения :
Китай
Количество минимального заказа :
1pcs
Условия оплаты :
T/T
Возможность поставки :
5000pcs в месяц
Срок поставки :
8-9 рабочих дней
Упаковывая детали :
Вакуум bags+Cartons
Базовый материал :
FR-4
Количество слоев :
12 слоя
Толщина ПКБ :
20,0 мм ± 10%
Размер ПКБ :
257 x 171,5 мм = 1 PCS = 1 дизайн
Маска для сварки :
Зеленый
Шелковый экран :
Белый
Вес меди :
1 унция
Поверхностная отделка :
Золото погружения
Описание

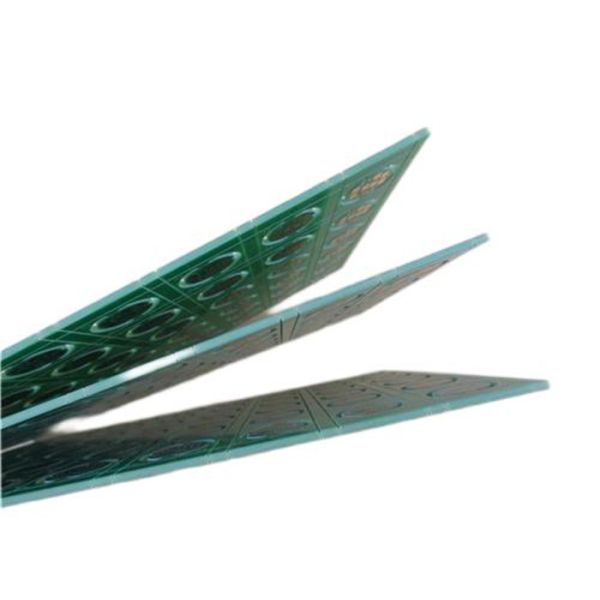

Монтажная плата плакировкой никеля/золота PCB золота погружения с BGA и через в пусковую площадку для передачи сигнала

1,1 общее описание
Это тип разнослоистого PCB построенный на субстрате FR-4 с Tg 135°C для применения передачи сигнала со следом меди 12 слоев. 2,0 mm толсто с белым silkscreen (Taiyo) на зеленой маске припоя (Taiyo) и золотом погружения на пусковых площадках. Основное вещество от поставлять ITEQ одиночный вверх по PCB. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 20 доск упакованы для пересылки.

1,2 особенности и преимущества
Неэтилированные собрания с максимальной температурой reflow 260℃.
Длинная продолжительность хранения (оно можно хранить на больше чем 1 год в сумке вакуума)
Улучшил скорость передачи сигнала
Производство PCB на необходимых спецификациях.
Быстрая и своевременная доставка
UL узнал и RoHS Директивн-уступчивое
Возможность PCB прототипа

12 PCB золота погружения слоя 2.0mm для передачи сигнала

1,3 применения
Заряжатель солнечной батареи
Отслежыватель корабля
Приемник GPS
Модем SMS
Антенна Multicoupler
Телефонные системы

1,4 параметр и технические спецификации
РАЗМЕР PCB 257 x 171.5mm=1PCS=1design
ТИП ДОСКИ Разнослоистый PCB
Количество слоев 12 слоя
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
STACKUP СЛОЯ медь ------- ВЕРХНЕЕ 17um (1oz) +plate 25um
130 um prepreg 1080 x 2
медь ------- L02 35um (1oz)
150um ядр FR-4
медь ------- L03 35um (1oz)
130 um prepreg 1080 x 2
медь ------- L04 35um (1oz)
150um ядр FR-4
медь ------- L05 35um (1oz)
130 um prepreg 1080 x 2
медь ------- L06 35um (1oz)
150um ядр FR-4
медь ------- L07 35um (1oz)
130 um prepreg 1080 x 2
медь ------- L08 35um (1oz)
150um ядр FR-4
медь ------- L09 35um (1oz)
130 um prepreg 1080 x 2
медь ------- L10 35um (1oz)
150um ядр FR-4
медь ------- L11 35um (1oz)
130 um prepreg 1080 x 2
медь ------- СРЕДСТВО 17um (0.5oz) +plate 25um
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: mil 4 mil/4
Минимальные/максимальные отверстия: 0,25 mm/3,0 mm
Количество различных отверстий: 26
Количество буровых скважин: 4013
Количество филированных слотов: 0
Количество внутренних вырезов: 0
Управление импеданса НЕТ
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола: FR-4, ITEQ IT-140, Tg>135℃, er<5>
Окончательная фольга внешняя: 1oz
Окончательная фольга внутренняя: 1oz
Окончательная высота PCB: 2.0mm ±10%
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Золото погружения (ENIG) (2 никель µ µ» сверх 100»)
Припаяйте маску для того чтобы примениться к: Верхний и нижний, минимум 12micon.
Цвет маски припоя: Зеленый цвет, PSR-2000GT600D, Taiyo поставил.
Тип маски припоя: LPSM
CONTOUR/CUTTING Трасса
МАРКИРОВКА
Сторона компонентного сказания ВЕРХНЯЯ ЧАСТЬ
Цвет компонентного сказания Белый, IJR-4000 MW300, Taiyo поставило.
Имя или логотип изготовителя: Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ Покрытый через отверстие (PTH), через палаточное. Vin в пусковой площадке под пакетом BGA
ОЦЕНКА FLAMIBILITY Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059" (0.15mm)
Плакировка доски: 0,0030" (0.076mm)
Допуск сверла: 0,002" (0.05mm)
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.

12 PCB золота погружения слоя 2.0mm для передачи сигнала

1,5 преимущества доск PCB с Electroless никелем и золотом погружения
(1) плоская поверхность
Самая важная особенность что поверхность всех пусковых площадок совершенно плоска, соответствие к основной медной поверхности, со всеми краями пусковой площадки и следа покрытыми никелем/золотом.

(2) низкий тариф дефекта
Веская причина для выбора защиты поверхности золота погружения сильно уменьшенная интенсивность отказов во время собрания и паять сравненных с припо-покрытыми и горячевоздушными выровнянными досками. Она особенно истинна доск тонкой линии с компонентным тангажом 0,5 mm (20 mils) или более менее.

(3) Solderability
Solderability высоко но паяя время немного длинные (о 5 секундах.) сравненное с паять волны (3seconds.)

(4) сохранность формы
В виду того что доски не подвергаются к температурам над 90° c (194° f) во время изготовления, сохранность формы высока. Это большого значения screen-printing затир припоя на досках тонкой линии SMT потому что лучшая пригонка между восковкой и картиной достигана чем в случае доск припоя покрытых и горячевоздушных выровнянных.
