Разнослоистый PCB платы с печатным монтажом TU-883 (PCB) HDI малопотертый высокотемпературный с импедансом 90 омов контролировал
Разнослоистый PCB платы с печатным монтажом TU-883 (PCB) HDI малопотертый высокотемпературный с импедансом 90 омов контролировал
Разнослоистый PCB платы с печатным монтажом TU-883 (PCB) HDI малопотертый высокотемпературный с импедансом 90 омов контролировал
Разнослоистый PCB платы с печатным монтажом TU-883 (PCB) HDI малопотертый высокотемпературный с импедансом 90 омов контролировал
Разнослоистый PCB платы с печатным монтажом TU-883 (PCB) HDI малопотертый высокотемпературный с импедансом 90 омов контролировал
Разнослоистый PCB платы с печатным монтажом TU-883 (PCB) HDI малопотертый высокотемпературный с импедансом 90 омов контролировал
Разнослоистый PCB платы с печатным монтажом TU-883 (PCB) HDI малопотертый высокотемпературный с импедансом 90 омов контролировал
Разнослоистый PCB платы с печатным монтажом TU-883 (PCB) HDI малопотертый высокотемпературный с импедансом 90 омов контролировал
Спецификации
Номер модели :
BIC-509.V1.0
Место происхождения :
КИТАЙ
Количество минимального заказа :
1pcs
Условия оплаты :
T/T
Способность поставки :
5000pcs в месяц
срок поставки :
8-9 рабочих дней
Упаковывая детали :
Вакуум bags+Cartons
Материал :
TU-883
Отсчет слоя :
20 слоев
Толщина PCB :
3.0mm
Маска припоя :
Зеленый цвет
Silkscreen :
Белый
Поверхностный финиш :
Золото погружения
Описание



Разнослоистый PCB платы с печатным монтажом TU-883 (PCB) HDI малопотертый высокотемпературный с импедансом 90 омов контролировал

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Краткое введение

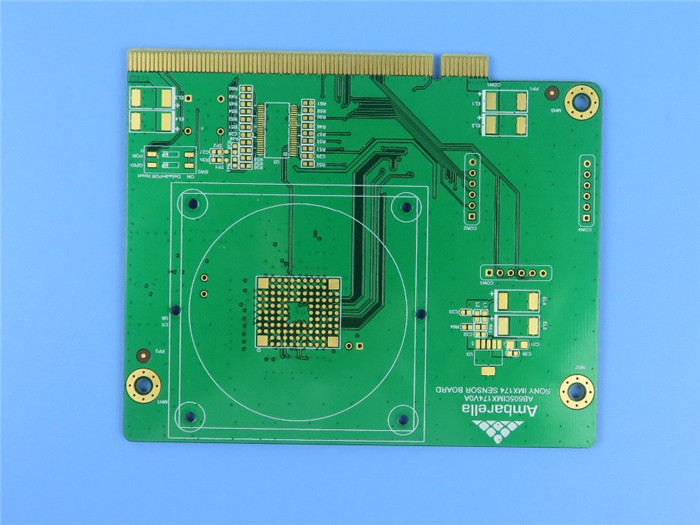

Это тип малопотертой высокой эффективности разнослоистый PCB построил на ядре TU-883 TUC с 20 медными слоями (PCB 20-layer). Также тип монтажных плат HDI (N+1+N) со сверлом лазера 0.1mm. Это также тип PCB контролируемого импедансом, 90 омов и 50 омов проконтролированы на слоях каждого сигнала с допуском 10%. Медные фольги 1 oz и половина oz использовала друг между слоями. Весь PCB 3.0mm толстое, с золотом погружения на пусковых площадках, зеленой маске припоя и белом silkscreen.



Применения

Радиочастота

Backplane, вычислять высокой эффективности

Linecards, хранение

Серверы, телекоммуникации, базовая станция, маршрутизаторы офиса



Разнослоистый PCB платы с печатным монтажом TU-883 (PCB) HDI малопотертый высокотемпературный с импедансом 90 омов контролировал



Детальные спецификации

Деталь Описание Фактический Результат
1. Ламинат Материальный тип TU-883 ACC
Tg 170℃ ACC
Поставщик TUC ACC
Толщина 2.8-3.1mm ACC
толщина 2.Plating Стена отверстия 26.51µm ACC
Наружная медь 41.09µm ACC
Внутренняя медь 15µm/31µm ACC
маска 3.Solder Материальный тип TAIYO/PSR-2000GT600D ACC
Цвет Зеленый цвет ACC
Ригидность (тест карандаша) 5H ACC
Толщина S/M 20.11µm ACC
Положение Обе стороны ACC
4. Компонентное Марк Материальный тип IJR-4000 MW300 ACC
Цвет Белый ACC
Положение C/S, S/S ACC
5. Маска припоя Peelable Материальный тип /
Толщина /
Положение /
6. Идентификация UL Марк УТВЕРДИТЕЛЬНЫЙ ОТВЕТ ACC
Код даты 2921 ACC
Положение Марк Сторона припоя ACC
7. Поверхностный финиш Метод Золото погружения ACC
Толщина никеля 4.06µm ACC
Толщина золота 0.056µm ACC
8. Normativeness RoHS Директивное 2015/863/EU ACC
ДОСТИГАЕМОСТЬ Директива /2006 1907 ACC
кольцо 9.Annular MIN. линия ширина (mil) 4.8mil ACC
Минимальн Дистанционирование (mil) 5.2mil ACC
10.V-groove Угол /
Остаточная толщина /
11. Скашивать Угол /
Высота /
12. Функция Электрический тест ПРОПУСК 100% ACC
13. Возникновение Уровень класса IPC Класс 2 IPC-A-600J &6012D ACC
Визуальный контроль Класс 2 IPC-A-600J &6012D ACC
Искривление и извив 0,21% ACC
14. Тест надежности Тест ленты Отсутствие шелушения ACC
Растворяющий тест Отсутствие шелушения ACC
Тест Solderability 265 ±5℃ ACC
Термальные нагрузочные испытания 288 ±5℃ ACC
Ионный тест загрязнения 0.56µg/c㎡ ACC

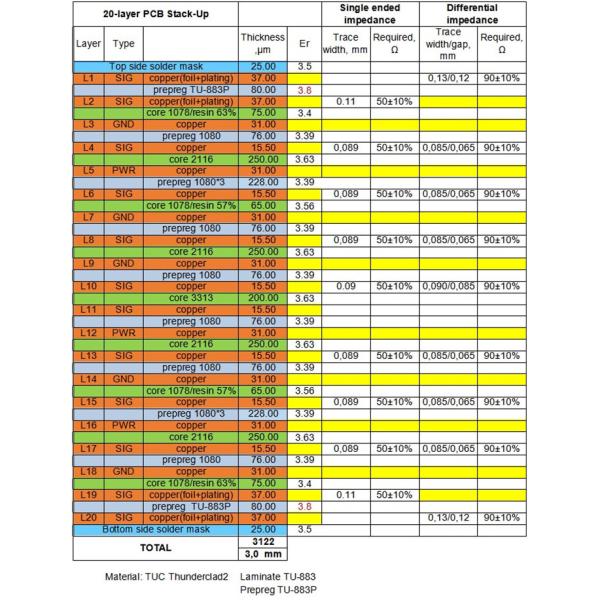

Контролируемые Stackup & импеданс

Разнослоистый PCB платы с печатным монтажом TU-883 (PCB) HDI малопотертый высокотемпературный с импедансом 90 омов контролировал

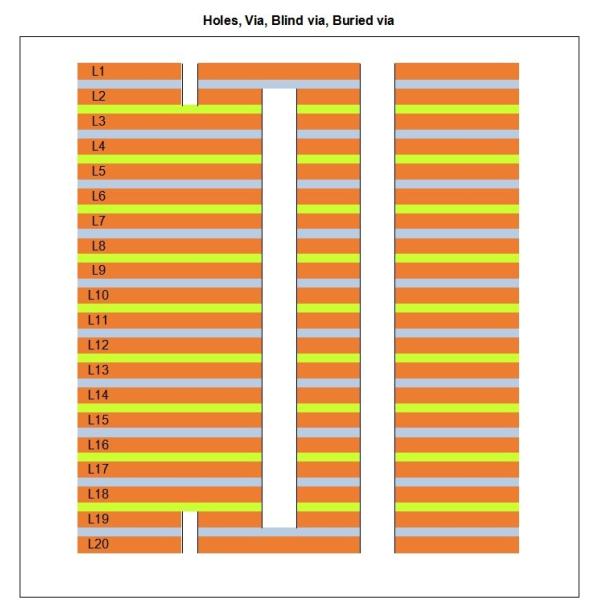

Vias HDI

Разнослоистый PCB платы с печатным монтажом TU-883 (PCB) HDI малопотертый высокотемпературный с импедансом 90 омов контролировал



Разнослоистый PCB платы с печатным монтажом TU-883 (PCB) HDI малопотертый высокотемпературный с импедансом 90 омов контролировал
