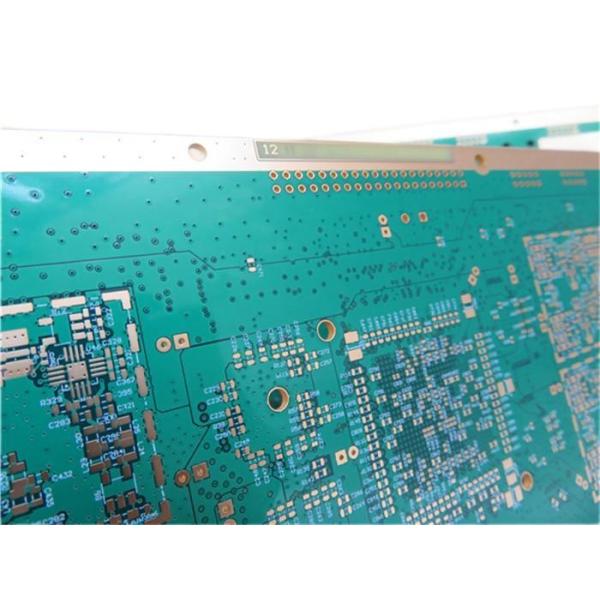

Плата с печатным монтажом высокой плотности FR4 Tg170 автомобильная с золотом погружения
Плата с печатным монтажом высокой плотности FR4 Tg170 автомобильная с золотом погружения
Плата с печатным монтажом высокой плотности FR4 Tg170 автомобильная с золотом погружения
Плата с печатным монтажом высокой плотности FR4 Tg170 автомобильная с золотом погружения
Плата с печатным монтажом высокой плотности FR4 Tg170 автомобильная с золотом погружения
Плата с печатным монтажом высокой плотности FR4 Tg170 автомобильная с золотом погружения
Плата с печатным монтажом высокой плотности FR4 Tg170 автомобильная с золотом погружения
Плата с печатным монтажом высокой плотности FR4 Tg170 автомобильная с золотом погружения
Плата с печатным монтажом высокой плотности FR4 Tg170 автомобильная с золотом погружения
Плата с печатным монтажом высокой плотности FR4 Tg170 автомобильная с золотом погружения
Спецификации
Номер модели :
BIC-477.V1.0
Место происхождения :
Китай
Количество минимального заказа :
1pcs
Условия оплаты :
T/T
Возможность поставки :
5000pcs в месяц
Срок поставки :
8-9 рабочих дней
Упаковывая детали :
Вакуум bags+Cartons
Базовый материал :
FR-4
Количество слоев :
6 слоев
Толщина ПКБ :
1.6mm ±0.16
Размер ПКБ :
540,99 x 87,50 мм = 1UP
Маска для сварки :
Зеленый
Шелковый экран :
Белый
Вес меди :
1 унция
Поверхностная отделка :
Золото погружения
Описание

Через в PCB высокой плотности PCB пусковой площадки разнослоистый через заполненную монтажную плату с золотом погружения для GPS отслеживая приборы


1,1 общее описание
Это тип платы с печатным монтажом 6 слоев построенной на субстрате FR-4 Tg170 для применения GPS отслеживая приборы. 1,6 mm толсто с белым silkscreen на зеленой маске припоя и золотом погружения на пусковых площадках. Основное вещество от ITEQ поставляя 1 вверх по одноплатному. Vias с 0.3mm смола заполненная и покрытая категорично (через в пусковую площадку). Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 25 доск упакованы для пересылки.

1,2 особенности и преимущества
RoHS уступчивое и соответствующее для высоких термальных потребностей надежности
Превосходное поверхностное planarity для CSP установило компоненты для уменьшения интенсивности отказов во время собрания и паять.
Тест надежности, тест сопротивления изоляции и ионный тест загрязнения
квадратная мастерская метра 16000
12 часа цитаты
Не значены, что сохраняет никакая качественная жалоба деньги

Плата с печатным монтажом высокой плотности FR4 Tg170 автомобильная с золотом погружения

1,3 применения
Инверторы
ADSL маршрутизатора
Промышленный компьютер
Анализ погоды

1,4 параметр и технические спецификации
Количество слоев 6
Тип доски Разнослоистый PCB
Размер доски 54,99 x 87.50mm=1UP
Толщина доски 1.6mm +/--0,16
Материал доски FR-4
Поставщик доски материальный ITEQ
Значение Tg материала доски 170℃

Толщина Cu PTH ≥20 um (см. детали стены отверстия)
Внутренние thicknes Cu Iayer 35 um (1oz)
Поверхностная толщина Cu 35 um (1oz)

Тип маски припоя и но. модели. LPSM, PSR-2000GT600D
Поставщик маски припоя TAiYO
Цвет маски припоя Зеленый цвет
Количество маск припоя 2
Толщина маски припоя 13um

Тип чернил Silkscreen TAIYO, IJR-4000 MW300
Поставщик Silkscreen TAIYO
Цвет Silkscreen Белый
Номер Silkscreen 1

Трассировка Mininum (mil) 7 mil
Минимальный зазор (mil) 4,9 mil

Поверхностный финиш Золото погружения
RoHS требовало Да
Коробоватость 0,25%
Таблица сверла (mm)
T1 1,000
T2 3,175

Термальное ударное испытание Пропуск, 288±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering.
Тест Solderablity Пропуск, 255±5℃, 5 секунд моча зону самое меньший 95%
Функция Тест пропуска 100% электрический
Workmanship Соответствие с классом 2 IPC-A-600H & IPC-6012C
Таблица сверла (mm) T1: 0,600
T2: 0,700
T3: 0,800
T4: 1,000
T5: 1,100
T6: 1,250
T7: 1,850
T8: 4,000
T9: 4,325

Плата с печатным монтажом высокой плотности FR4 Tg170 автомобильная с золотом погружения

1,5 дизайн на изготовление (1)
Серийный НЕТ. Процедура Деталь Изготовляя возможность
Большой том (s<100 m=""> Средний том (s<10 m=""> Прототип (s<1m>
1 Внутренний слой (18um, 35um, 70um etc закончены омедняют. Если упомянутое медное, закончило, то 1oz автоматически принимаемое значение) Min.isolation слоев 0.1mm 0.1mm 0.06mm
2 Min.track и дистанционирование 5/5mil (18um) 4/4mil (18um) 3/3.5mil (18um)
3 5/5mil (35um) 4/4mil (35um) 3/4mil (35um)
4 7/9mil (70um) 6/8mil (70um) 6/7mil (70um)
5 9/11mil (105um) 8/10mil (105um) 8/9mil (105um)
6 13/13mil (140um) 12/12mil (140um) 12/11mil (140um)
7 Min.distance от сверла к проводнику 4 слоя 10mil, 6 слоев 10mil, 8-12 слой 12mil 4 слоя 8mil, 6 слоев 8mil, 8-12 слой 10mil, 14-20 слой 14mil, 22-32 слой 18mil 4 слоя 6mil, 6 слоев 6mil, 8-14 слой 8mil, 16-22 слой 12mil, 24-32 слой 14mil
8 Min.width кольцевого кольца на внутреннем слое 4 слоя 10mil (35um), ≥6 слой 14mil (35um) 4 слоя 8mil (35um), ≥6 слой 12mil (35um) 4 слоя 6mil (35um), ≥6 слой 10mil (35um)
9 Внутренняя ширина кольца изоляции слоя (минута) 10mil (35um) 8mil (35um) 6mil (35um)
10 Диаметр пусковой площадки Min.via 20mil (35um) 16mil (35um) 16mil (35um)
11 Минимальное расстояние от края доски к проводнику (отсутствие exposured медного) (внутренний слой) 14 mil (35um) 12 mil (35um)) 8 mil (35um)
12 Максимальный медный вес (внутренний слой и наружный слой) 3 OZ (105 um) 4 OZ (140 um) 6 OZ (210 um)
13 Ядр с различной медной фольгой на обеих сторонах / 18/35,35/70 um 18/35,35/70 um
