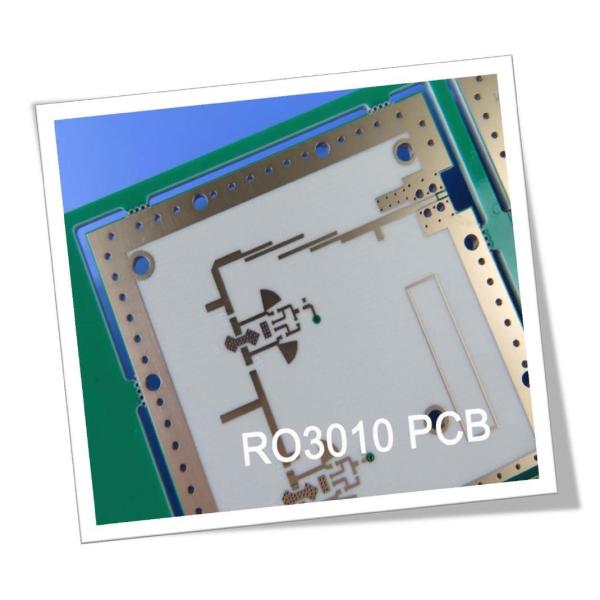

Серебр погружения покрытия PCB 50mil Rogers RO3010 высокочастотный
Серебр погружения покрытия PCB 50mil Rogers RO3010 высокочастотный
Серебр погружения покрытия PCB 50mil Rogers RO3010 высокочастотный
Серебр погружения покрытия PCB 50mil Rogers RO3010 высокочастотный
Спецификации
Номер модели :
BIC-097.V1.0
Место происхождения :
Китай
Количество минимального заказа :
1pcs
Условия оплаты :
T/T
Возможность поставки :
5000pcs в месяц
Срок поставки :
8-9 рабочих дней
Упаковывая детали :
Вакуум bags+Cartons
Основное вещество :
RO3010
Отсчет слоя :
2 слоя, разнослоистый, гибридный PCB
Толщина PCB :
5mil (0.127mm), 10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm)
Размер PCB :
≤400mm x 500mm
Маска припоя :
Зеленый, черный, голубой, желтый, красный etc.
Медный вес :
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Поверхностный финиш :
Обнаженная медь, HASL, ENIG, OSP etc…
Описание



PCB Rogers RO3010 высокочастотный с серебром погружения покрытия 5mil, 10mil, 25mil и 50mil, золота погружения и олова

(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Привет всем,

Сегодня мы беседа о RO3010 высокочастотном PCBs.



Высокочастотные ламинаты цепи RO3010 наполненные керамическ смеси PTFE запланированные для использовать в коммерчески микроволне и применениях RF. Своя очевидная характеристика что электрическое представление исключительно и механическое свойство стабилизировано и последовательно. Это позволяет нашему дизайнеру начать разнослоистую доску без сталкиваться проблемы коробоватости или надежности.



Серебр погружения покрытия PCB 50mil Rogers RO3010 высокочастотный



Больше особенности и применений следующим образом:



1. Превосходные механические свойства против температуры, надежное stripline и разнослоистые конструкции доски.

2. равномерные механические свойства, соответствующее для пользы с дизайнами разнослоистой доски стекла эпоксидной смолы гибридными.

3. низкие спички, который нужно омеднять, оно коэффициента расширения в-самолета учитывает более надежные поверхностные установленные собрания; идеал для применений чувствительных к изменению температуры и сохранности формы экспоната превосходной.



Наша возможность PCB (RO3010)

Возможность PCB
Материал PCB: наполненная Керамическ смесь PTFE
Обозначение: RO3010
Диэлектрическая константа: 10. 2 ±0.3 (процесс)
11,2 (дизайн)
Отсчет слоя: 2 слоя, разнослоистый, гибридный PCB
Медный вес: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Толщина PCB: 5mil (0.127mm), 10mil (0.254mm),
25mil (0.635mm), 50mil (1.27mm)
Размер PCB: ≤400mm x 500mm
Маска припоя: Зеленый, черный, голубой, желтый, красный etc.
Поверхностный финиш: Обнаженная медь, HASL, ENIG, OSP etc…
　 　



RO3010 высокочастотное PCBs доступны с двойной вставать на сторону, разнослоистый и гибридная конструкция, 0.5oz к 2oz закончила медь, 0,13 mm к размеру 1.3mm толстому, максимальному 400 mm 500mm, поверхностному финишу с обнаженной медью, горячему выравнивать воздуха, золоту etc погружения.



Серебр погружения покрытия PCB 50mil Rogers RO3010 высокочастотный



Типичные применения



1. Автомобильные применения радиолокатора

2. Антенны GPS

3. Усилители и антенны силы

4. Антенны заплаты для беспроводных сообщений

5. Сразу спутник передачи



Серебр погружения покрытия PCB 50mil Rogers RO3010 высокочастотный





Основной цвет PCB RO3010 бел.



Процесс производства высокочастотного PCB RO3010 подобен стандартному PCB PTFE, поэтому соответствующее для процесса производства тома выигрывая выгодный рынок.



Если вы имеете любые вопросы, пожалуйста чувствуйте свободный связаться мы.



Спасибо для вашего чтения.



Приложение: Технические спецификации RO3010

Типичное значение RO3010
Свойство RO3010 Направление Блоки Условие Метод теста
Диэлектрическая константа, εProcess 10.2±0.05 Z   10 GHz/23℃ IPC-TM-650 Stripline зажатое 2.5.5.5
Диэлектрическая константа, εDesign 11,2 Z   8GHz до 40 GHz Метод длины дифференциального участка
Коэффициент энергопотерь, tanδ 0,0022 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Термальный коэффициент ε -395 Z ppm/℃ 10 GHz -50℃to 150℃ IPC-TM-650 2.5.5.5
Сохранность формы 0,35
0,31		 X
Y		 mm/m COND A IPC-TM-650 2.2.4
Резистивность тома 105   MΩ.cm COND A IPC 2.5.17.1
Поверхностная резистивность 105   MΩ COND A IPC 2.5.17.1
Растяжимый модуль 1902
1934		 X
Y		 MPa 23℃ ASTM D 638
Абсорбция влаги 0,05   % D48/50 IPC-TM-650 2.6.2.1
Специфическая жара 0,8   j/g/k   Высчитанный
Термальная проводимость 0,95   W/M/K 50℃ ASTM D 5470
Коэффициент теплового расширения
(- 55 к 288℃)		 13
11
16		 X
Y
Z		 ppm/℃ RH 23℃/50% IPC-TM-650 2.4.4.1
Td 500   ℃ TGA   ASTM D 3850
Плотность 2,8   gm/cm3 23℃ ASTM D 792
Медная корка Stength 9,4   Ib/in. 1oz, EDC после поплавка припоя IPC-TM 2.4.8
Воспламеняемость V-0       UL 94
Неэтилированный процесс совместимый Да
