PCB 3 слоев высокочастотный построенный на 60mil RO4350B и 6.6mil RO4350B с ENIG для беспроводной ракеты -носителя

(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

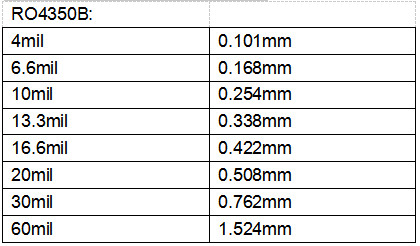

Разнослоистое высокочастотное PCBs сделано из полностью высокочастотного материала включительно прилипателя prepreg. Например, 4 PCB слоя RO4350B смесь 2 ядров субстратов RO4350B. Как знает ко всем, 8 ядров в семье RO4350B, т.е. 4mil (0.101mm) к 60mil (1.524mm).

Так очень интересно что стог-вверх 4 слоев можно сделать в много других способов.

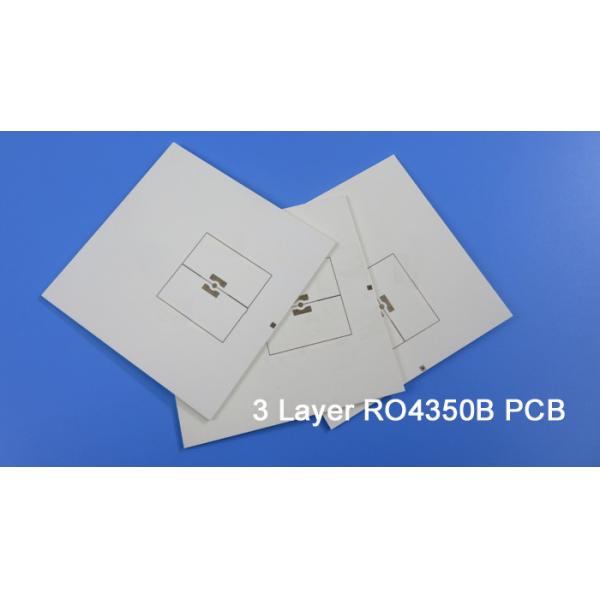

Этот PCB частоты коротковолнового диапазона 3-слоя построен на 2 ядрах RO4350B и один слой меди вытравлен, выведенный 3 слоя дальше.

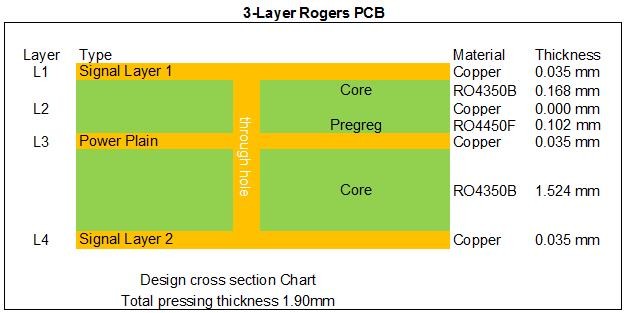

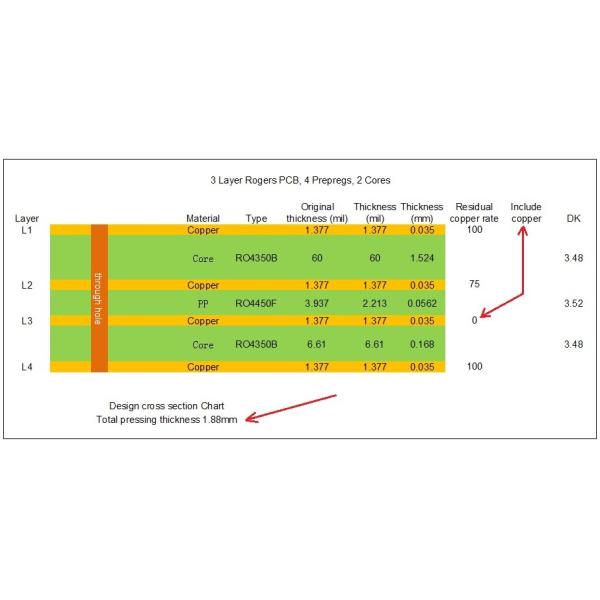

Структура один лист 60mil RO4350B плюс prepreg 4mil RO4450F и совмещенное 6.6mil RO4350B. Доска квадрат с 110mm x 110mm, с финишами золота погружения на пусковых площадках. Они 20 частей упакованных для пересылки и использованных для беспроводной ракеты -носителя.

Следование натуральная величина в проектировать изготовление.

Особенности и преимущества

1) Превосходное высокочастотное представление должное к низким диэлектрическим допуску и потере;

2) Уменьшению потери сигнала в высокочастотном применении встречает развитие техники связи;

3) Профессиональные и опытные инженеры проверяют ваши файлы продукции

4) свободное от Перебранка, взаимнооднозначное послепродажное обслуживание;

5) UL, ISO14001, IAFT16949 аттестовал фабрику.

Применения

Усилитель, combiner антенны, преобразователь частоты, усилитель хобота, модуль RF, splitter силы, малошумный блок, антенна 4G

Параметр и технические спецификации

Наша качественная политика

Bicheng начинало серию методик управления и подходов для того чтобы уверить что PCBs в согласии с требованиями к клиентов, включительно выбора поставщиков, осмотра работы в процессе (WIP), общительного осмотра доставки и обслуживания клиента etc.

Оценка и проверка поставщиков

Поставщики должны быть оценены Bicheng. К тому же, Bicheng оценит и выстроить в ряд поставщики каждый год для того чтобы гарантировать поставленные материалы соотвествуют Bicheng. Furthermore, Bicheng непрерывно начать поставщиков и наблюдать их для того чтобы улучшить их управление качества и окружающей среды основывая на системах ISO9001 & ISO14001.

Оценка контракта

Bicheng расмотрит и проверит требования к клиента убеждаться что мы имеем возможность для того чтобы удовлетворять требования к клиентов включая спецификации, доставку и другие требования до признавать заказ.

Делать, проверка и контроль изготовляя данных.

Когда проектные данные и спецификации клиентов снабжены наш отдел рынка, Bicheng должно проверить все требования. После этого, новообращенный проектные данные в изготовляя данные CAM. В конце концов, изготовляя инструкция (MI) произведена согласно реальным процессу производства и технологиям для изготовляя отдела за основа для фактического изготовления. MI должен быть расмотрен независимыми инженерами и инженерами QA перед вопросом.

Входящая материальная проверка качества

Все материалы должны быть проверены перед складированием. Мы установили серию строгих процедуры по и инструкции осмотра контролировать входящие материалы. Furthermore, различные точные проверяя аппаратуры и приборы гарантируют возможность для того чтобы судить материал хорошим или нет. Мы выдаем материал с перво- в/перво- вне сперва вне принцип, и даем вне «сигнал тревоги» для материала который достигнет срок годности при хранении для обеспечения что материалы использованы вверх перед истечением срока.
