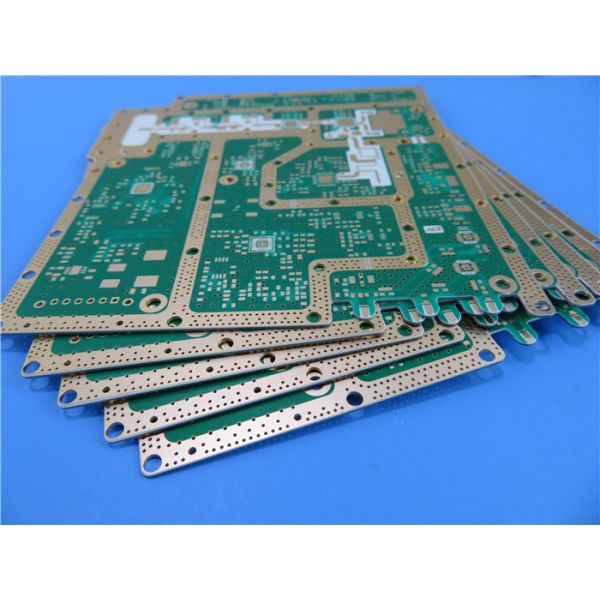

доска PCB 20mil RT/Duroid 6035HTC высокочастотная Rogers для усилителей силы
доска PCB 20mil RT/Duroid 6035HTC высокочастотная Rogers для усилителей силы
доска PCB 20mil RT/Duroid 6035HTC высокочастотная Rogers для усилителей силы
доска PCB 20mil RT/Duroid 6035HTC высокочастотная Rogers для усилителей силы
доска PCB 20mil RT/Duroid 6035HTC высокочастотная Rogers для усилителей силы
доска PCB 20mil RT/Duroid 6035HTC высокочастотная Rogers для усилителей силы
доска PCB 20mil RT/Duroid 6035HTC высокочастотная Rogers для усилителей силы
доска PCB 20mil RT/Duroid 6035HTC высокочастотная Rogers для усилителей силы
доска PCB 20mil RT/Duroid 6035HTC высокочастотная Rogers для усилителей силы
доска PCB 20mil RT/Duroid 6035HTC высокочастотная Rogers для усилителей силы
Спецификации
Номер модели :
BIC-126.V1.0
Место происхождения :
Китай
Количество минимального заказа :
1pcs
Условия оплаты :
T/T
Возможность поставки :
5000pcs в месяц
Срок поставки :
8-9 рабочих дней
Упаковывая детали :
Вакуум bags+Cartons
Базовый материал :
наполненные Керамическ смеси PTFE
Количество слоев :
Двухслойная, многослойная, гибридная печатная плата
Толщина ПКБ :
10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Размер ПКБ :
≤400 мм х 500 мм
Маска для сварки :
Зеленый, черный, голубой, желтый, красный etc.
Вес меди :
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Поверхностная отделка :
Обнаженная медь, HASL, ENIG, OSP etc…
Описание



Двухсторонний РоджерсВысокая частотаПХБ, построенный на 20 миллионаNT1 резиновый металлс Immersion GoldдляСилаА.Усилители

(Корпусы печатных схем являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)



Материалы RT/duroid 6035HTC высокочастотных цепей Rogers Corporation представляют собой керамические композиты PTFE для использования в высокомощных радиочастотных и микроволновых приложениях.С теплопроводностью почти 2в 4 раза больше стандартных продуктов RT/duroid 6000; и медная фольга (электродепозитная и обратная обработка) с отличной долгосрочной тепловой стабильностью, ламинированные RT/duroid 6035HTC являются исключительным выбором для применения на высокой мощности.



Особенности/преимущества:

1Высокая теплопроводность

Улучшенное диэлектрическое рассеивание тепла позволяет снизить рабочую температуру для применения высокой мощности



2. Тангенс низких потерь

Отличная высокочастотная производительность



3Термостабильная низкопрофильная и обратная обработка медная фольга

Сниженные потери вставки и отличная тепловая стабильность следов



4- Усовершенствованная система наполнения

Улучшенная способность к бурению и увеличенный срок службы инструмента по сравнению с материалами, содержащими алюминиевый спирт



Данный листNT1 религияДюроид6035HTC

NT1 дюроид 6035HTC Типичное значение
Недвижимость NT1 резкий рост Направление Объекты Состояние Метод испытания
Диэлектрическая постоянная,ε Процесс 3.50±0.05 Z   10 ГГц/23°С IPC-TM-650 2.5.5.5 Застегнутая полоса
Диэлектрическая постоянная,εПроектирование 3.6 Z   8 ГГц - 40 ГГц Метод дифференциальной длины фазы
Фактор рассеивания 0.0013 Z   10 ГГц/23°С IPC-TM-650 2.5.5.5
Тепловой коэффициент ε -66 Z ppm/°C -50°C до 150°C mod IPC-TM-650, 2.5.5.5
Сопротивляемость объема 108   MΩ.cm А. IPC-TM-650, 2.5.17.1
Сопротивляемость поверхности 108   MΩ А. IPC-TM-650, 2.5.17.1
Размерная стабильность -0.11 -0.08 CMD MD мм/м (мл/дюйм) 0.030" 1 унция фольги EDC Толщина после выгравирования "+E4/105 IPC-TM-650 2.4.39А
Модуль тяги 329 244 MD CMD Кпси 40 часов @ 23°C/50RH ASTM D638
Поглощение кислорода 0.06   % D24/23 IPC-TM-650 2.6.2.1 ASTM D570
Коэффициент теплового расширения (-50 °C до 288 °C) 19 19 39 X Y Z ppm/°C 23°C / 50% RH IPC-TM-650 2.4.41
Теплопроводность 1.44   В/м/к 80°C АСТМ C518
Плотность 2.2   gm/cm3 23°C ASTM D792
Прочность медной кожуры 7.9   ПЛИ 20 сек. @ 288 °C IPC-TM-650 2.4.8
Возгораемость V-0       UL 94
Совместимость с процессом без свинца Да, да.



Некоторые типичные применения:

1Усилители высокой мощности RF и микроволновые

2Усилители питания, соединители, фильтры

3Комбинаторы, разделители мощности.



Способность ПКБ(NT1 религияДюроид6035HTC)

ПКБ-материал: ПТФЕ-композиты, наполненные керамикой
Наименование: NT1 резиновый металл
Диэлектрическая постоянная: 3.50±0.05
Количество слоев: Двухслойный, многослойный, гибридный ПКБ
Вес меди: 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Толщина ПКЖ: 10мл (0,254 мм), 20мл ((0,508 мм), 30мл (0,762 мм), 60мл ((1,524 мм)
Размер ПКБ: ≤ 400 мм х 500 мм
Маска для сварки: Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности: Голая медь, HASL, ENIG, OSP и т.д.



доска PCB 20mil RT/Duroid 6035HTC высокочастотная Rogers для усилителей силы
