фольга PCB 12.7mil Rogers RO4003C LoPro 2, который встали на сторону обработанная обратным

Спецификации

Номер модели :

BIC-129.V1.0

Место происхождения :

Китай

Количество минимального заказа :

1pcs

Условия оплаты :

T/T

Возможность поставки :

5000pcs в месяц

Срок поставки :

8-9 рабочих дней

Упаковывая детали :

Вакуум bags+Cartons

Основное вещество :

Ламинаты углерода керамические

Отсчет слоя :

Двухслойная, многослойная, гибридная печатная плата

Толщина Pcb :

12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil (0.526mm), 32.7mil (0.831mm), 60.7mil (1.542mm)

Размер PCB :

≤400 мм х 500 мм

Маска припоя :

Зеленый, черный, голубой, желтый, красный etc.

Медный вес :

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Поверхностный финиш :

Обнаженная медь, HASL, ENIG, OSP, олово etc погружения…

Описание

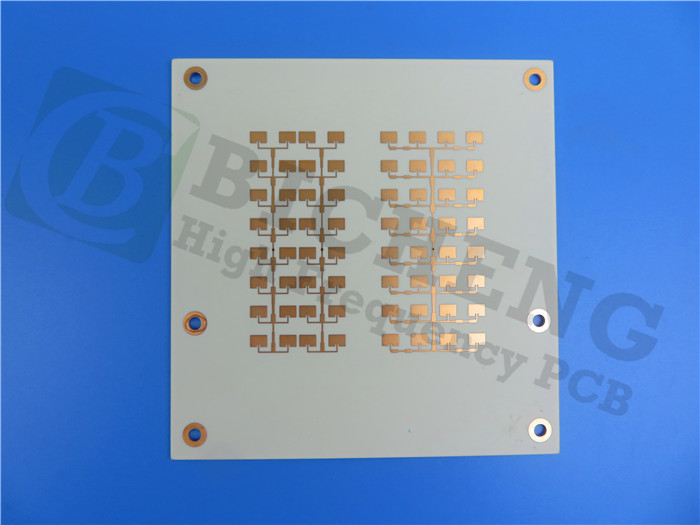

PCB Rogers двойного слоя построенный на обратном 12.7mil RO4003C LoPro обработал фольгу для высокоскоростных задних самолетов.

С помощью технологии уникального Rogers, обратн-обработанной фольге можно присоединиться к к регулярному диэлектрику RO4003C в ламинатах RO4003C LoPro. В результате ламинат сохраняет все желаемые характеристики типичной системы RO4003C слоистой пока уменьшающ потерю проводника для лучшей целостности вносимой потери и сигнала.

Особенности и преимущества:

Материалы RO4003C усиленный углерод/керамические ламинаты с очень обратным низкопрофильного обработали фольгу.

1. Более низкая вносимая потеря

2. Низкое PIM

3. Увеличенная целостность сигнала

4. Высокая плотность цепи

Низкий коэффициент Z-оси теплового расширения

1. Разнослоистая возможность доски

2. Гибкость дизайна

Неэтилированный процесс совместимый

1. Высокотемпературная обработка

заботы об окружающей среде 2.Meets

CAF устойчивый

Наша возможность PCB (RO4003C LoPro)

Наша возможность PCB (RO4003C LoPro)
Материал PCB:	Ламинаты углерода керамические
Обозначение:	RO4003C LoPro
Диэлектрическая константа:	3.38±0.05
Отсчет слоя:	Двойной слой, разнослоистый, гибридный PCB
Медный вес:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Толщина PCB:	12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil (0.526mm), 32.7mil (0.831mm), 60.7mil (1.542mm)
Размер PCB:	≤400mm x 500mm
Маска припоя:	Зеленый, черный, голубой, желтый, красный etc.
Поверхностный финиш:	Обнаженная медь, HASL, ENIG, OSP, олово etc погружения…

Некоторые типичные применения:

1. Применения цифров как серверы, маршрутизаторы, и высокоскоростные задние самолеты

2. Клетчатые антенны базовой станции и усилители силы

3. LNB для сразу спутников передачи

4. Личные знаки RF

фольга PCB 12.7mil Rogers RO4003C LoPro 2, который встали на сторону обработанная обратным

Типичные свойства RO4003C LoPro

RO4003C LoPro
Свойство	Типичное значение	Направление	Блоки	Условие	Метод теста
Диэлектрическая константа, отростчатое 	3,38 ± 0,05	z	--	10 GHz/23°C	IPC-TM-650 Stripline зажатое 2.5.5.5
Диэлектрическая константа,  дизайна	3,5	z	--	8 до 40 GHz	Метод длины дифференциального участка
Коэффициент энергопотерь загорает, 	0,0027 0,0021	z	--	10 GHz/23°C 2,5 GHz/23°C	IPC-TM-650 2.5.5.5
Термальное Coeffifi cient  r	40	z	ppm/°C	-50°C к 150°C	IPC-TM-650 2.5.5.5
Резистивность тома	1,7 x 1010		MΩ•см	COND A	IPC-TM-650 2.5.17.1
Поверхностная резистивность	4,2 x 109		MΩ	COND A	IPC-TM-650 2.5.17.1
Электрическая прочность	31.2(780)	z	KV/mm (V/mil)	0.51mm (0.020")	IPC-TM-650 2.5.6.2
Растяжимый модуль	26889(3900)	Y	MPa (kpsi)	RT	ASTM D638
Прочность на растяжение	141 (20,4)	Y	MPa (kpsi)	RT	ASTM D638
Flexural прочность	276(40)		MPa (kpsi)		IPC-TM-650 2.4.4
Сохранность формы	<0>	X, Y	mm/m (mils/дюйм)	после вытравите +E2/150°C	IPC-TM-650 2.4.39A
Coeffifi cient теплового расширения	11	x	ppm/°C	-55 к 288°C	IPC-TM-650 2.1.41
	14	y
	46	z
Tg	>280		°C TMA		IPC-TM-650 2.4.24.3
Td	425		°C TGA		ASTM D3850
Термальная проводимость	0,64		W/m/°K	80°C	ASTM C518
Абсорбция влаги	0,06		%	48 часов погружения 0,060" температура 50°C образца	ASTM D570
Плотность	1,79		gm/cm3	23°C	ASTM D792
Медная прочность корки	1,05 (6,0)		N/mm (pli)	после поплавка припоя 1 oz. Фольга TC	IPC-TM-650 2.4.8
Воспламеняемость	N/A				UL 94
Неэтилированный процесс совместимый	Да
