доска PCB 50mil RO3210 RF Rogers с золотом погружения для антенн заплаты микрополосковой линии
доска PCB 50mil RO3210 RF Rogers с золотом погружения для антенн заплаты микрополосковой линии
доска PCB 50mil RO3210 RF Rogers с золотом погружения для антенн заплаты микрополосковой линии
доска PCB 50mil RO3210 RF Rogers с золотом погружения для антенн заплаты микрополосковой линии
Спецификации
Номер модели :
BIC-057.V1.0
Место происхождения :
Китай
Количество минимального заказа :
1pcs
Условия оплаты :
T/T
Возможность поставки :
5000pcs в месяц
Срок поставки :
8-9 рабочих дней
Упаковывая детали :
Вакуум bags+Cartons
Базовый материал :
RO3210
Количество слоев :
2 слоя
Толщина ПКБ :
10,3 мм
Размер ПКБ :
102 х 102 мм = 1 PCS
Вес меди :
0.5 унций
Окончание поверхности :
Золото погружения
Описание

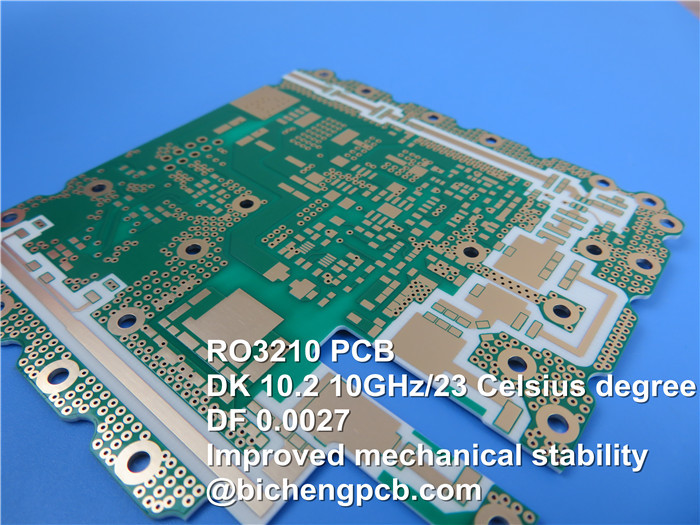

РоджерсРЧ ПХБ построены наRO3210 50 миллилитров 1,27 ммDK10.2 С погружением в золотодля антенн с микрорешеткой

(Корпусы печатных схем являются продуктами, изготовленными на заказ, изображение и показаны параметры только для справки)



Материалы высокочастотных цепей Rogers RO3210 представляют собой керамические ламинаты, усиленные тканым стекловолокном.Эти материалы спроектированы для исключительных электрических характеристик и механической устойчивости. Ламинаты RO3210 сочетают в себе гладкость поверхности нетканого ламината из ПТФЕ. Поскольку эти материалы могут быть изготовлены в ПКБ с использованием стандартных методов обработки платок из ПТФЕ,это приводит к массовому производству и получить конкурентоспособную цену на рынкеДиэлектрическая постоянная субстрата RO3210 равна 10,2 с коэффициентом рассеивания 0.0027.



Типичное применение:

1Инфраструктура базовой станции

2. LMDS и беспроводная широкополосная связь

3. Антенны для микроштрипов

4Беспроводные телекоммуникационные системы



Размер ПКБ 102 х 102 мм = 1 PCS
Тип доски Двусторонние ПХБ
Количество слоев 2 слоя
Компоненты поверхностного монтажа Да, да.
С помощью отверстий Да, да.
СТРАНКОВАНИЕ слоев медь ------- 18μm ((0,5 унций) + слой TOP пластинки
RO3210 1,270 мм
медь ------- 18μm ((0,5 унций) + пластинка BOT слой
Технологии
Минимальные следы и пространство: 6 мл / 4 мл
Минимальные / максимальные отверстия: 00,4 мм / 2,5 мм
Количество различных отверстий: 8
Количество отверстий: 32
Количество измельченных слотов: 0
Количество внутренних отрезков: Нет
Управление импеданцией: - Нет.
Номер золотого пальца: 0
Материал для доски
Эпоксид стекла: RO3210 1,270 мм
Окончательная фольга внешняя: 1 унция
Внутренняя конечная фольга: 1 унция
Окончательная высота ПХБ: 10,3 мм ± 10%
ПЛАТИРОВАНИЕ И ПОТРЕВАНИЕ
Поверхностная отделка Золото для погружения
Маска для сварки применяется: Никаких
Цвет маски для сварки: Никаких
Тип паяльной маски: Никаких
Контур/резка Маршрутизация
Маркировка
Страна легенды компонента Никаких
Цвет легенды компонента Никаких
Наименование или логотип производителя: Никаких
ВИА Плотное отверстие (PTH), минимальный размер 0,4 мм.
Оценка воспламеняемости UL 94-V0 Минимальное разрешение.
Размерная толерантность
Размер контура: 0.0059"
Площадь: 0.0029"
Толерантность сверла: 0.002"
ТЕСТ 100% электрическое испытание до отправки
Тип поставляемого произведения искусства файл электронной почты, Gerber RS-274-X, PCBDOC и т.д.
ЗОНА ОБЩЕСТВОЙ По всему миру, по всему миру.



доска PCB 50mil RO3210 RF Rogers с золотом погружения для антенн заплаты микрополосковой линии



RO3210 Типичная стоимость
Недвижимость RO3210 Направление Объекты Состояние Метод испытания
Диэлектрическая постоянная,ε Процесс 10.2±0.5 Z   10 ГГц 23°С IPC-TM-650 2.5.5.5 Застегнутая полоса
Диэлектрическая постоянная,εПроектирование 10.8 Z   от 8 до 40 ГГц Метод дифференциальной длины фазы
Фактор рассеивания,tanδ 0.0027 Z   10 ГГц 23°С IPC-TM-650 2.5.5.5
Тепловой коэффициент ε -459 Z ppm/°C 10 ГГц от 0°C до 100°C IPC-TM-650 2.5.5.5
Размерная стабильность 0.8 X, Y мм/м КОНД А ASTM D257
Сопротивляемость объема 103   MΩ.cm КОНД А IPC 2.5.17.1
Сопротивляемость поверхности 103   MΩ КОНД А IPC 2.5.17.1
Модуль тяги 579
517		 МД
CMD		 Кпси 23°C ASTM D 638
Поглощение воды <0.1 - % D24/23 IPC-TM-650 2.6.2.1
Специфическая температура 0.79   j/g/k   Расчеты
Теплопроводность 0.81   W/M/K 80°C АСТМ C518
Коэффициент теплового расширения
(-55-288°С)		 13
34
 		 X,Y
Z		 ppm/°C 23°C/50% RH IPC-TM-650 2.4.4.1
Td 500   °C TGA ASTM D3850
Плотность 3   gm/cm3
Прочность медной кожуры 11   ПЛИ 1 унция, EDC после сварки IPC-TM 2.4.8
Возгораемость V-0       UL 94
Процесс без свинца совместим Да, да.
