Высокочастотная печатная плата Rogers CLTE-XT, 1,016 мм
Высокочастотная печатная плата Rogers CLTE-XT, 1,016 мм
Высокочастотная печатная плата Rogers CLTE-XT, 1,016 мм
Высокочастотная печатная плата Rogers CLTE-XT, 1,016 мм
Высокочастотная печатная плата Rogers CLTE-XT, 1,016 мм
Высокочастотная печатная плата Rogers CLTE-XT, 1,016 мм
Спецификации
Номер модели :
БИК-210.V1.0
Место происхождения :
Китай
минимальное количество для заказа :
1 шт
Условия оплаты :
Т/Т
Возможность поставки :
5000 шт в месяц
Срок поставки :
8-9 рабочих дней
Детали упаковки :
Вакуумные пакеты+картонные коробки
базовый материал :
КЛТЕ-ХТ 1,016 мм
отсчет слоя :
2 слоя
Размер PCB :
65 мм х 150 мм = 1 шт.
Толщина PCB :
1,2 mm ±0.12
Маска припоя :
Зеленый цвет
Silkscreen :
Белый
Описание

Стекло PCB Rogers 40mil CLTE-XT 1.016mm высокочастотное сплетенное CLTE усилило PCB микроволны PTFE

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Общее описание

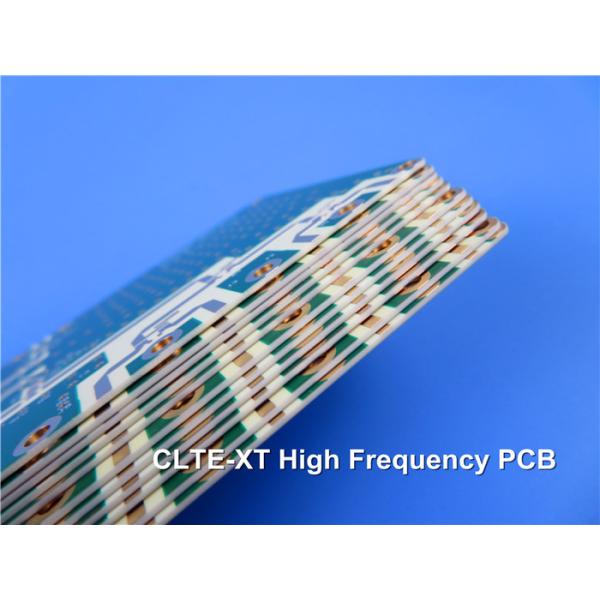

Это тип двухстороннего PCB частоты коротковолнового диапазона построенного на субстратах 40mil (1.016mm) CLTE-XT с зеленой маской припоя и белым silkscreen напечатанными на компонентных сторонах. Пусковые площадки защищены золотом погружения с минимумом золото 2 микродюймов никель сверх 120 micoinch. Доски имеют размер 150mm длинного и 65mm широких. Законченная медь стандартное 1oz.



Доски изготовлены строго согласно стандарту IPC-класса-Ii и цепи 100% открыт-короткой испытанным перед пересылкой. Они вакуум наполненный с сумкой 25 доск и 12 kg в коробку для делать доставку.



Спецификации PCB

РАЗМЕР PCB часть x 150mm=1 65mm
ТИП ДОСКИ Высокочастотный PCB
Количество слоев 2 слоя
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия N/A
STACKUP СЛОЯ медь ------- 0,5 oz) +plate верхний слой 17um (
CLTE-XT 1.016mm
медь ------- слой средства 17um (0,5 oz) +plate
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: mil 12 mil/12
Минимальные/максимальные отверстия: 0,4 mm/4,8 mm
Количество различных отверстий: 9
Количество буровых скважин: 102
Количество филированных слотов: 1
Количество внутренних вырезов: 1
Управление импеданса: нет
Номер пальца золота: 0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола: CLTE-XT 1.016mm
Окончательная фольга внешняя: 1 oz
Окончательная фольга внутренняя: 1 oz
Окончательная высота PCB: 1,2 mm ±0.12
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Золото погружения, 43,57%
Припаяйте маску для того чтобы примениться к: Обе стороны
Цвет маски припоя: Зеленый цвет
Тип маски припоя: Лоснистый
CONTOUR/CUTTING Трасса
МАРКИРОВКА
Сторона компонентного сказания Верхняя сторона
Цвет компонентного сказания Белый
Имя или логотип изготовителя: N/A
ЧЕРЕЗ Покрытый через отверстие (PTH), минимальный размер 0.4mm.
ОЦЕНКА FLAMIBILITY 94V-0
ДОПУСК РАЗМЕРА
Размер плана: 0,0059"
Плакировка доски: 0,0029"
Допуск сверла: 0,002"
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.



Наши преимущества

1. ISO9001, ISO14001, ISO13485, UL аттестовало изготовляя фабрику;

2. Проектирование предотвращает проблемы от происходить в подготовке производства;

3. Производство PCB строго согласно необходимым спецификациям;

4. мастерская 16000㎡; возможность выхода 30000㎡ в месяц; 8000 типов PCB в месяц;

5. Больше чем леты 20+ высокочастотного опыта PCB;

6. Отсутствие MOQ, низкой цены для прототипов и небольшого количества бегов;



Высокочастотная печатная плата Rogers CLTE-XT, 1,016 мм



Наша возможность PCB (2023)

　
Параметр Значение
Отсчеты слоя 1-32
Материалы субстрата RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, каппа 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917; CLTE, CLTE-XT, CLTE-AT, CLTE-MW; Nelco N4000, N9350, N9240; SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300; FR-4 (высокий Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 высокое CTI>600V; Polyimide, ЛЮБИМЕЦ; Ядр etc металла.
Максимальный размер Тест летая: 900*600mm, тест 460*380mm приспособления, отсутствие теста 1100*600mm
Допуск плана доски ±0,0059"(0.15mm)
Толщина PCB 0,0157" - 0,3937" (0.40mm--10.00mm)
Допуск толщины (T≥0.8mm) ±8%
Допуск толщины (t<0.8mm) ±10%
Толщина слоя изоляции 0,00295" - 0,1969" (0.075mm--5.00mm)
Минимальный след 0,003" (0.075mm)
Минимальный космос 0,003" (0.075mm)
Наружная медная толщина 35µm--350µm (1oz-10oz)
Внутренняя медная толщина 17µm--350µm (0.5oz - 10oz)
Буровая скважина (механическая) 0,0079" - 0,25" (0.2mm--6.35mm)
Законченное отверстие (механическое) 0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (механическое) 0,00295" (0.075mm)
Регистрация (механическая) 0,00197" (0.05mm)
Коэффициент сжатия 12:1
Тип маски припоя LPI
Минимальный мост Soldermask 0,00315" (0.08mm)
Минимальный зазор Soldermask 0,00197" (0.05mm)
Штепсельная вилка через диаметр 0,0098" - 0,0236" (0.25mm--0.60mm)
Допуск управлением импеданса ±10%
Поверхностный финиш HASL, HASL ЕСЛИ, ENIG, олово погружения, серебр погружения, OSP, палец золота, червонное золото покрыл etc.
