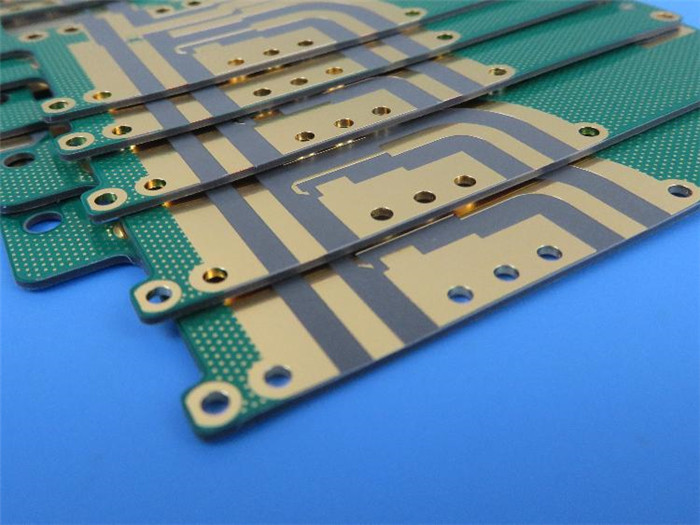

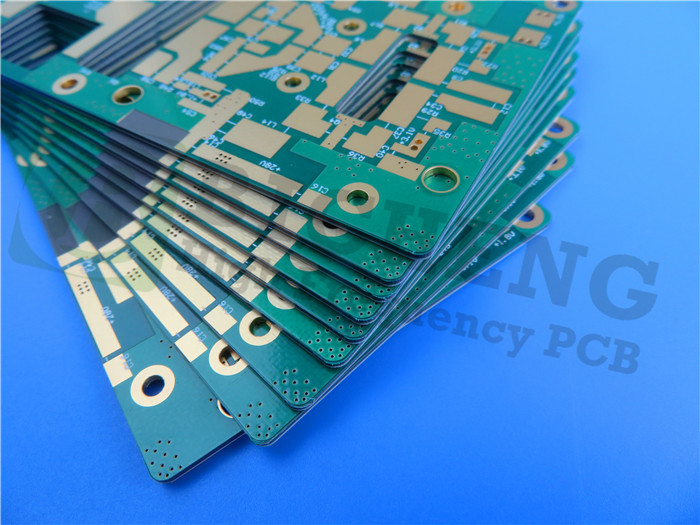

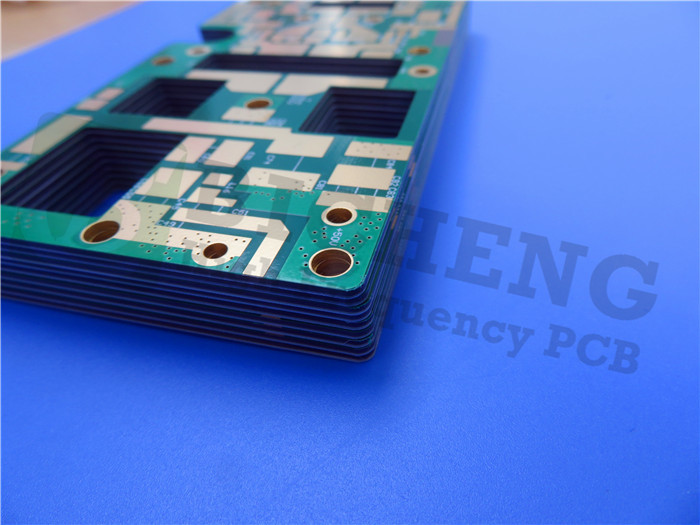

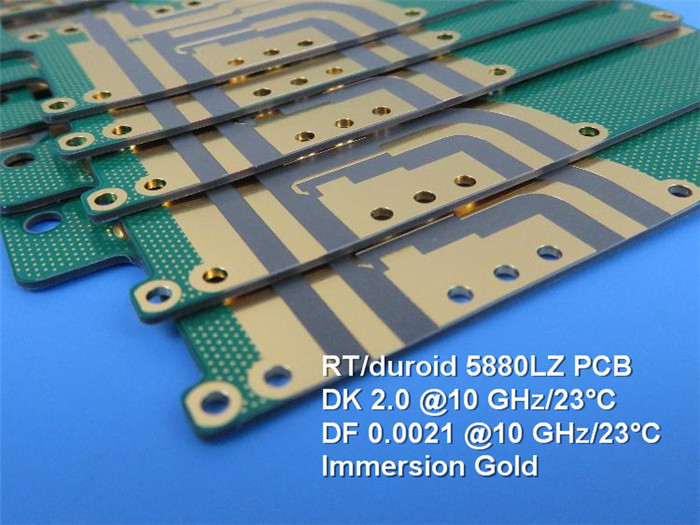

Двойник доски 10mil PCB RT5880LZ разнослоистый Rogers встал на сторону
Двойник доски 10mil PCB RT5880LZ разнослоистый Rogers встал на сторону
Двойник доски 10mil PCB RT5880LZ разнослоистый Rogers встал на сторону
Двойник доски 10mil PCB RT5880LZ разнослоистый Rogers встал на сторону
Двойник доски 10mil PCB RT5880LZ разнослоистый Rogers встал на сторону
Двойник доски 10mil PCB RT5880LZ разнослоистый Rogers встал на сторону
Двойник доски 10mil PCB RT5880LZ разнослоистый Rogers встал на сторону
Двойник доски 10mil PCB RT5880LZ разнослоистый Rogers встал на сторону
Спецификации
Номер модели :
BIC-191.V1.0
Место происхождения :
Китай
Количество минимального заказа :
1pcs
Условия оплаты :
T/T
Способность поставки :
5000pcs в месяц
Срок поставки :
8-9 рабочих дней
Упаковывая детали :
Вакуум bags+Cartons
Основное вещество :
Уникальные смеси PTFE
Отсчет слоя :
Двойной, который встали на сторону PCB, разнослоистый PCB, гибридный PCB
Толщина Pcb :
10mil (0.254mm), 20mil (0.508mm), 50mil (1.270mm), 100mil (2.540mm)
Размер PCB :
≤400 мм х 500 мм
Маска припоя :
Зеленый, черный, голубой, желтый, красный etc.
Медный вес :
0.5oz (17 µm), 1oz (35µm)
Поверхностный финиш :
Обнаженная медь, HASL, ENIG, серебр погружения, олово погружения, OSP, покрытые червонным золотом et
Описание



PCB 10mil 20mil 50mil Rogers RT/duroid 5880LZ высокочастотный и PCB 100mil RT5880LZ

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Ламинаты Rogers RT/duroid 5880LZ уникальные смеси PTFE, которые конструированы для взыскивать применения цепи stripline и микрополосковой линии. Уникальные результаты заполнителя в низкой плотности, облегченном материале для высокой эффективности и применениях веса чувствительных.



Очень низкая диэлектрическая константа равномерна от панели к панели и постоянн над широким диапазоном изменения частот. Свой низкий коэффициент энергопотерь расширяет пользу к Ku-диапазону и выше.



Особенности:

1. Самая низкая диэлектрическая константа 2,00 +/- 0,04

2. Низкий коэффициент энергопотерь выстраивая в ряд от .0021 до .0027 на 10GHz

3. Низкий коэффициент Z-оси теплового расширения на 40 ppm/°C

4. Облегченная/низкая плотность 1,4 gm/cm кв.

5. Равномерные электрические свойства над широким диапазоном изменения частот

6. Устойчивый ко всем растворителям и реагентам, горячий или холодный, нормально используемым в вытравливании или плакировке



Некоторые типичные применения:

1. Воздушнодесантное антенное устройство

2. Облегченные сети питания

3. Военные системы радиолокатора

4. Системы наведения ракеты

5. Цифровые антенны точкаые-точка радио



Двойник доски 10mil PCB RT5880LZ разнослоистый Rogers встал на сторону



Наша возможность PCB (RT/duroid 5880LZ)

Материал PCB: Уникальные смеси PTFE
Обозначение: RT/Duroid 5880LZ
Диэлектрическая константа: 2
Коэффициент энергопотерь 0,0021 10GHz
Отсчет слоя: Двойной, который встали на сторону PCB, разнослоистый PCB, гибридный PCB
Медный вес: 0.5oz (17 µm), 1oz (35µm)
Слоистая толщина: 10mil (0.254mm), 20mil (0.508mm), 50mil (1.270mm), 100mil (2.540mm)
Размер PCB: ≤400mm x 500mm
Маска припоя: Зеленый, черный, голубой, желтый, красный etc.
Поверхностный финиш: Обнаженная медь, HASL, ENIG, серебр погружения, олово погружения, OSP, покрытые червонным золотом etc…



Типичное значение RT/duroid 5880LZ

Свойство Типичное значение RT/duroid® 5880LZ Направление Блоки Условие Метод теста
Диэлектрическая константа er, процесс 2,00 ± 0,04 Z   10 GHz/23°C IPC-TM-650, 2.5.5.5
Диэлектрическая константа er, дизайн 2,00 Z   8 GHz - 40 GHz Метод длины дифференциального участка
Коэффициент энергопотерь, загорает Тип: 0,0021 Макс: 0,0027 Z   10GHz/23°C IPC-TM-650, 2.5.5.5
Термальный коэффициент диэлектрической константы, er +20 Z ppm/°C -50°C к 150°C 10GHz IPC-TM-650, 2.5.5.5
Резистивность тома 1,74 X 10^7   Mohm•см C-96/35/90 IPC-TM-650, 2.5.17.1
Поверхностная резистивность 2,08 X 10^6   Mohm C-96/35/90 IPC-TM-650, 2.5.17.1
Электрическая прочность 40   KV D48/50 IPC-TM-650, 2.5.6
Сохранность формы -0,38 X, Y %   IPC-TM-650, 2.4.39A
Абсорбция влаги 0,31   % 24 hours/23°C IPC-TM-650, 2.6.2.1
Термальная проводимость 0,33 Z W/m/°K 80°C ASTM C518
Коэффициент теплового расширения 54, 47 40 X, Y Z ppm/°C 0 к 150°C IPC-TM-650, 2.4.41
Дегазация
TML 0,01   %   ASTM E-595
CVCM 0,01
WVR 0,01
Плотность 1,4   gm/cm^3   ASTM D792
Медная корка >4,0   pli   IPC-TM-650, 2.4.8
Воспламеняемость V-O       UL 94
Неэтилированный процесс совместимый УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
