Rion Imu400 9 модуль инерциальной навигации для автоматизированных сельскохозяйственных машин
Rion Imu400 9 модуль инерциальной навигации для автоматизированных сельскохозяйственных машин
Rion Imu400 9 модуль инерциальной навигации для автоматизированных сельскохозяйственных машин
Rion Imu400 9 модуль инерциальной навигации для автоматизированных сельскохозяйственных машин
Rion Imu400 9 модуль инерциальной навигации для автоматизированных сельскохозяйственных машин
Rion Imu400 9 модуль инерциальной навигации для автоматизированных сельскохозяйственных машин
Спецификации
Номер модели :
IMU400
Место происхождения :
Китай
Количество минимального заказа :
100pcs
Условия оплаты :
T/T или PayPal
Срок поставки :
5-10 дней
Упаковывая детали :
коробка с губкой безопасности
Триаксиальное положение :
Азимут Угол ±180°,Ролл ±180°,Пич ±90°
Операционная пропускная способность :
>100Hz
Резолюция :
0.01°
Триаксиальный диапазон гироскопа :
250°/s
Нестабильность гиро-биаса ((аллан) :
40,5°/ч
Коэффициент случайного ходьбы по гироугольному углу ((аллан) :
0.25°/кв.м)
Стабильность гиробиаса (среднее значение в 10 сек.) :
80,5°/ч
Гиропредвзятость ((@Temp. -10°C~+65°C) :
± 0,25°/s ((RMS)
Ряд акселерометра :
±4g / ±8g (необязательно)
Разрешение акселерометра :
0.001g
Точность акселерометра :
1mg
Нестабильность акселерометра (Allan) :
00,05 мг
Ускоритель скорости коэффициент случайного ходьбы ((аллан :
0.015 м/с/кв. м ((ч)
Устойчивость к предвзятости акселерометра (среднее значение 10 с) :
0.15mg
Время начала :
500 мС
Входное напряжение :
DC3.3V ((Риппл<50mVpp)
Текущий :
70 мА
Рабочая температура :
-40 | +80℃
Температура хранения :
-40 | +80℃
Трудовая жизнь :
10 лет
Тариф выхода :
5Hz、15Hz、25Hz、35Hz、50Hz、100Hz можно установить
Выходной сигнал :
3.3V-TTL
MTBF :
≥ 98000 часов/час

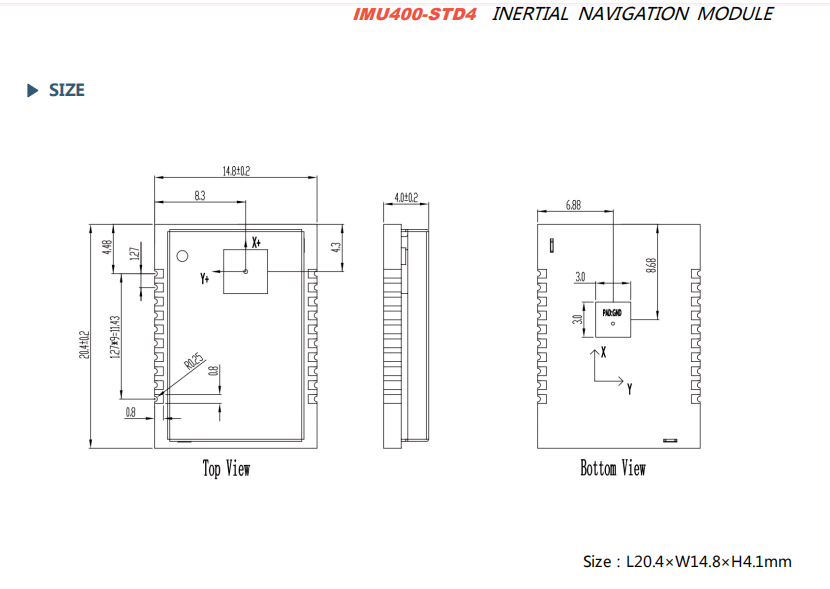

Размер :
L20.4×W14.8×H4.1 мм
Вес :
≤ 5 г
Описание

RION IMU400 ИНЕРЦИАЛЬНЫЙ НАВИГАЦИОННЫЙ МОДУЛ 9 СЕНСОР ОСНОГО ИЗВОДА для автоматизированных сельскохозяйственных машин



▶Общее описание

IMU400 - это гироскопический ИМУ, специализирующийся на сельскохозяйственных машинах с автоматическим навигационным пилотом, встроенный промышленный трехосевой гироскоп и трехосевой акселерометр.Продукт все еще может выдавать данные о плавном положении в случае высоких вибрационных характеристик сельскохозяйственных машинОн разработан на основе платформы измерения инерции MEMS.горизонтальный азимут, трехосевой угловой скорости, трехосевого ускорения и переднего осевого ускорения тела объекта;Он также может предоставить обратную связь в режиме реального времени подсчет выхода через Z-оси однооси интегрального выхода, чтобы сделать передние колеса сельскохозяйственных машин вращаются под точным углом; Этот продукт специально используется для автоматической сельскохозяйственной машины, точной работы и эффективности.Это важный компонент нового поколения автоматического точного сельскохозяйственного контроля..



▶ Ключевые особенности

★ Выход горизонтального угла азимута и угла положения

★ Угловая скорость вывода в реальном времени

★ Легкий вес

★ Долгая жизнь, сильная стабильность

★ Ускорение передней оси

★ Все твердое состояние

★ компактный и легкий дизайн

★ Выход TTL

★ 3.3ВДС питание



▶ Применение

★ Автоматизированные сельскохозяйственные машины

★ Точное сельское хозяйство

★ Комбинированный комбайнер

★ Культиватор



▶Спецификация



IMU400 Параметры

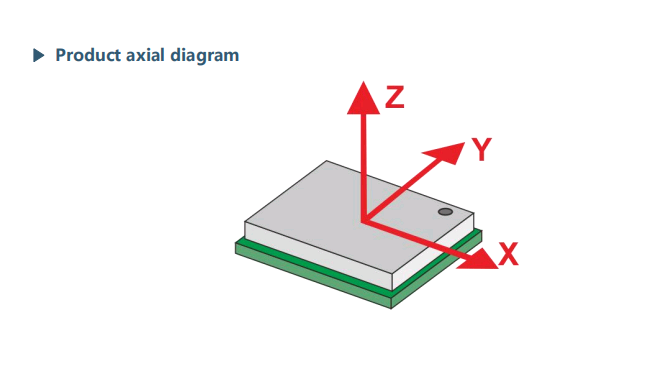

Триаксиальное положение Азимут Угол ±180°,Ролл ±180°,Пич ±90°
Операционная пропускная способность > 100 Гц
Резолюция 00,01°
Нелинейный 00,1% от ФС
Гиро Триаксиальный диапазон гироскопа 250°/с
Нестабильность предвзятости 40,5°/ч
Коэффициент угловой случайной прогулки ((аллан) 0.25°/кв.м)
Стабильность предвзятости (среднее значение 10s) 80,5°/ч
Гиропредвзятость ((@Temp. -10°C~+65°C) ± 0,25°/s ((RMS)
Ускоритель Диапазон ±4g / ±8g (необязательно)
Резолюция Условия испытания в диапазоне @4g 0.001г
Точность 1 мг
Нестабильность предвзятости 00,05 мг
Коэффициент скорости случайного ходьбы ((аллан) 0.015 м/с/кв. м ((ч)
Стабильность предвзятости (среднее значение 10s) 0.15 мг
Время начала 500 мс
Входное напряжение DC3.3V ((Риппл<50mVpp)
Текущий 70 мА
Рабочая температура -40 ~ +80°C
Температура хранения -40 ~ +85°C
Вибрация 5 г ~ 10 г
Влияние 200 грамм pk, 2 мс, 1/2 синус
Трудовая жизнь 10 лет
Коэффициент выработки 5Гц, 15Гц, 25Гц, 35Гц, 50Гц, 100Гц
Выходной сигнал 3.3V-TTL
MTBF ≥ 98000 часов/час
Устойчивость к ударам 100g@11ms,3 Осиевое направление (половина синусоида)
Противовибрация 10 гм, 10 ‰ 1000 Гц
Вес ≤ 5 г





Rion Imu400 9 модуль инерциальной навигации для автоматизированных сельскохозяйственных машин



Rion Imu400 9 модуль инерциальной навигации для автоматизированных сельскохозяйственных машин







▶ ПИН-ОБЯЗОВАНИЕ

Пины Сеть Описание
1 БООТ0 Пин MCU BOOT0, приостановленный или пониженный нормальный запуск
2 Перезагрузка MCU Reset pin, низкоуровневый reset
3 ГНД Мощность GND
4 ГНД Мощность GND
5 GPIO1 Пин MCU GPIO (запасный)
6 VCC ((3.3V) Вводная мощность
7 NC Пустое
8 NC Пустое
9 ГНД Мощность GND
10 VCC ((3.3V) Вводная мощность
11 NC Пустое
12 NC Пустое
13 UART3_RX MCU Серийный порт 3 прием, уровень TTL, РЕЗЕРВАННЫЙ
14 UART3_TX MCU Серийный порт 3 передача, уровень ТТЛ, РЕЗЕРВАННЫЙ
15 GPIO2 Пин MCU GPIO ((Запасный)
16 UART1_TX Модуль главного серийного порта передачи, уровень TTL
17 UART1_RX Модуль, принимающий главный серийный порт, уровень TTL
18 ГНД Мощность GND
19 SWDIO MCU SWD Pins для отладки и обновления
20 SWCLK MCU SWD Pins для отладки и обновления
