Одноканальное коаксиальное вращающееся контактное кольцо с частотой до 18 ГГц
Одноканальное коаксиальное вращающееся контактное кольцо с частотой до 18 ГГц
Спецификации
Номер модели :
‐ 01H LPHF
Место происхождения :
Китай
Количество минимального заказа :
1 PCS
Условия оплаты :
TT/CC/Paypal
Способность поставки :
500 частей неделя
Срок поставки :
2 недели ARO
Упаковывая детали :
Стандарт/по запросу
Диапазон изменения частот :
DC до 18 GHz
Тип интерфейса :
‐ SMA f SMA f (50ohms)
Пиковая сила, максимальная :
3 kw
Вращая скорость :
500 rpm
Температура :
‐ 55 до ℃ +85 (деятельность)
Время жизни, минута :
5 миллионов революции
Приложение 1 :
Антенны радара
Приложение 2 :
Управляемые на расстоянии корабли
Описание

Одноканальное коаксиальное роторное кольцо выскальзывания с частотой до 18 GHz





Описание



Соединения JINPAT широкополосные коаксиальные роторные отличают изрезанной конструкцией для того чтобы приспособиться к жестким условиям пока показывающ наградное представление. Если вам нужен особенные конфигурация или размер, то свяжитесь мы с вашими требованиями.

Ультра малопотертые дизайны



С широкополосной наивысшей мощностью GHz DC-18, встроенные дизайны с миниатюрой модели 10 киловаттов, технологии API предлагают правой модели роторное соединение для вашего применения. Наши инженеры продолжаются улучшить технологию для того чтобы обеспечить наших клиентов со стандартными и нестандартными конструкциями которые соотвествуют спецификациям и превышают ожидания.



Особенности

  • Коаксиальная линия с разъем-розетками n
  • Небольшой размер и легковес

Тщательное тестирование 100%



Мы контролируем критические участки производственного процесса осторожно с технологией регистрации данных и используем наши внутренние испытывая возможности от дизайна ко всему процессу продукции. Термины наших стандартных испытывая параметров включают: Начало вращающего момента, непрерывного вращающего момента, вносимой потери, VSWR и регуляции силы. Все соединения технологий роторные проходят неукоснительное электрическое и механическое испытание для критических параметров.



Спецификации



Спецификации
Тип интерфейса ‐ SMA f SMA f (50ohms) Стиль Я тип
Диапазон изменения частот DC до 18 GHz Участок ВАУ (степень максимальная) 1°
VSWR, МАКС

@ DC 1,3 до 10 GHz

1,4 @ 10 до 18 GHz

 Вносимая потеря, максимальная

0,25 DC dB @ до 10 GHz

0,30 GHz dB @ 10 до 18
VSWR ВАУ 0,05 Вносимая потеря, ВАУ 0,05 dB
Пиковая сила, максимальная 3 kW

Средняя мощность, максимальная.

@ температура тела максимальное 60℃

500 w @ 1 GHz

200 w @ 6 GHz

100 w @ 12 GHz

30 w @ 18 GHz
Вращая скорость, максимальная 500 rpm Время жизни, минута 5 миллионов революции

Температура

(Окружающий ряд)

 ‐ 55 до ℃ +85 (деятельность)

Влажность

(не ‐ конденсируя), максимальное

 85% (деятельность)
‐ 55 до ℃ +85 (хранение) 95% (хранение)



Главные программы

  • Башенки
  • Антенны радара
  • Управляемые на расстоянии корабли
  • Видео- системы охраны
  • Системы движения
  • Передача изображения
  • Передача контрольных данных радиосвязи
  • Наземный, корабельный и самолетная радиолокационная станция
  • Медицинский и промышленный
  • Авиадиспетчерская служба

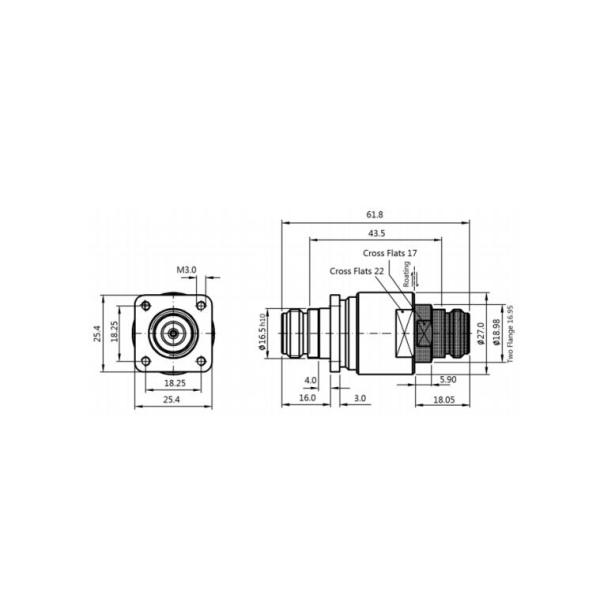

Чертеж плана

Одноканальное коаксиальное вращающееся контактное кольцо с частотой до 18 ГГц

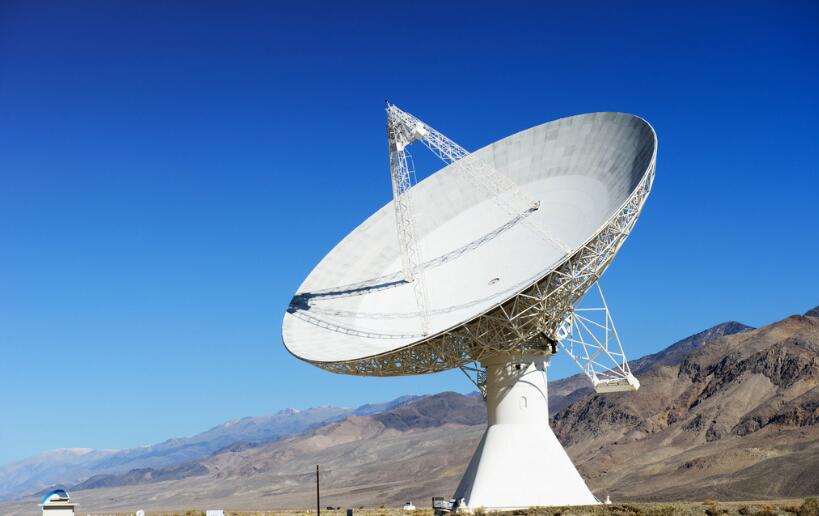

Изображение применения





Одноканальное коаксиальное вращающееся контактное кольцо с частотой до 18 ГГц



Возникновение компании



Одноканальное коаксиальное вращающееся контактное кольцо с частотой до 18 ГГцОдноканальное коаксиальное вращающееся контактное кольцо с частотой до 18 ГГцОдноканальное коаксиальное вращающееся контактное кольцо с частотой до 18 ГГцОдноканальное коаксиальное вращающееся контактное кольцо с частотой до 18 ГГцОдноканальное коаксиальное вращающееся контактное кольцо с частотой до 18 ГГцОдноканальное коаксиальное вращающееся контактное кольцо с частотой до 18 ГГц
Введение компании


JINPAT имеет многолетний опыт 20 в производстве КОЛЬЦА SLIP. Наша фабрика покрывает зону 7000 квадратных метров с профессиональной командой НИОКР, предварительным производственным оборудованием, и 300 умелыми работниками. Кольцо выскальзывания JINPAT один из самых знаменитых брендов в Европе и Северной Америке.

Оно выдвигало техническое оборудование с аппаратурами теста высокой точности. Наша сила человека настолько сведуща что мы отвечаем потребностямы различных клиентов с различными спецификациями в стойкости и надежном качестве.
