2,1" регулятор IC IPS дисплея ST7701S круга TFT 480x480 LCD дюйма весь интерфейс углов наблюдения SPI+RGB

2,1 дюйма вокруг TFT LCD, кругового TFT LCD 2,1" описание

Техник SF-TC210B-8947A-N Saef раскосный размер 2,1" модуль дюйма круговой TFT LCD с пикселами разрешения 480x480. Этот модуль построен внутри с ST7701S IC; он включает регулятор и функции IC водителя, поддерживают линию RGB и 3 интерфейс 18bits SPI, и ряда подачи напряжения (Vdd) от 2.5V к 4.8V, типичному 2.8V.

Модуль SF-TC210B-8947A-N TFT LCD круговой режим с яркостью 300 nits (типичное значение). Модуль также доступен для сопротивляющегося экрана касания и запроектированного емкостного экрана касания опционных. SF-TC210B-8947A-N может работать на температурах от -20℃ к +70℃; своя температурная амплитуда хранения от -30℃ к +80℃. Это 2,1" модуль дюйма TFT LCD широко использовано в машине кофе, микроволновой печи, блоке развертки, домашней автоматизации, системе управления доступом, контрольном оборудовании, анализаторах, системе безопасности, оросительной системе сада, etc.

Определение Pin

Pin1, LEDA, анод СИД.

Pin2, LEDK, катод СИД.

Pin3, LEDK, катод СИД.

Pin4, GND,   Земля.

Pin5, VCI,     Электропитание.

Pin6, RST,   Сигнал возврата, активный низкий уровень.

Pin7, NC.

Pin8, NC.

Pin9, SDA,   Сигнал данным по SPI.

Pin10, SCK, сигнал часов SPI.

Pin11, CS,     Сигнал обломока SPI отборный.

Pin12, PCLK, сигнал часов точки RGB.

Pin13, DE,     Данные по RGB разрешающий сигнал.

Pin14, VSYNC,   Сигнал рамки RGB синхронизируя.

Pin15, HSYNC,   Линия синхронизируя сигнал RGB.

Pin16~Pin33, сигнал данным по RGB. (DB0: Голубое LSB; DB5: Голубое MSB; DB6: Зеленое LSB; DB11: Зеленое MSB; DB12: Красное LSB; DB17: Красные MSB)

Pin34, GND,   Земля.

Pin35, TP_INT,   Interrup касания.

Pin36, TP_SDA, сигнал данным по касания I2C.

Pin37, TP_SCL, сигнал часов касания I2C.

Pin38, TP_RST, касание I2C переустановило сигнал.

Pin39, TP_VCI,   Электропитание касания

Pin40, GND,   Земля

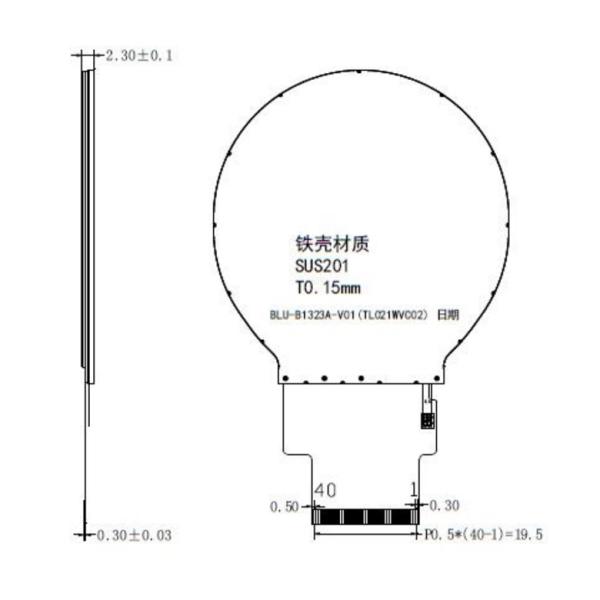

2,1 дюйма вокруг TFT LCD, кругового TFT LCD 2,1" чертеж

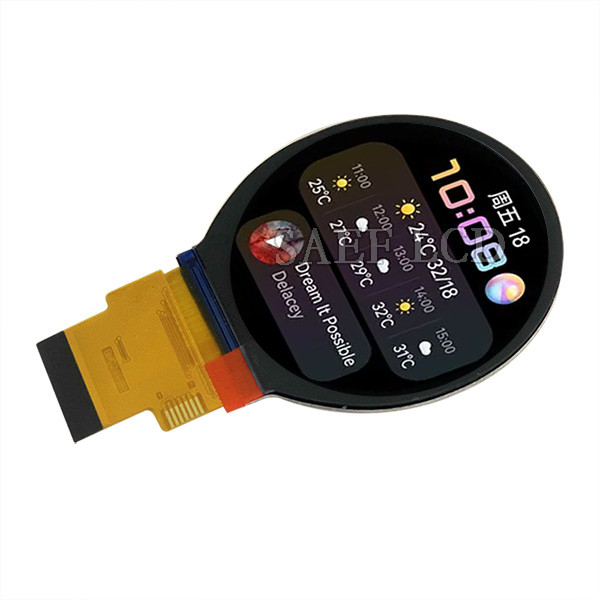

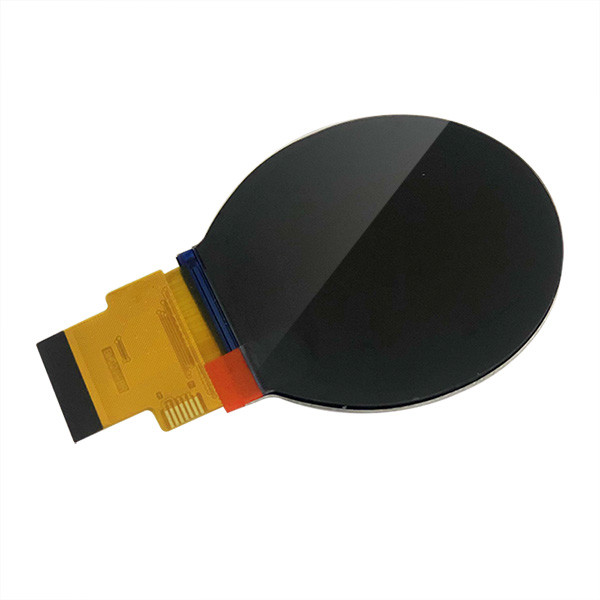

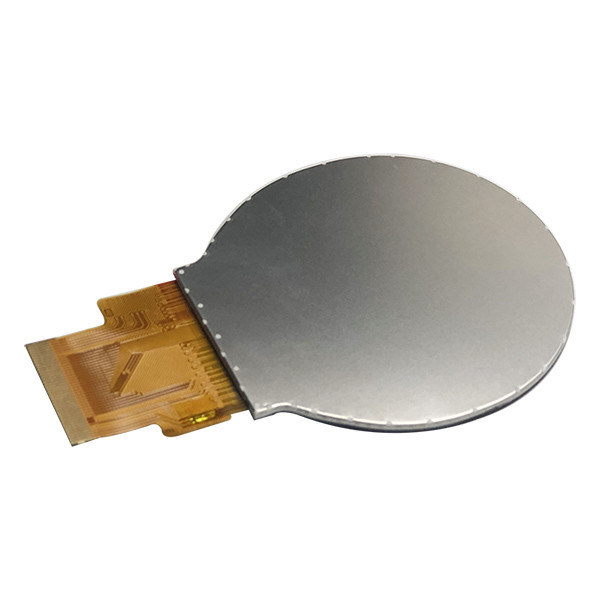

2,1 дюйма вокруг TFT LCD, кругового TFT LCD 2,1" реальное изображение продукта
