Морская перегородка вала зацепляя систему реактивного двигателя корабля
Морская перегородка вала зацепляя систему реактивного двигателя корабля
Спецификации
Место происхождения :
Китай
Номер модели :
Стандартный и подгонянный
Количество минимального заказа :
1
Упаковывая детали :
Поддон или индивидуальный
Срок поставки :
Согласно предложению
Условия оплаты :
TT, L/C, Etc.
Способность поставки :
Удовлетворяйте потребности клиентов
Размер вала :
Dia. Диаметр 25 to 150mm от 25 до 150 мм
Материал :
Чугун, Белый металл, Бронза, Медь
Сертификаты классификации :
CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Etc.
Описание

Морская перегородка вала зацепляя систему реактивного двигателя корабля



Описание:

Продукт применим к перегородке зацепляя между насосным отделением и машинным отделением (для скорости вала не больше чем 3 000 r/min). Он главным образом использован на кораблях транспортируя сырую нефть, нефтепродукты и жидкостные химикаты

Согласно охлаждающ режим привода разделен в следующие 2 категории: ) тип s водяного охлаждения, тип k воздушного охлаждения b)



Главные технические данные:

  1. Размер вала: Dia. 25 до 150mm
  2. Материал: Чугун, белый металл, бронза, медь
  3. Сертификаты классификации: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Etc.

Тип s

1. Этот тип будет состоять из по крайней мере одной пары затемнять подшипники ролика, уплотнения губы вращая вала резиновые, etc.

2. Полости охлаждать и смазки привода будут оборудованы с дисплеем температуры воспринимая контролирующ прибор и аппаратуру индикации уровня масла.

3. Привод должен быть оборудован с линией штуцером и breathable помохом штепсельной вилки разрядки

4. Привод будет установлен на вале стороны отсека насоса и будет оборудован с интерфейсом установки датчика температуры, который должен вызвать сигнал тревоги когда температура превышает 65' c.

5. Интерфейс ярлыка масла должен исполнить с JB/T 7942. 1 требование.

6. MPa входного давления 0,5 охлажденной воды.

6. Снабжение жилищем стальной часть структуры или литой стали.

8. Концы оси должны иметь по крайней мере один конец как гибкая муфта.



Тип k

1 прибор будет иметь камеру воздушного охлаждения и быть оборудованным с отверстием вытыхания.

2 прибор должны использовать сползая подшипники загерметизированные с Li основанным на тавотом.

3 концы вала должны иметь по крайней мере один конец как гибкая муфта.

4 привод будут установлены на подшипниках на стороне отсека насоса с интерфейсом установки для датчика температуры, который должен вызвать сигнал тревоги когда температура превышает 657.

5 снабжение жилищем стальной часть структуры или литой стали.



Основные технические параметры:



Тип s

Dia вала.
D		 D D1 D2 L L1 L2 Охлажденная вода
Подача		 Вес
mm mm mm mm mm mm mm (m3/h) kg
30 420 340 219 580 240 58 1 73
40 420 340 219 640 270 82 1 80
50 42 0 340 219 680 290 82 1 92
60 420 340 24 5 720 310 105 1 98
70 420 340 245 760 340 105 1 110
80 420 340 245 800 350 130 1,5 132
90 420 340 245 880 370 130 1,5 168
100 540 440 273 930 440 165 1,5 190




Тип k

Dia вала.
D		 D D1 L L1 L2 L3 Вес
mm mm mm mm mm mm mm kg
25 320 250 450 222 240 70 38
30 360 270 450 222 240 70 42
40 380 210 450 222 240 80 55
45 400 290 500 247 240 80 60
50 420 310 550 280 280 90 63
60 440 330 600 305 280 110 75
70 460 350 650 320 280 110 87
80 480 370 700 353 300 140 112
90 500 390 750 378 300 140 125
100 520 410 800 403 340 170 150
110 550 410 850 428 340 170 162
120 580 460 900 453 380 200 180
130 600 460 950 478 380 200 192
140 620 500 1000 503 420 230 210
150 640 500 1050 528 420 230 222

Тип Применимая скорость вала Работая температура Применимый диаметр вала
(r/min) ℃ mm
S ≤3000 0~+65 30~100
K ≤1000 - 25~150


Морская перегородка вала зацепляя систему реактивного двигателя корабля

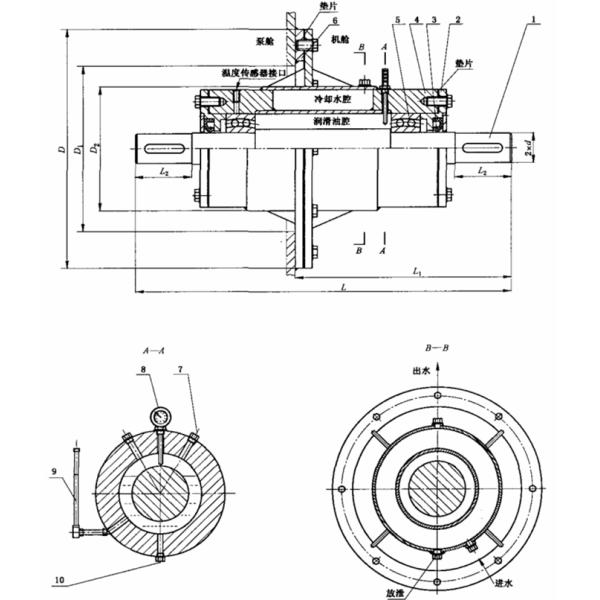

Чертеж морской перегородки вала зацепляя тип s



Морская перегородка вала зацепляя систему реактивного двигателя корабля

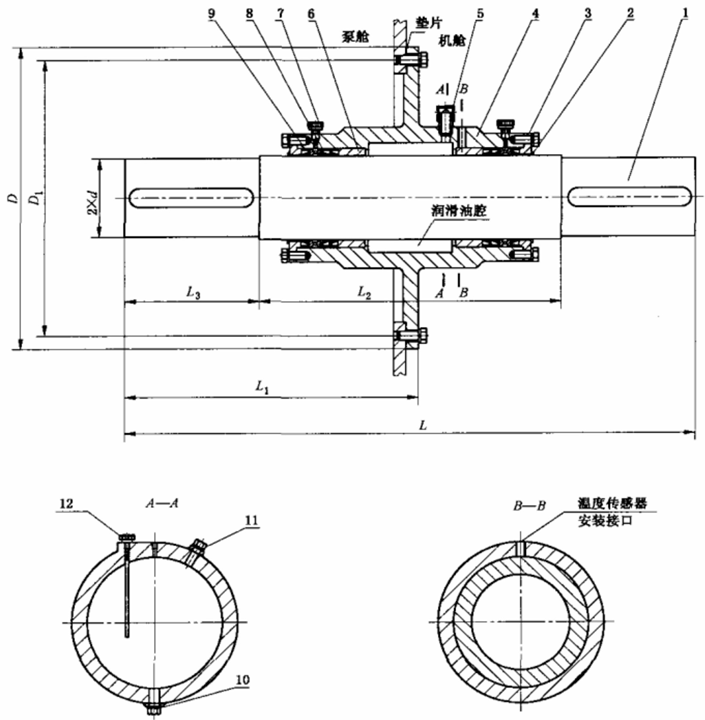

Чертеж морской перегородки вала зацепляя тип систему реактивного двигателя корабля k
