Высокоточная IC связующая машина 8-12 дюймовые вафли Умирающие связующие
Высокоточная IC связующая машина 8-12 дюймовые вафли Умирающие связующие
Высокоточная IC связующая машина 8-12 дюймовые вафли Умирающие связующие
Высокоточная IC связующая машина 8-12 дюймовые вафли Умирающие связующие
Спецификации
Номер модели :
WBD2200 PLUS
Место происхождения :
Шэньчжэнь, провинция Гуандун, Китай
Минимальное количество заказов :
≥ 1 п.п.
Условия оплаты :
T/T
Время доставки :
25 ~ 50 дней
Подробная информация об упаковке :
Коробки из фанеры
Имя :
IC Bonder
Модель :
WBD2200 PLUS
Размер машины :
2480 ((L) * 1470 ((W) * 1700 ((H) мм
Точность размещения :
≤±15um@3σ
Точность угла расположения :
± 0,3 °@3σ
Умирает размер :
0.25*0.25 мм - 10*10 мм
Режим движения ядра модуля :
Линейный двигатель + решетчатая шкала
Режим подачи клея :
Распределение + клея для покраски
Погрузка / разгрузка :
Руководство/автоматическое
настраиваемый :
Да, да.
Описание

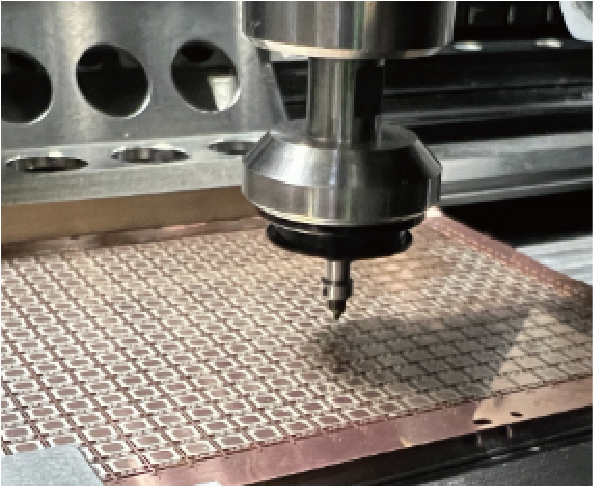

Автоматическая замена сопла высокоточная IC связующая машина WBD2200 PLUS 8-12 дюймовые пластины



Общий тип высокоточного IC-связника, который подходит для массовых продуктов загрузки пластин, упаковки SIP, Memory Stack Die (пачка памяти), CMOS, MEMS и других процессов.



Особенности:

  • Многослойная возможность
  • Автоматическая замена сопла
  • Размещение чипа Supermini
  • Совместима с 8-12 дюймовыми пластинами
  • Ультратонкая технология склеивания
  • Фотосъемка внизу, высокая точность размещения
  • Автоматическая погрузка и выгрузка
  • Автоматическая смена пластинки



Основное применение:

Он подходит для массовых продуктов загрузки пластин, а также для упаковки SIP, Memory Stack Die (пачка памяти), CMOS, MEMS и других процессов.медицинская электроника, оптоэлектроника, мобильные телефоны и другие отрасли.



Преимущество продукта:

Высокая точность

Точность: ±15μm@3σ

Угол: Размер проката: > 1 x 1 мм ±0,3°@3σ

Размер проката: < 1 х 1 мм ±1°@3σ

 Высокоточная IC связующая машина 8-12 дюймовые вафли Умирающие связующие

Загрузка материалового ящика

Полностью автоматическое питание и выгрузка Система обработки хранилищ, поддерживаемая соглашением о онлайн-коммуникации SMEMA, поддерживает протокол SECS/GEM

 Высокоточная IC связующая машина 8-12 дюймовые вафли Умирающие связующие

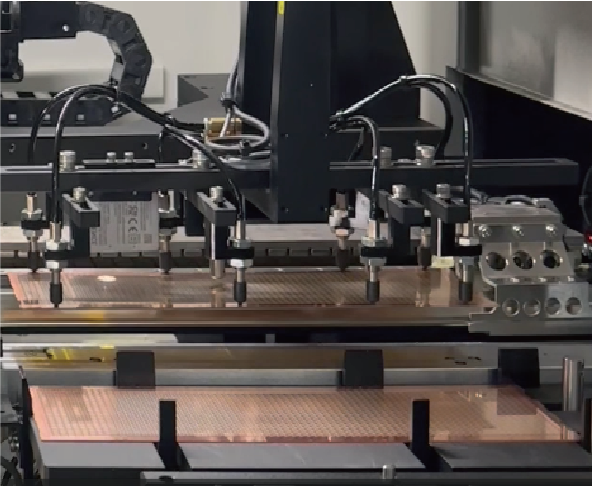

Загрузка накладной

Многочисленные способы подачи пищи, совместимые с функцией сбора пищи, улучшающие избирательность клиента

 Высокоточная IC связующая машина 8-12 дюймовые вафли Умирающие связующие

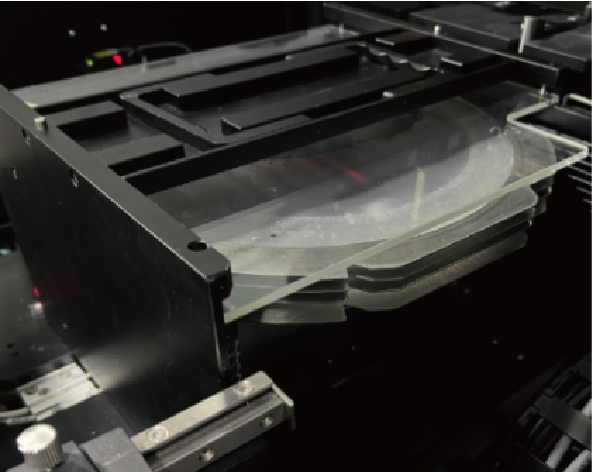

Станция соприкосновения

Оснащен полностью автоматической системой обработки загрузки и разгрузки пластин, поддержка протокола SECS/GEM

 Высокоточная IC связующая машина 8-12 дюймовые вафли Умирающие связующие

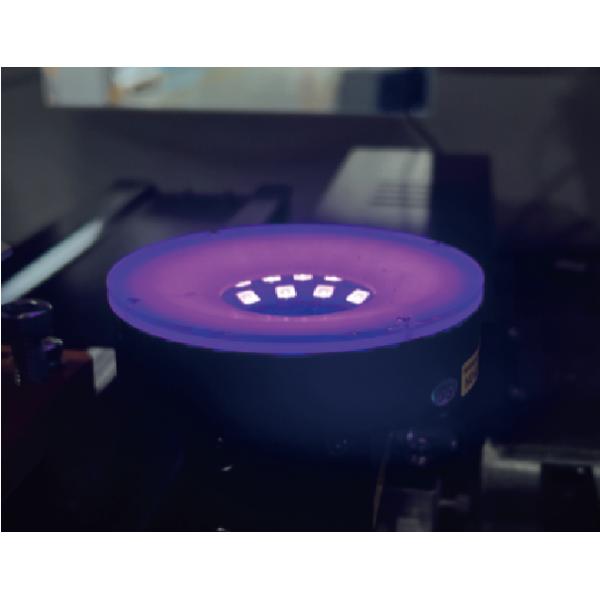

Визуальное распознавание

Разрешение 2448x2048

256 уровней серого

Поддержка шаблона серых значений, шаблона пользовательских форм

Платформа может быть расположена дважды

Ошибка угла ±0,01°

 Высокоточная IC связующая машина 8-12 дюймовые вафли Умирающие связующие

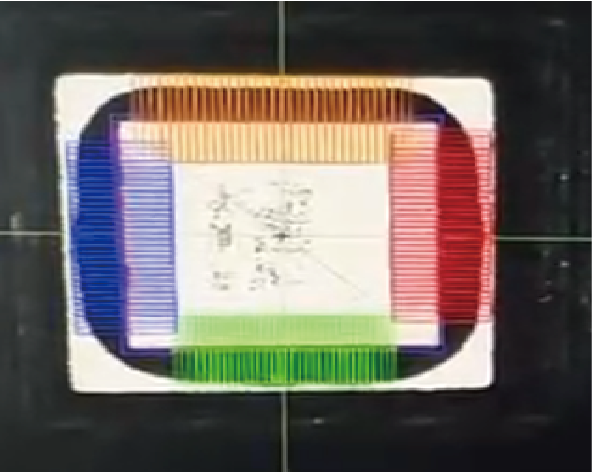

Компенсация в реальном времени

Он может обнаружить изображение после склеивания и сделать автоматическую компенсацию в режиме реального времени, чтобы обеспечить стабильную точность монтажа

 Высокоточная IC связующая машина 8-12 дюймовые вафли Умирающие связующие





Параметры продукта:

Положение Спецификация
Точность размещения ±15um@3σ
Точность угла расположения ±0,3°@3σ
Диапазон управления силой 20 ~ 1000 г ((с различными конфигурациями, максимальная поддержка 7500 г)
Точность управления силой 20g-150g:± 2g@3σ 150g-1000g:± 5%@3σ
Обработка кремниевых пластин ((мм) Максимальная длина 12 ′′ (300 мм) Совместимая длина 8 ′′ (150 мм)
Размер штампа ((мм) 0.25*0.25 мм - 10*10 мм
Погрузка / разгрузка Ручная / автоматическая
Коробка с применяемым материалом ((мм) L 110-310; W 20-110; H 70-153
Применимая свинцовая рама ((мм) L 100-300; W38-100; H 0,1-0.8
Режим движения модуля ядра Линейный двигатель + решетчатая весы
Режим подачи клея Распределение + клея для покраски
Фотосъемка внизу Вариант
Размер машины ((мм) L ((2480) * W ((1470) * H ((1700)
Вес Чистая масса оборудования: Приблизительно 1800 кг



Уведомления:

1.Выключатель защиты от утечки: ≥100 ма

2Потребность в сжатом воздухе: 0,4-0,6 МПа

Спецификация впускной трубы: Ø10 мм

3Требование вакуума: <-88 кПа

Спецификация впускной трубы: Ø10 мм

Трахельное существо: 2 шт.

4Потребности в энергии:

1Напряжение: AC220V, частота 50/60HZ;

Требования к проводу: трёхъядерный медный провод, диаметр провода ≥ 2,5 мм2, выключатель защиты от утечки 50А, выключатель защиты от утечки ≥ 100mA.

5.Земля должна выдерживать давление 800 кг/м2
