20 Нагревательные модули Печь с обратным потоком 10 КВт 10 Зон Печь с обратным потоком горячего воздуха
20 Нагревательные модули Печь с обратным потоком 10 КВт 10 Зон Печь с обратным потоком горячего воздуха
Спецификации
Номер модели :
UXT-810/810N по отношению кUXT-812/812N
Место происхождения :
Шэньчжэнь, провинция Гуандун, Китай
Минимальное количество заказов :
≥ 1 п.п.
Условия оплаты :
T/T
Время доставки :
25 ~ 50 дней
Подробная информация об упаковке :
Коробки из фанеры
Имя :
Печь для пайки оплавлением
Модель :
UTX-810/UTX-810N
Измерение :
6400 ((L) * 1580 ((W) * 1650 ((H) мм
Вес :
2500-2700 кг
Структура отопительной зоны :
10 отопительных зон, 20 тепловых модулей
Ширина PCB :
Min50mm-max400mm (необязательно с max510mm)
Высота компонента :
Высочайший боковой просвет 30 мм, нижний боковый просвет 25 мм
Сила :
AC3Ø 5W 380V 50/60HZ
Нормальная работа :
10 кВт
Диапазон регулирования температуры :
Температура в помещении до 320°C
Точность управлением Temp :
± 1°C
настраиваемый :
Да, да.
Описание
20 модулей отопления. Печь 10 кВт 10 зон
Обзор продукта

Оборудование серии UXT Series Reflow Machine предлагает низкое потребление энергии, обеспечивая высокопроизводительные возможности паяльницы для сборки печатных плат. Эта печь промышленного качества предназначена для точного контроля температуры и эффективной работы в различных электронных производственных приложениях.

Ключевые спецификации
Атрибут Ценить
Имя Стрелай для пайки
Модель UTX-810/UTX-810N
Измерение 6400 (L)*1580 (W)*1650 (h) мм
Масса 2500-2700 кг
Структура зоны нагрева 10 нагревательных зон, 20 модулей отопления
Ширина печатной платы Min50mm-max400 мм (опционально с Max510 мм)
Высота компонента Верхняя сторона зазор 30 мм, нижний боковой зазор25 мм
Власть AC3ø 5W 380V 50/60 Гц
Нормальный бег 10 кВт
Диапазон управления температурой Комнатная температура до 320 ℃
Точность управления температурой ± 1 ℃
Настраиваемый Да
Расширенные функции
  • Высокая эффективность:Оптимизированное распределение тепловой энергии с минимальной разницей поглощения между небольшими и большими компонентами
  • Теплоизоляция:Усовершенствованная структура печи снижает температуру поверхности и потерю тепла
  • Точный контроль:Импортированный контроллер ПЛК обеспечивает ± 1 ℃ Точность температуры
  • Прочная конструкция:Закаленные двойные направляющие направляющие с экономией стоимости 50%
  • Легкое обслуживание:Модульная система переработки канифорт с возможностями обслуживания онлайн
  • Запатентованный воздушный поток:Система конвекции горячего воздуха для более высокой компенсации тепла
  • Мониторинг:Встроенный мониторинг температуры печи с дополнительной генерацией кривой
  • Интеграция данных:Поддерживает подключение к системе MES для отслеживания
Системные компоненты
20 Нагревательные модули Печь с обратным потоком 10 КВт 10 Зон Печь с обратным потоком горячего воздуха

Общий вид духовки для режпения, показывающий полный промышленный дизайн

20 Нагревательные модули Печь с обратным потоком 10 КВт 10 Зон Печь с обратным потоком горячего воздуха

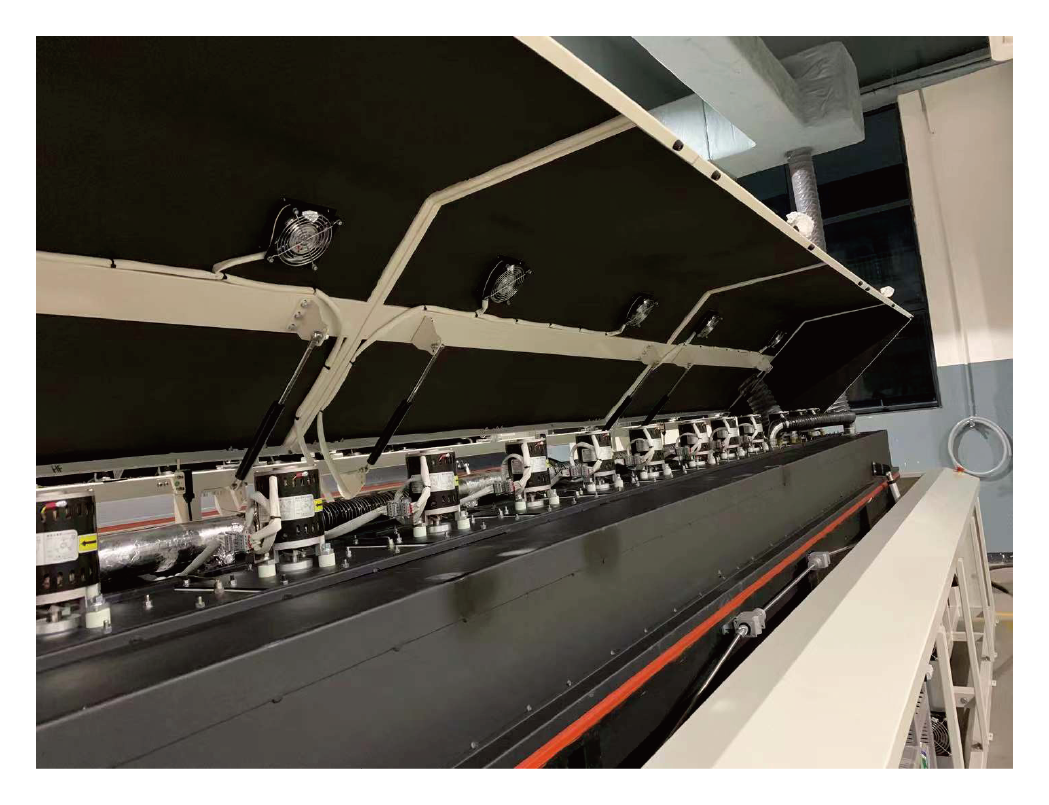

Модульная система отопления, разработанная для легкого обслуживания и очистки

20 Нагревательные модули Печь с обратным потоком 10 КВт 10 Зон Печь с обратным потоком горячего воздуха

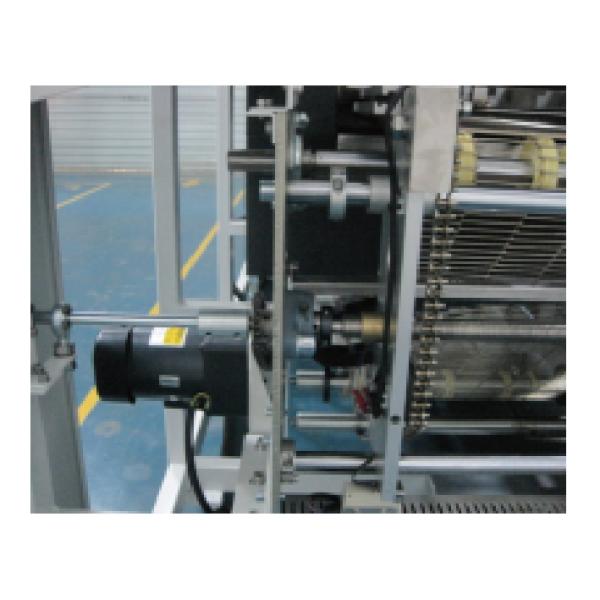

Регулировка ширины двойного режима с помощью аварийной ручной передачи

20 Нагревательные модули Печь с обратным потоком 10 КВт 10 Зон Печь с обратным потоком горячего воздуха

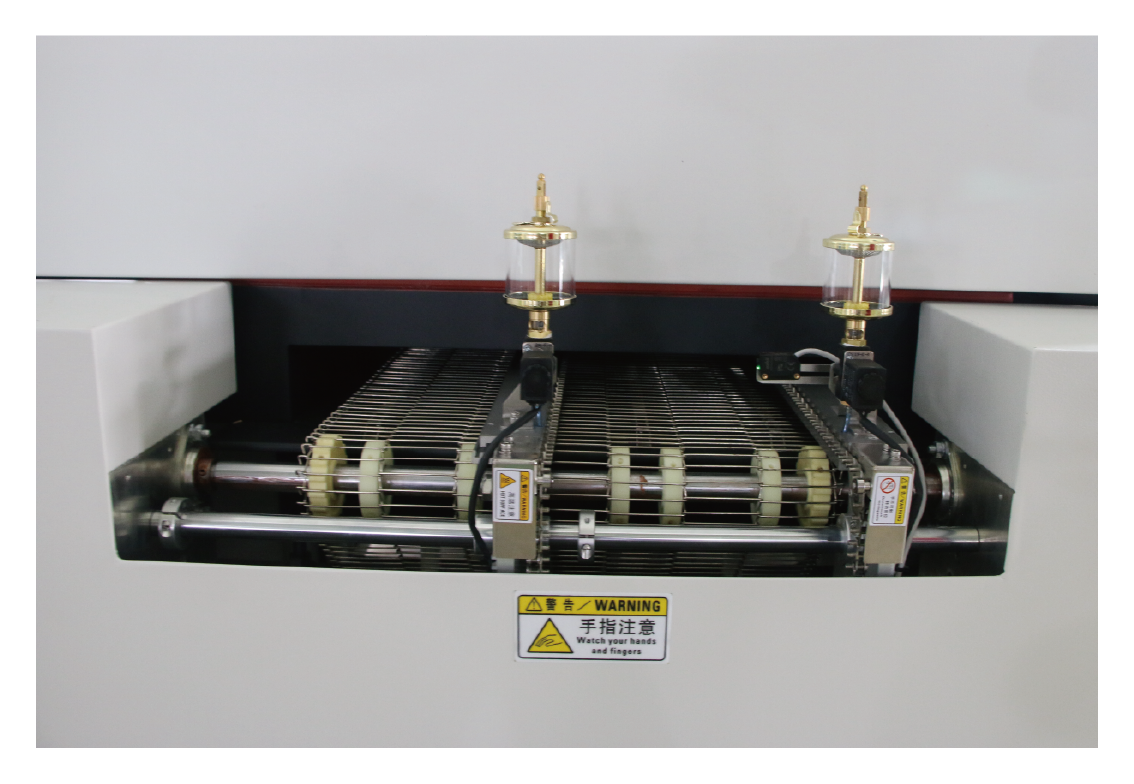

Специальная конструкция передачи обеспечивает стабильное движение печатных плат

20 Нагревательные модули Печь с обратным потоком 10 КВт 10 Зон Печь с обратным потоком горячего воздуха

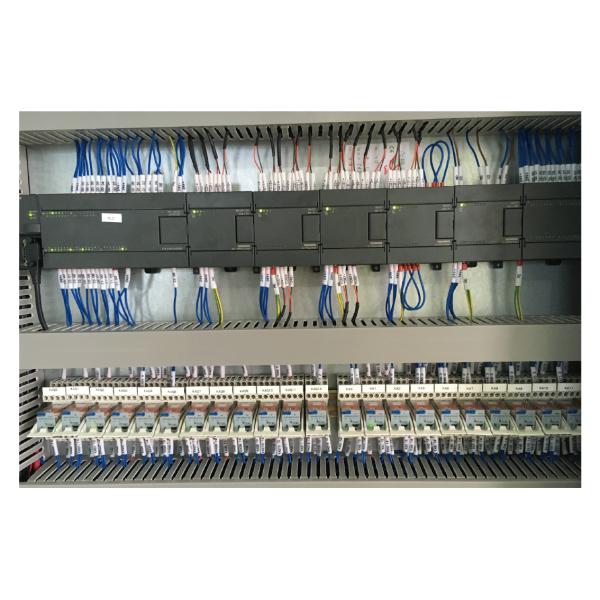

Усовершенствованная система управления с мощной функциональностью

Технические параметры
Модель № UTX-810/UTX-810N UTX-812/UTX-812N UTX-810/UTX-810N Двойные дорожки UTX-812/UTX-812N Двойные дорожки
Система отопления
Структура зоны нагрева 10 нагревательных зон, 20 модулей отопления 12 зон отопления, 24 модуля отопления 10 нагревательных зон, 20 модулей отопления 12 зон отопления, 24 модуля отопления
Длина зоны нагрева 3670 мм 4390 мм 3670 мм 4750 мм
Растопление времени 25 минут 25 минут 25 минут 25 минут
Диаметр выхода, смещение 2-Ø145, спрос на выхлоп 10 м³/мин x2
Система охлаждения
Охлаждающий тип Три зоны охлаждения: принудительное охлаждение воды
Длина зоны охлаждения 1250 мм
Сила чиллера 5p водяной чиллер
Конвейерная система
Ширина печатной платы Min50mm-max400 мм (опционально с Max510 мм) Регулируемая ширина для двойной дорожки MIN50MM-MAX250 мм Регулируемая ширина для одной дорожки min50mm-max450mm Min50mm-max400 мм (опционально с Max510 мм) Регулируемая ширина для двойной дорожки MIN50MM-MAX250 мм Регулируемая ширина для одной дорожки min50mm-max450mm
Направление конвейера L-> r, r-> l
Высота конвейера 900 ± 20 мм 900 ± 20 мм
Установленная железнодорожная сторона Передняя рельса фиксирована (вариант: задняя рельса. Фиксированная) Передние и задние направляющие рельсы зафиксированы, а средние два направляющих направляют подвижные
Тип конвейера Цепь + сетчатый ремень с синхронной передачей
Высота компонента Верхняя сторона зазор 30 мм, нижний боковой зазор25 мм
Скорость конвейера 300 мм-2000 мм/мин
Направляющая железнодорожная конструкция Специальное управление для упрочнения.
Система управления
Власть AC3ø 5W 380V 50/60 Гц
Общая мощность 96 кВт 117 кВт 96 кВт 117 кВт
Запустить силу 38 кВт 42 кВт 38 кВт 42 кВт
Нормальный бег 10 кВт 12 кВт 11 кВт 13 кВт
Диапазон управления температурой Комнатная температура до 320 ℃
Тип управления Система управления PC+PLC
Точность управления температурой ± 1 ℃ ± 1 ℃
Условие температуры печатной платы ± 1 ℃ ± 2 ℃
Хранилище данных Данные процесса и хранилище статуса
Защита от электроэнергии Оборудованные UPS
Операция интерфейс Windows китайский упрощен, английский онлайн бесплатный переключение
N2 Полное наполнение азота (модель с «n» относится к модели азота)
Протокол связи MES Стандартный
Компьютер Коммерческий ПК
Общий
Размер (LXWXH) 6400x1580x1650 мм 7120x1580x1650 мм 6400*1710*1650 мм 7120*1710*1650 мм
Масса 2500-2700 кг 3000-3200 кг 2900-3100 кг 3500-3700 кг
Система восстановления потока Стандартный
Цвет машины Ярко -морщинистый белый
Требования к установке

1Требования к мощности:
① Фаза пять провод: напряжение 380 В, частота 50/60 Гц;
Diameter Diameter выше 25 мм², выключатель защиты от утечки 160a, емкость выключателя утечки утечки 150-200 мА.

2. земля необходимо противостоять давлению 1000 кг/м².

3. Требования к внешней вентиляции: воздушный проток Ø145 мм, объем вентиляции 15-20 м³/мин.
