Кожух WCB соответствующий для предохранения от ранга -20℃~120℃ IP67

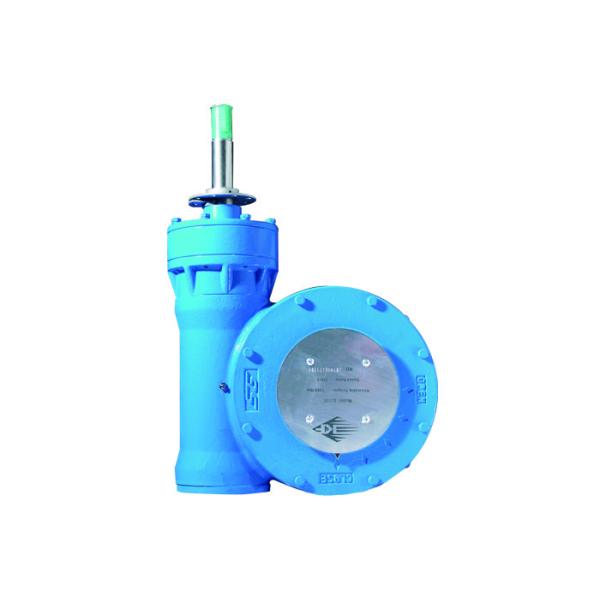

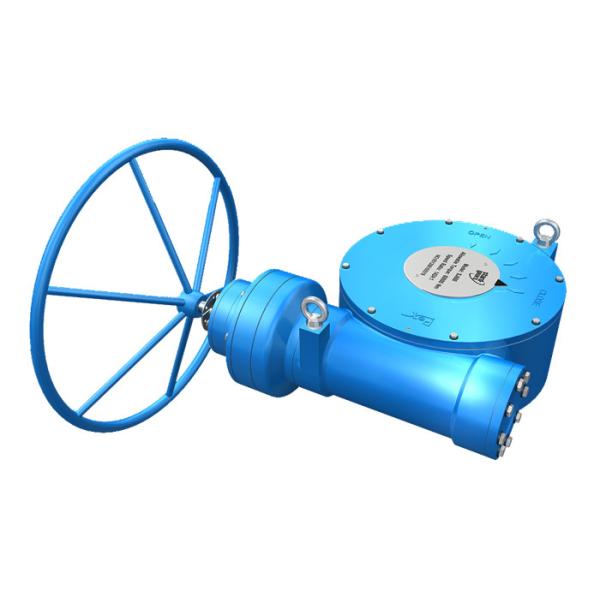

Операторы шестерни частично-поворота серии SJ многошаговые

Операторы шестерни частично-поворота серии SJ многошаговые широко использованы в водорослях, химических заводах, и электростанциях и для общих промышленных применений. Многошаговаяа модель SJ имеют коэффициент скорости меняя от 320:1 к 1728:1 и вращающему моменту выстраивая в ряд от 7000NM к 72000NM.

Инструкции для установки и деятельности

Соедините нижний фланец оператора шестерни с верхним фланцом клапана и сползите вал клапана в отверстие на шестерне червя. Затяните болт с буртиком. Клапан может быть закрыт путем поворачивать маховичок по часовой стрелке и раскрыл путем поворачивать маховичок против часовой стрелки. На верхней стороне оператора шестерни, установлены индикатор положения и маркировка положения, через который положением переключателя можно сразу наблюдать. Оператор шестерни также оборудован с механическим винтом предела, который можно отрегулировать и действовать для того чтобы ограничивать положение на положении переключателя весьма.

Характеристики продукта

• Кожух WCB
• Сваренный маховичок (200 или вышеуказанные)
• Предохранение от ранга IP67
• Никел-покрытый вал входного сигнала, с больше сопротивления к корозии
• Дуктильная шестерня червя утюга
• Материалы запечатывания NBR
• Соответствующий для -20℃ | условий труда 120℃

Изготовление на заказ

• Кожух LCB
• Предохранение от ранга IP68
• Бросьте маховичок (150~450)
• Шестерня червя алюминиевой меди
• Вал входного сигнала нержавеющей стали
• Для высокой температуры до 320℃
• Для низкой температуры вниз к -40℃
• Конструированный с механизмом замка

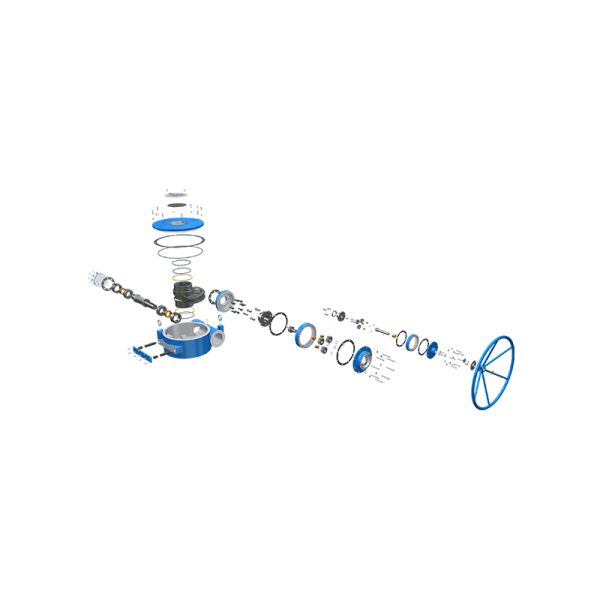

Главные компоненты перечисляют

Основной технический параметр

Коробки передач клапана серии SJ, многошаговые
Эта серия коробки передач клапана частично-поворота со снабжением жилищем литого железа широко использована в и для защите от огня, воде и электроэнергетиках, химических заводах и общих промышленн-целях.
- Менять от 320:1 к 1728:1 по отоношению к коэффициенту шестерни и от 7000NM к 72000NM по отоношению к вращающему моменту.
- Имейте уровни защиты IP65, IP67, и IP68 для варианта.
- WCBLCB для варианта.

Главный клиент: CIRCOR
