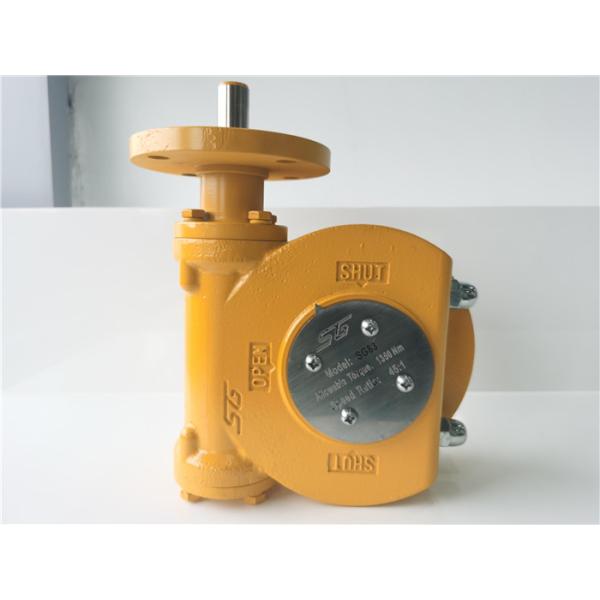

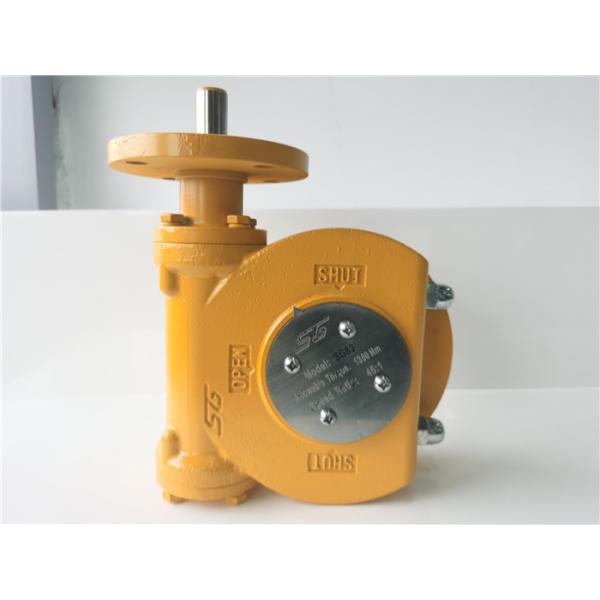

Дуктильный оператор IP67 шестерни клапан-бабочки утюга с электрическим силовым приводом набивкой NBR

Операторы шестерни частично-поворота серии SG использующие энергию электрическ

Серия SG 90° роторный оператор шестерни соответствующий для пользы на шариковых клапанах, клапан-бабочках, и клапанах штепсельной вилки с ручным, электрическим или гидравлическим приводом.

Скорость коэффициента: 31:1 | 190:1;

Вращающий момент выхода: 650 Nm | 50000Nm

Материал коробки передач: WCB

Материал шестерни червя: QT600-3

Вход защиты: IP67 | IP68

И фланцы входа и выхода соединяясь конструированы согласно ISO 5210 стандартов и ISO 5211.

Инструкции установки и деятельности

Выровняйте нижний фланец оператора шестерни с фланцом клапана пока затягивающ с винтами, и сползите вал клапана в отверстие на шестерне червя. Затяните болты с буртиком. Поверните маховичок по часовой стрелке для того чтобы закрыть клапан, и поверните маховичок против часовой стрелки для открытия клапана. Верхняя поверхность оператора шестерни оборудована с индикаторами положения и метками положения, через которые положением переключателя можно сразу наблюдать. Манипулятор шестерни также оборудован с механическим винтом предела, который можно отрегулировать для того чтобы ограничивать положение переключателя.

Характеристики продукта

Характеристики продукта

Кожух WCB

Сваренный маховичок (200 или вышеуказанные)

Предохранение от ранга IP67

Никел-покрытый вал входного сигнала, с больше сопротивления к корозии

Дуктильная шестерня червя утюга

Материалы запечатывания NBR

Соответствующий для -20℃ | условий труда 12℃

Изготовление на заказ

Изготовление на заказ

Предохранение от ранга IP68

Шестерня червя алюминиевой меди

Вал входного сигнала нержавеющей стали

Для высокой температуры до 220℃

Для низкой температуры вниз к -20℃

Главные компоненты перечисляют

Основной технический параметр

Главные клиенты: Клапан Уоррен/энергия/Velan форума клапан
