Операторы шестерни используемые совместно с электрическими силовыми приводами в нефтяной промышленности, классом IP68 защиты

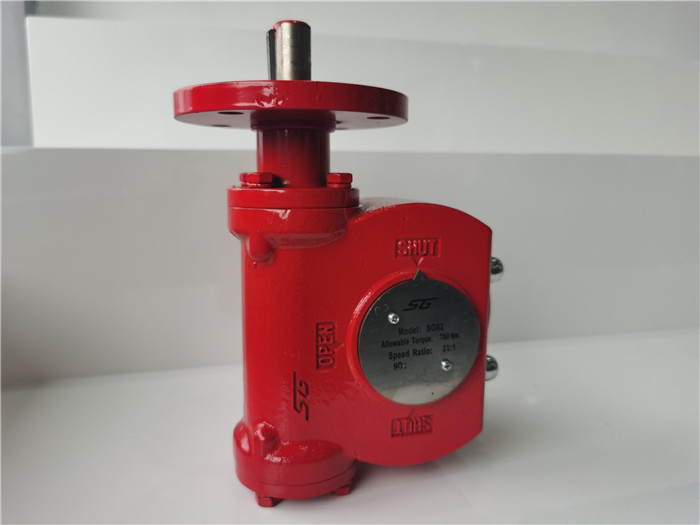

Операторы шестерни частично-поворота серии SG использующие энергию электрическ

Серия SG 90° роторный оператор шестерни соответствующий для пользы на шариковых клапанах, клапан-бабочках, и клапанах штепсельной вилки с ручным, электрическим или гидравлическим приводом.

Скорость коэффициента: 31:1 | 142:1;

Вращающий момент выхода: 650 Nm | 50000Nm

Материал коробки передач: WCB

Материал шестерни червя: QT600-3

Вход защиты: IP67 | IP68

И фланцы входа и выхода соединяясь конструированы согласно ISO 5210 стандартов и ISO 5211.

Инструкции установки и деятельности

Соедините нижний фланец оператора шестерни с верхним фланцом клапана и сползите вал клапана в отверстие на шестерне червя. Затяните болт с буртиком. Клапан может быть закрыт путем поворачивать маховичок по часовой стрелке и раскрыл путем поворачивать маховичок против часовой стрелки. На верхней стороне оператора шестерни, установлены индикатор положения и маркировка положения, через который положением переключателя можно сразу наблюдать. Оператор шестерни также оборудован с механическим винтом предела, который можно отрегулировать и действовать для того чтобы ограничивать положение на положении переключателя весьма.

Характеристики продукта

Характеристики продукта

Кожух WCB

Сваренный маховичок (200 или вышеуказанные)

Предохранение от ранга IP67

Никел-покрытый вал входного сигнала, с больше сопротивления к корозии

Дуктильная шестерня червя утюга

Материалы запечатывания NBR

Соответствующий для -20℃ | условий труда 120℃

Изготовление на заказ

Изготовление на заказ

Предохранение от ранга IP68

Шестерня червя алюминиевой меди

Вал входного сигнала нержавеющей стали

Для высокой температуры до 320℃

Для низкой температуры вниз к -40℃

Основной технический параметр

Главные клиенты: Клапан Уоррен/энергия/Velan форума клапан
