Спецификации
НОМЕР МОДЕЛИ :
ДН15-ДН2000
Место происхождения :
Китай
Количество минимального заказа :
1pcs
Условия оплаты :
L/C, D/A, D/P, T/T, западное соединение
Способность поставки :
2000TONS ОДИН МЕСЯЦ
Срок поставки :
15-30DAYS
Упаковывая детали :
PLYWOODEN И ПАЛЛЕТ
Метод продукции :
Выкованный
Стандарт :
BS4504
Давление :
PN6, PN10; PN16; PN25; PN40; PN63; ТАБЛИЦА D PN100 BS10, BS10 ТАБЛИЦА E
Ряд размера :
ДН15-ДН2000
Тип фланца :
Покройте фланец, шторку, выскальзывание дальше, сваривая шею, продетый нитку фланец
Материал :
Углерод стальное A105; C22.8; ST37.2; S235JR; нержавеющая сталь 304/304L; 316/316L;
Покрытие :
Черная краска, желтая краска, горячий гальванизированный, холодный гальванизировать и масло
Упаковка :
Случаи или паллет переклейки Seay достойные
Описание

BS4504 ПЛИТЫ PN10, PN16, СЛЕПОГО SLIP ФЛАНЕЦ ДАЛЬШЕ И СВАРЕННОГО ФЛАНЦА ШЕИ С ГОРЯЧИМ ГАЛЬВАНИЗИРОВАННЫМ ПОГРУЖЕНИЕМ





Продукт Introducting



Продукт Горячие фланцы ковкой стали
Стандарт BS4504
Тип фланца ПЛИТА 101; 105 ШТОРОК; СВАРИВАЯ ШЕЯ 111; 112 SLIP ДАЛЬШЕ; 113 ПРОДЕТЫХ НИТКУ BS10 ТАБЛИЦА D, СКАЗ E, ТАБЛИЦА F, ТАБЛИЦА H
Ряд размера DN10-DN2000
Давление PN6; PN10; PN16; PN25; PN40; PN63; PN100
Материал углерод стальное A105; C22.8; ST37.2; S235JR; нержавеющая сталь 304/304L; 316/316L;
Упаковка seay достойные случаи или паллет переклейки





Продукт: Горячие фланцы ковкой стали

Стандарт: BS4504

Тип фланца: ПЛИТА 101; 105 ШТОРОК; СВАРИВАЯ ШЕЯ 111; 112 SLIP ДАЛЬШЕ; 113 ПРОДЕТЫЙ НИТКУ

Ряд размера: DN10-DN2000

Давление: PN6; PN10; PN16; PN25; PN40; PN63; PN100

Материал: углерод стальное A105; C22.8; ST37.2; S235JR; нержавеющая сталь 304/304L; 316/316L;

Упаковка: seay достойные случаи или паллет переклейки



BS10 ТАБЛИЦА D E f h выковала ФЛАНЕЦ BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160BS10 ТАБЛИЦА D E f h выковала ФЛАНЕЦ BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160BS10 ТАБЛИЦА D E f h выковала ФЛАНЕЦ BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

Размеры фланца BS 10

Размеры фланца BS 10 2Table d





Номинальный O.D Dia. Dia. Но. Dia. Толщина
Размер трубы Труба Фланец Круг болта Болт Болт

1/2» 21,3 95,3 66,7 4 12,7 4,8
3/4" 26,7 101,6 73,0 4 12,7 4,8
1" 33,4 114,3 82,6 4 12,7 4,8
1 1/4" 42,2 120,7 87,6 4 12,7 6,4
1 1/2» 48,3 133,4 98,4 4 12,7 6,4
2" 60,3 152,4 114,3 4 15,9 7,9
2 1/2» 73,0 165,1 127,0 4 15,9 7,9
3" 88,9 184,2 146,1 4 15,9 9,5
3 1/2» 101,6 203,2 165,1 4 15,9 9,5
4" 114,3 215,9 177,8 4 15,9 9,5
5" 141,3 254,0 209,6 8 15,9 12,7
6" 168,3 279,4 228,6 8 15,9 12,7
7" 190,5 304,8 260,4 8 15,9 12,7
8" 219,1 336,6 292,1 8 15,9 12,7
9" 244,5 368,3 323,9 8 15,9 15,9
10" 273,0 406,4 355,6 8 19,1 15,9
12" 323,9 457,2 406,4 12 19,1 15,9
14" 355,6 527,1 469,9 12 22,2 19,1
16" 406,4 577,9 520,7 12 22,2 19,1
18" 457,2 641,4 584,2 12 22,2 22,2
20" 508,0 704,9 641,4 16 22,5 25,4
24" 609,6 825,5 755,7 16 25,4 28,6



Размеры фланца таблицы e BS 10



Номинальный Dia. Dia.   Но. Dia.   Толщина
Размер трубы Фланец Круг болта   Болт Болт
1/2»   95,3 66,7 4   12,7     6,4
3/4"   101,6 73,0 4   12,7     6,4
1"   114,3 82,6 4   12,7     7,1
1 1/4"   120,7 87,3 4   12,7     7,9
1 1/2»   133,4 98,4 4   12,7     8,7
2"   152,4 114,3 4   15,9     9,5
2 1/2»   165,1 127,0 4   15,9     10,3
3"   184,2 146,1 4   15,9     11,1
3 1/2»   203,2 165,1 8   15,9     11,9
4"   215,9 177,8 8   15,9     12,7
5"   254,0 209,6 8   15,9     14,3
6"   279,4 228,6 8   19,1     17,5
7"   304,8 260,4 8   19,1     19,1
8"   336,6 292,1 8   19,1     19,1
9"   368,3 323,9 12   19,1     20,6
10"   406,4 355,6 12   19,1     22,2
12"   457,2 406,4 12   22,2     25,4
14"   527,2 469,9 12   22,2     25,4
16"   577,9 520,7 12   22,2     25,4
18"   641,4 584,2 16   22,2     28,6
20"   704,9 647,4 16   22,2     31,8
24"   825,5 755,7 16   25,4     38,1



Размеры фланца f таблицы BS 10



Номинальный O.D. Dia Dia Но. Dia. Толщина
Размер трубы Труба Фланец Круг болта Болт Болт
1/2» 21,3 95,3 66,7 4 12,7 9,5

3/4" 26,7 101,6 73,0 4 12,7 9,5
1" 33,4 120,7 87,3 4 15,9 9,5
1 1/4" 42,2 133,4 98,4 4 15,9 12,7
1 1/2» 48,3 139,7 104,8 4 15,9 12,7
2" 60,3 165,1 127,0 4 15,9 15,9
2 1/2» 73,0 184,2 146,1 8 15,9 15,9
3" 88,9 203,2 165,1 8 15,9 15,9
3 1/2» 101,6 215,9 177,8 8 15,9 19,1
4" 114,3 228,6 190,5 8 15,9 19,1
5" 141,3 279,4 235,0 8 19,1 22,2
6" 168,3 304,8 260,4 12 19,1 22,2
7" 190,3 336,6 292,1 12 19,1 22,2
8" 219,1 368,3 323,9 12 19,1 25,4
9" 244,5 406,4 355,6 12 22,2 25,4
10" 273,0 431,8 381,0 12 22,2 25,4
12" 323,0 489,0 438,2 16 22,2 28,6
14" 355,6 552,5 495,3 16 25,4 31,8
16" 406,4 609,6 552,5 20 25,4 31,8
18" 457,2 673,1 609,6 20 28,6 34,9
20" 508,0 736,6 673,1 24 28,6 38,1
24" 609,6 850,9 781,1 24 31,8 41,3



Размеры фланца h таблицы BS 10



Номинальный   Dia Dia.   Но.   Dia.   Толщина
Размер трубы   Фланец Круг болта   Болт   Болт
1/2»   114,3 82,6   4   15,9     12,7
3/4"   114,3 82,6   4   15,9     12,7
1"   120,78 87,3   4   15,9     14,3
1 1/4"   133,4 98,4   4   15,9     17,5
1 1/2»   139,7 104,8   4   15,9     17,5
2"   165,1 127,0   4   15,9     19,1
2 1/2»   184,2 146,1   8   15,9     19,1
3"   203,2 165,1   8   15,9     22,2
3 1/2»   215,9 177,8   8   15,9     22,2
4"   228,6 190,5   8   15,9     25,4
5"   279,4 235,0   8   19,1     28,6
6"   304,8 260,4   12   19,1     28,6
7"   336,6 292,1   12   19,1     31,8
8"   368,3 323,9   12   19,1     31,8
9"   406,4 355,6   12   22,2     34,9
10"   431,8 381,0   12   22,2     34,9
12"   489,0 438,2   16   22,2     38,1
14"   552,5 495,3   16   25,4     41,3
16"   609,6 552,5   20   25,4     44,5
18"   673,1 609,6   20   28,6     47,6
20"   736,6 673,1   24   28,6     50,8
24"   850,9 781,1   24   31,8     57,2



Размеры фланцов BS 10 в mm, размерах фланцов BS 10



НОМИНАЛЬНАЯ СКВАЖИНА
15
ДИАМЕТР ПО ФЛАНЦУ в mm
PCD
БОЛТЫ
BOLTSIZE
РАЗМЕР ОТВЕРСТИЯ
ТОЛЩИНА
Таблица d 3 3/4"/95 2 5/8"/67 4 1/2» 9/16"/14 3/8"/10
Таблица e 3 3/4"/95 2 5/8"/67 4 1/2» 9/16"/14 3/8"/10
Таблица f 3 3/4"/95 2 5/8"/67 4 1/2» 9/16"/14 3/8"/10
Таблица h 4» 1/2/114 3 1/4"/83 4 5/8" 11/16"/17 » 1/2/13
Таблица j 4» 1/2/114 3 1/4"/83 4 5/8" 11/16"/17 5/8"/16
Таблица k 4» 1/2/114 3 1/4"/83 4 5/8" 11/16"/17 3/4"/19
НОМИНАЛЬНАЯ СКВАЖИНА
20
ДИАМЕТР ПО ФЛАНЦУ в mm
PCD
БОЛТЫ
BOLTSIZE
РАЗМЕР ОТВЕРСТИЯ
ТОЛЩИНА
Таблица d 4"/102" 2 7/8"/73" 4 1/2» 9/16"/14" 3/8"/10"
Таблица e 4"/102" 2 7/8"/73" 4 1/2» 9/16"/14" 3/8"/10"
Таблица f 4"/102" 2 7/8"/73" 4 1/2» 9/16"/14" 3/8"/10"
Таблица h 4» 1/2/114" 3 1/4"/83" 4 5/8" 11/16"/17" » 1/2/13"
Таблица j 4» 1/2/114" 3 1/4"/83" 4 5/8" 11/16"/17" 5/8"/16"
Таблица k 4» 1/2/114" 3 1/4"/83" 4 5/8" 11/16"/17" 3/4"/19"
НОМИНАЛЬНАЯ СКВАЖИНА
25
ДИАМЕТР ПО ФЛАНЦУ
PCD
БОЛТЫ
BOLTSIZE
РАЗМЕР ОТВЕРСТИЯ
ТОЛЩИНА
Таблица d 4» 1/2/114 3 1/4"/83 4 1/2» 9/16"/14 3/8"/10
Таблица e 4» 1/2/114 3 1/4"/83 4 1/2» 9/16"/14 3/8"/10
Таблица f 4 3/4"/121 3 7/16"/87 4 5/8" 9/16"/14 3/8"/10
Таблица h 4 3/4"/121 3 7/16"/87 4 5/8" 11/16"/17 9/16"/14
Таблица j 4 3/4"/121 3 7/16"/87 4 5/8" 11/16"/17 3/4"/19
Таблица k 5"/127 3 3/4"/95 4 5/8" 11/16"/17 7/8"/22
НОМИНАЛЬНАЯ СКВАЖИНА
32
ДИАМЕТР ПО ФЛАНЦУ
PCD
БОЛТЫ
BOLTSIZE
РАЗМЕР ОТВЕРСТИЯ
ТОЛЩИНА
Таблица d 4 3/4"/121 3 7/16"/87 4 1/2» 9/16"/14 » 1/2/13
Таблица e 4 3/4"/121 3 7/16"/87 4 1/2» 9/16"/14 » 1/2/13
Таблица f 5 1/4"/133 3 7/8"/98 4 5/8" 11/16"/17 » 1/2/13
Таблица h 5 1/4"/133 3 7/8"/98 4 5/8" 11/16"/17 11/16"/17
Таблица j 5 1/4"/133 3 7/8"/98 4 5/8" 11/16"/17 3/4"/19
Таблица k 5 1/4"/133 3 7/8"/98 4 5/8" 11/16"/17 7/8"/22
НОМИНАЛЬНАЯ СКВАЖИНА
40
ДИАМЕТР ПО ФЛАНЦУ
PCD
БОЛТЫ
BOLTSIZE
РАЗМЕР ОТВЕРСТИЯ
ТОЛЩИНА
Таблица d 5 1/4"/133 3 7/8"/98 4 1/2» 9/16"/14 » 1/2/13
Таблица e 5 1/4"/133 3 7/8"/98 4 1/2» 9/16"/14 » 1/2/13
Таблица f 5» 1/2/140 4 1/8"/105 4 5/8" 11/16"/17 » 1/2/13
Таблица h 5» 1/2/140 4 1/8"/105 4 5/8" 11/16"/17 11/16"/17
Таблица j 5» 1/2/140 4 1/8"/105 4 5/8" 11/16"/17 7/8"/22
Таблица k 6"/152 4» 1/2/114 4 3/4" 7/8"/22 1"/25
НОМИНАЛЬНАЯ СКВАЖИНА
50
ДИАМЕТР ПО ФЛАНЦУ
PCD
БОЛТЫ
BOLTSIZE
РАЗМЕР ОТВЕРСТИЯ
ТОЛЩИНА
Таблица d 6"/152 4» 1/2/114 4 5/8" 11/16"/17 9/16"/14
Таблица e 6"/152 4» 1/2/114 4 5/8" 11/16"/17 9/16"/14
Таблица f 6» 1/2/165 5"/127 4 5/8" 11/16"/17 5/8"/16
Таблица h 6» 1/2/165 5"/127 4 5/8" 11/16"/17 3/4"/19
Таблица j 6» 1/2/165 5"/127 4 3/4" 7/8"/22 1"/25
Таблица k 6» 1/2/165 5"/127 8 5/8" 11/16"/17 1"/25
НОМИНАЛЬНАЯ СКВАЖИНА
65
ДИАМЕТР ПО ФЛАНЦУ
PCD
БОЛТЫ
BOLTSIZE
РАЗМЕР ОТВЕРСТИЯ
ТОЛЩИНА
Таблица d 6» 1/2/165 5"/127 4 5/8" 11/16"/17 9/16"/14
Таблица e 6» 1/2/165 5"/127 4 5/8" 11/16"/17 9/16"/14
Таблица f 7 1/4"/184 5 3/4"/146 8 5/8" 11/16"/17 5/8"/16
Таблица h 7 1/4"/184 5 3/4"/146 8 5/8" 11/16"/17 3/4"/19
Таблица j 7 1/4"/184 5 3/4"/146 8 3/4" 7/8"/22 1"/25
Таблица k 7 1/4"/184 5 3/4"/146 8 3/4" 7/8"/22 1 1/8"/29
НОМИНАЛЬНАЯ СКВАЖИНА
80
ДИАМЕТР ПО ФЛАНЦУ
PCD
БОЛТЫ
BOLTSIZE
РАЗМЕР ОТВЕРСТИЯ
ТОЛЩИНА
Таблица d 8» 1/2/216 7"/178 4 5/8" 11/16"/17 11/16"/17
Таблица e 8» 1/2/216 7"/178 8 5/8" 11/16"/17 11/16"/17
Таблица f 9"/229 7» 1/2/191 8 5/8" 11/16"/17 3/4"/19
Таблица h 9"/229 7» 1/2/191 8 5/8" 11/16"/17 1"/25
Таблица j 9"/229 7» 1/2/191 8 3/4" 7/8"/22 1 3/8"/35
Таблица k 9» 1/2/241 7 3/4"/197 8 7/8" 1"/25 1 3/8"/35
НОМИНАЛЬНАЯ СКВАЖИНА
100
ДИАМЕТР ПО ФЛАНЦУ
PCD
БОЛТЫ
BOLTSIZE
РАЗМЕР ОТВЕРСТИЯ
ТОЛЩИНА
Таблица d 8» 1/2/216 7"/178 4 5/8" 11/16"/17 11/16"/17
Таблица e 8» 1/2/216 7"/178 8 5/8" 11/16"/17 11/16"/17
Таблица f 9"/229 7» 1/2/191 8 5/8" 11/16"/17 3/4"/19
Таблица h 9"/229 7» 1/2/191 8 5/8" 11/16"/17 1"/25
Таблица j 9"/229 7» 1/2/191 8 3/4" 7/8"/22 1 3/8"/35
Таблица k 9» 1/2/241 7 3/4"/197 8 7/8" 1"/25 1 3/8"/35



вопросы и ответы



1. кто мы?
Мы основаны в Хэбэе, Китае, начале от 2001, надувательстве к Южной Азии (7,69%), Южная Европа (7,69%), Северн Северный (7,69%), Центральная Америка (7,69%), Западная Европа (7,69%), Восточная Азия (7,69%), средний восток (7,69%), Океания (7,69%), Африка (7,69%), Юго-Восточная Азия (7,69%), Восточная Европа (7,69%), Южная Америка (7,69%), Северная Америка (7,69%). Полное около 101-200 человек в нашем офисе.

2. как можем мы гарантировать качество?
Всегда образец подготовки производства перед массовым производством;
Всегда финальная инспекция перед пересылкой;

3.what может вы купить от нас?
фланец, локоть, штуцеры трубы

4. почему должны вы купить от нас не от других поставщиков?
NULL

5. какие обслуживания можем мы обеспечить?
Принятые условия доставки: ОБМАНЫВАЙТЕ, CFR, CIF, EXW, FAS, CIP, FCA, CPT, DEQ, DDP, DDU, срочная поставка, DAF;
Принятая валюта оплаты: USD, EUR, JPY, HKD, GBP, CNY;
Принятый тип оплаты: T/T, L/C, D/P D/A, наличные деньги;
Поговоренный язык: Английский язык, китайцы, русские







Контакт:

Администраторов по сбыту: Анни

CO. ШТУЦЕРА ФЛАНЦА И ТРУБЫ ХЭБЭЯ XINFENG ВЫСОКОНАПОРНОЕ, LTD.

Добавьте.: Графство Mencun, город Cangzhou, провинция Хэбэя, Китай 061400

Чернь: 86 18031772012 (wechat, whatsapp)

Телефон: 86-317-6016612

Электронная почта: info3@hbxfgj.com

Skype: annie1989723

QQ: 532326446



Отправьте сообщение этому поставщику
Отправляй сейчас

BS10 ТАБЛИЦА D E f h выковала ФЛАНЕЦ BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

Спросите последнюю цену
Подробная информация о продукте
НОМЕР МОДЕЛИ :
ДН15-ДН2000
Место происхождения :
Китай
Количество минимального заказа :
1pcs
Условия оплаты :
L/C, D/A, D/P, T/T, западное соединение
Способность поставки :
2000TONS ОДИН МЕСЯЦ
Срок поставки :
15-30DAYS
Контактный поставщик

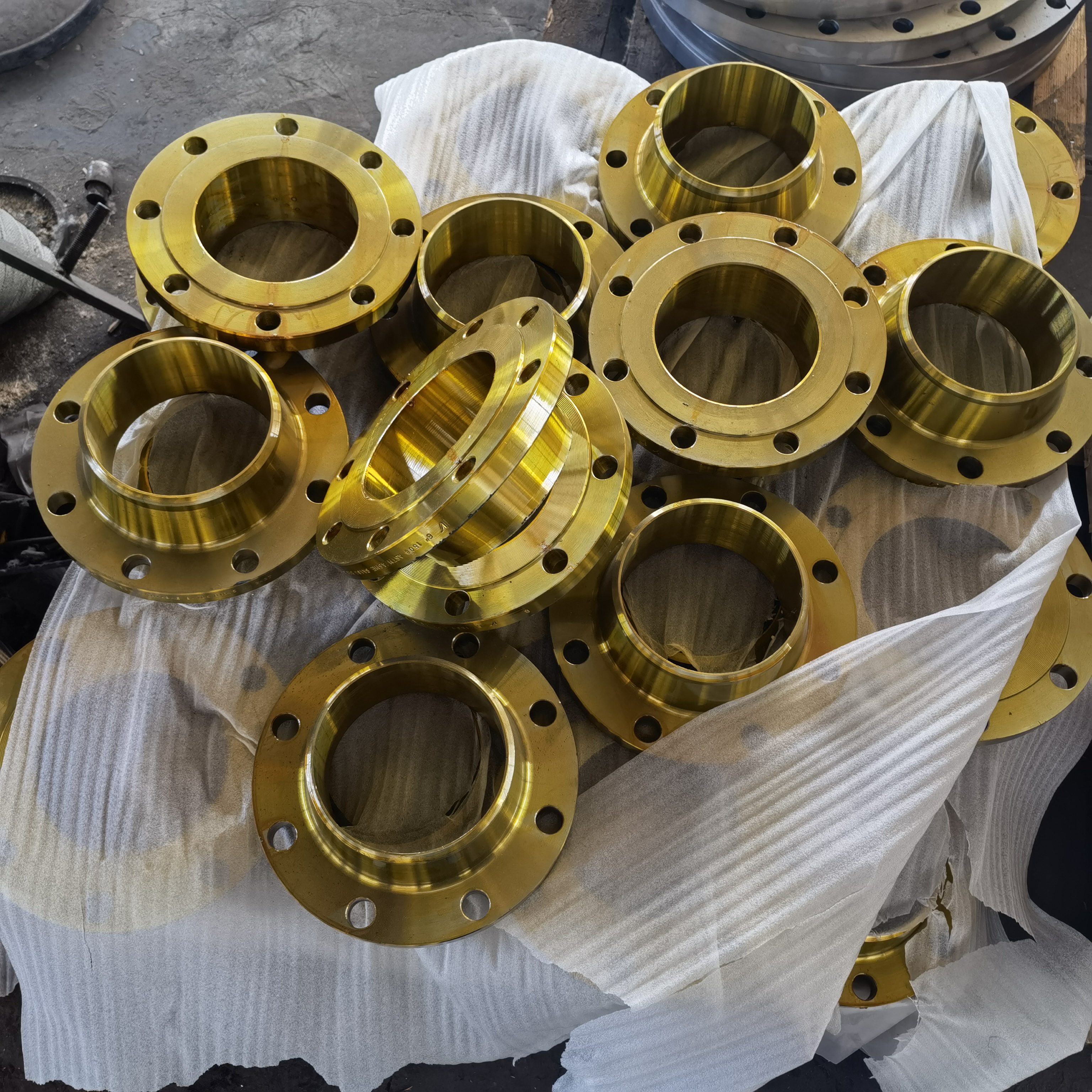

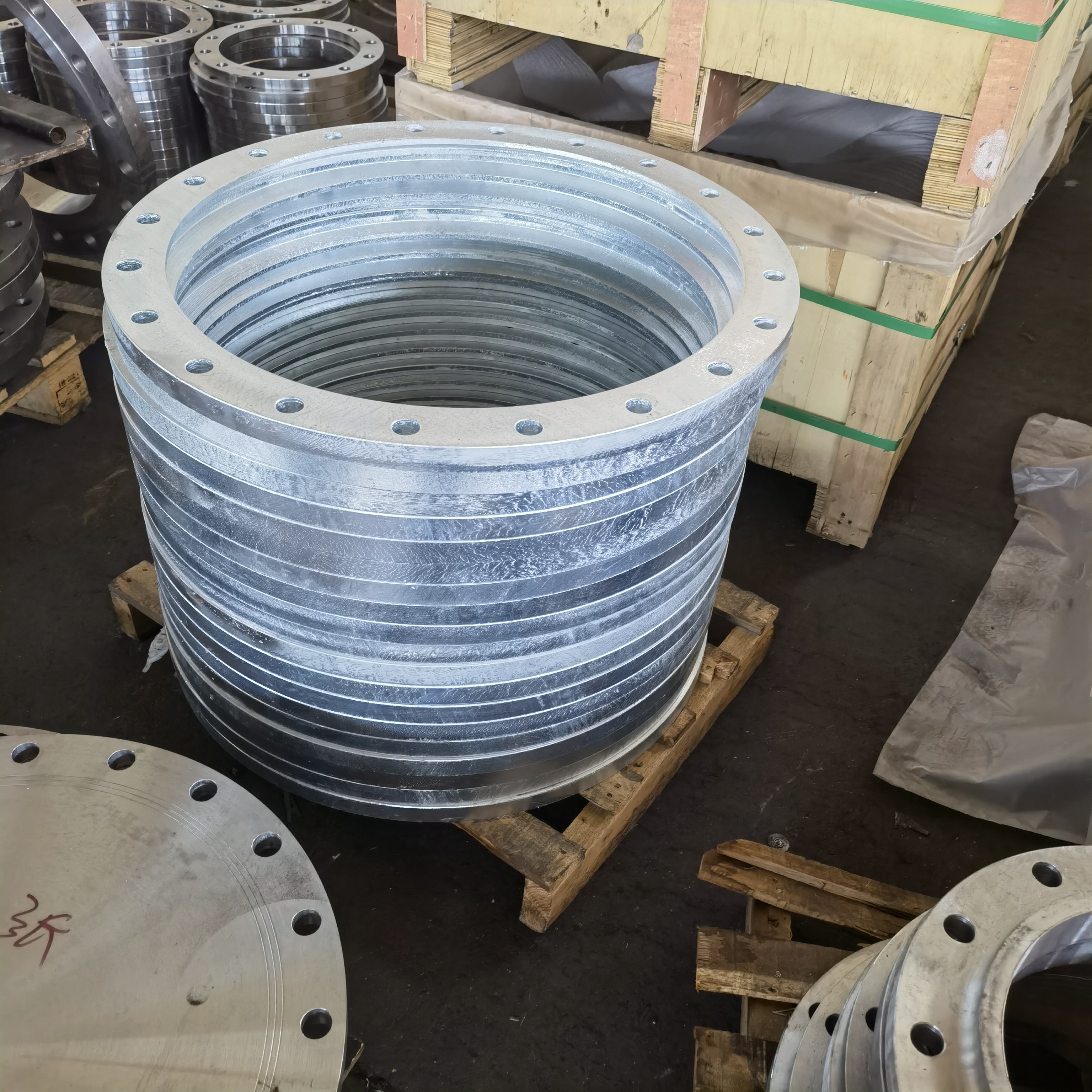

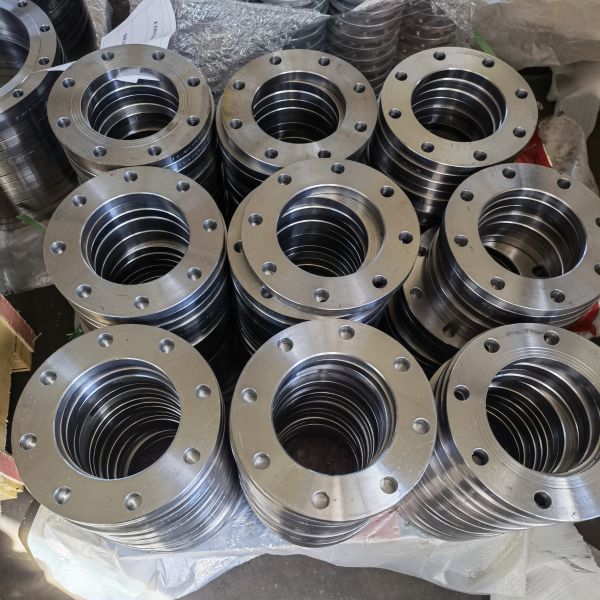

BS10 ТАБЛИЦА D E f h выковала ФЛАНЕЦ BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160
BS10 ТАБЛИЦА D E f h выковала ФЛАНЕЦ BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160
BS10 ТАБЛИЦА D E f h выковала ФЛАНЕЦ BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd.

Verified Supplier
5 Годы
hebei
С тех пор 1989
Вид деятельности :
Изготовление
Основные продукты :
ANSI B16.5 ASME B16.47 ФЛАНЦА, EN 1092-1 DIN ФЛАНЦА, ФЛАНЕЦ JIS B2220
Общее годовое :
$10 Million- US$50 Million
Количество работников :
100~200
Уровень сертификации :
Verified Supplier
Узнайте о аналогичных продуктах
Смотрите больше

Найти похожие товары по категориям:

Главная страница поставщика Продукты ФЛАНЕЦ BS 4504
MachineU Китайские продукты Инструменты и оборудование Аппаратное обеспечение Фланцы
Контактный поставщик
Требование о предоставлении
