Спецификации
НОМЕР МОДЕЛИ :
ДН15-ДН2000
Место происхождения :
Китай
Количество минимального заказа :
1pcs
Условия оплаты :
L/C, D/A, D/P, T/T, западное соединение
Способность поставки :
2000TONS ОДИН МЕСЯЦ
Срок поставки :
15-30DAYS

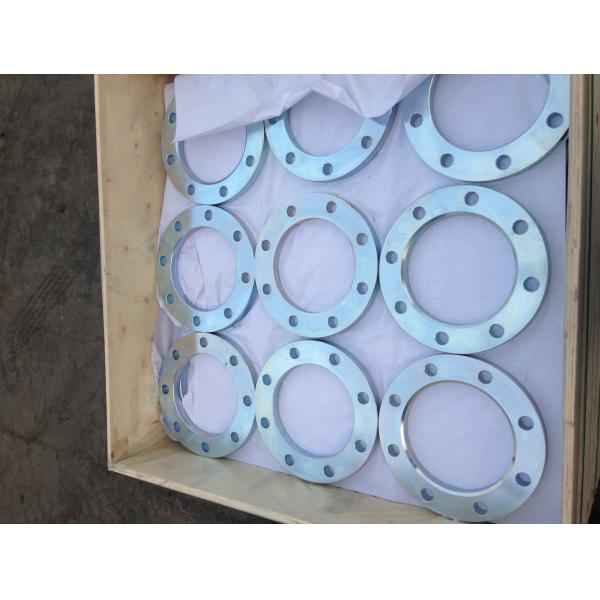

Упаковывая детали :
PLYWOODEN И ПАЛЛЕТ
Метод продукции :
Выкованный
Стандарт :
BS4504
Давление :
PN6, PN10; PN16; PN25; PN40; PN63; ТАБЛИЦА D PN100 BS10, BS10 ТАБЛИЦА E
Ряд размера :
ДН15-ДН2000
Тип фланца :
Покройте фланец, шторку, выскальзывание дальше, сваривая шею, продетый нитку фланец
Материал :
Углерод стальное A105; C22.8; ST37.2; S235JR; нержавеющая сталь 304/304L; 316/316L;
Покрытие :
Черная краска, желтая краска, горячий гальванизированный, холодный гальванизировать и масло
Упаковка :
Случаи или паллет переклейки Seay достойные
Описание

BS4504 ПЛИТЫ PN10, PN16, СЛЕПОГО SLIP ФЛАНЕЦ ДАЛЬШЕ И СВАРЕННОГО ФЛАНЦА ШЕИ С ГОРЯЧИМ ГАЛЬВАНИЗИРОВАННЫМ ПОГРУЖЕНИЕМ





Продукт Introducting



Продукт Горячие фланцы ковкой стали
Стандарт BS4504
Тип фланца ПЛИТА 101; 105 ШТОРОК; СВАРИВАЯ ШЕЯ 111; 112 SLIP ДАЛЬШЕ; 113 ПРОДЕТЫХ НИТКУ BS10 ТАБЛИЦА D, СКАЗ E, ТАБЛИЦА F, ТАБЛИЦА H
Ряд размера DN10-DN2000
Давление PN6; PN10; PN16; PN25; PN40; PN63; PN100
Материал углерод стальное A105; C22.8; ST37.2; S235JR; нержавеющая сталь 304/304L; 316/316L;
Упаковка seay достойные случаи или паллет переклейки





Продукт: Горячие фланцы ковкой стали

Стандарт: BS4504

Тип фланца: ПЛИТА 101; 105 ШТОРОК; СВАРИВАЯ ШЕЯ 111; 112 SLIP ДАЛЬШЕ; 113 ПРОДЕТЫЙ НИТКУ

Ряд размера: DN10-DN2000

Давление: PN6; PN10; PN16; PN25; PN40; PN63; PN100

Материал: углерод стальное A105; C22.8; ST37.2; S235JR; нержавеющая сталь 304/304L; 316/316L;

Упаковка: seay достойные случаи или паллет переклейки

DN15 к DN2000 CS SS BS10 гальванизированным погружением BS 4504 PN10 PN16 ST37.2 горячим СЛУЖАТ ФЛАНЦЕМ

DN15 к DN2000 CS SS BS10 гальванизированным погружением BS 4504 PN10 PN16 ST37.2 горячим СЛУЖАТ ФЛАНЦЕМDN15 к DN2000 CS SS BS10 гальванизированным погружением BS 4504 PN10 PN16 ST37.2 горячим СЛУЖАТ ФЛАНЦЕМ

Размеры фланца BS 10

Размеры фланца BS 10 2Table d





Номинальный O.D Dia. Dia. Но. Dia. Толщина
Размер трубы Труба Фланец Круг болта Болт Болт

1/2» 21,3 95,3 66,7 4 12,7 4,8
3/4" 26,7 101,6 73,0 4 12,7 4,8
1" 33,4 114,3 82,6 4 12,7 4,8
1 1/4" 42,2 120,7 87,6 4 12,7 6,4
1 1/2» 48,3 133,4 98,4 4 12,7 6,4
2" 60,3 152,4 114,3 4 15,9 7,9
2 1/2» 73,0 165,1 127,0 4 15,9 7,9
3" 88,9 184,2 146,1 4 15,9 9,5
3 1/2» 101,6 203,2 165,1 4 15,9 9,5
4" 114,3 215,9 177,8 4 15,9 9,5
5" 141,3 254,0 209,6 8 15,9 12,7
6" 168,3 279,4 228,6 8 15,9 12,7
7" 190,5 304,8 260,4 8 15,9 12,7
8" 219,1 336,6 292,1 8 15,9 12,7
9" 244,5 368,3 323,9 8 15,9 15,9
10" 273,0 406,4 355,6 8 19,1 15,9
12" 323,9 457,2 406,4 12 19,1 15,9
14" 355,6 527,1 469,9 12 22,2 19,1
16" 406,4 577,9 520,7 12 22,2 19,1
18" 457,2 641,4 584,2 12 22,2 22,2
20" 508,0 704,9 641,4 16 22,5 25,4
24" 609,6 825,5 755,7 16 25,4 28,6



Размеры фланца таблицы e BS 10



Номинальный Dia. Dia.   Но. Dia.   Толщина
Размер трубы Фланец Круг болта   Болт Болт
1/2»   95,3 66,7 4   12,7     6,4
3/4"   101,6 73,0 4   12,7     6,4
1"   114,3 82,6 4   12,7     7,1
1 1/4"   120,7 87,3 4   12,7     7,9
1 1/2»   133,4 98,4 4   12,7     8,7
2"   152,4 114,3 4   15,9     9,5
2 1/2»   165,1 127,0 4   15,9     10,3
3"   184,2 146,1 4   15,9     11,1
3 1/2»   203,2 165,1 8   15,9     11,9
4"   215,9 177,8 8   15,9     12,7
5"   254,0 209,6 8   15,9     14,3
6"   279,4 228,6 8   19,1     17,5
7"   304,8 260,4 8   19,1     19,1
8"   336,6 292,1 8   19,1     19,1
9"   368,3 323,9 12   19,1     20,6
10"   406,4 355,6 12   19,1     22,2
12"   457,2 406,4 12   22,2     25,4
14"   527,2 469,9 12   22,2     25,4
16"   577,9 520,7 12   22,2     25,4
18"   641,4 584,2 16   22,2     28,6
20"   704,9 647,4 16   22,2     31,8
24"   825,5 755,7 16   25,4     38,1



Размеры фланца f таблицы BS 10



Номинальный O.D. Dia Dia Но. Dia. Толщина
Размер трубы Труба Фланец Круг болта Болт Болт
1/2» 21,3 95,3 66,7 4 12,7 9,5

3/4" 26,7 101,6 73,0 4 12,7 9,5
1" 33,4 120,7 87,3 4 15,9 9,5
1 1/4" 42,2 133,4 98,4 4 15,9 12,7
1 1/2» 48,3 139,7 104,8 4 15,9 12,7
2" 60,3 165,1 127,0 4 15,9 15,9
2 1/2» 73,0 184,2 146,1 8 15,9 15,9
3" 88,9 203,2 165,1 8 15,9 15,9
3 1/2» 101,6 215,9 177,8 8 15,9 19,1
4" 114,3 228,6 190,5 8 15,9 19,1
5" 141,3 279,4 235,0 8 19,1 22,2
6" 168,3 304,8 260,4 12 19,1 22,2
7" 190,3 336,6 292,1 12 19,1 22,2
8" 219,1 368,3 323,9 12 19,1 25,4
9" 244,5 406,4 355,6 12 22,2 25,4
10" 273,0 431,8 381,0 12 22,2 25,4
12" 323,0 489,0 438,2 16 22,2 28,6
14" 355,6 552,5 495,3 16 25,4 31,8
16" 406,4 609,6 552,5 20 25,4 31,8
18" 457,2 673,1 609,6 20 28,6 34,9
20" 508,0 736,6 673,1 24 28,6 38,1
24" 609,6 850,9 781,1 24 31,8 41,3



Размеры фланца h таблицы BS 10



Номинальный   Dia Dia.   Но.   Dia.   Толщина
Размер трубы   Фланец Круг болта   Болт   Болт
1/2»   114,3 82,6   4   15,9     12,7
3/4"   114,3 82,6   4   15,9     12,7
1"   120,78 87,3   4   15,9     14,3
1 1/4"   133,4 98,4   4   15,9     17,5
1 1/2»   139,7 104,8   4   15,9     17,5
2"   165,1 127,0   4   15,9     19,1
2 1/2»   184,2 146,1   8   15,9     19,1
3"   203,2 165,1   8   15,9     22,2
3 1/2»   215,9 177,8   8   15,9     22,2
4"   228,6 190,5   8   15,9     25,4
5"   279,4 235,0   8   19,1     28,6
6"   304,8 260,4   12   19,1     28,6
7"   336,6 292,1   12   19,1     31,8
8"   368,3 323,9   12   19,1     31,8
9"   406,4 355,6   12   22,2     34,9
10"   431,8 381,0   12   22,2     34,9
12"   489,0 438,2   16   22,2     38,1
14"   552,5 495,3   16   25,4     41,3
16"   609,6 552,5   20   25,4     44,5
18"   673,1 609,6   20   28,6     47,6
20"   736,6 673,1   24   28,6     50,8
24"   850,9 781,1   24   31,8     57,2



Размеры фланцов BS 10 в mm, размерах фланцов BS 10



НОМИНАЛЬНАЯ СКВАЖИНА
15
ДИАМЕТР ПО ФЛАНЦУ в mm
PCD
БОЛТЫ
BOLTSIZE
РАЗМЕР ОТВЕРСТИЯ
ТОЛЩИНА
Таблица d 3 3/4"/95 2 5/8"/67 4 1/2» 9/16"/14 3/8"/10
Таблица e 3 3/4"/95 2 5/8"/67 4 1/2» 9/16"/14 3/8"/10
Таблица f 3 3/4"/95 2 5/8"/67 4 1/2» 9/16"/14 3/8"/10
Таблица h 4» 1/2/114 3 1/4"/83 4 5/8" 11/16"/17 » 1/2/13
Таблица j 4» 1/2/114 3 1/4"/83 4 5/8" 11/16"/17 5/8"/16
Таблица k 4» 1/2/114 3 1/4"/83 4 5/8" 11/16"/17 3/4"/19
НОМИНАЛЬНАЯ СКВАЖИНА
20
ДИАМЕТР ПО ФЛАНЦУ в mm
PCD
БОЛТЫ
BOLTSIZE
РАЗМЕР ОТВЕРСТИЯ
ТОЛЩИНА
Таблица d 4"/102" 2 7/8"/73" 4 1/2» 9/16"/14" 3/8"/10"
Таблица e 4"/102" 2 7/8"/73" 4 1/2» 9/16"/14" 3/8"/10"
Таблица f 4"/102" 2 7/8"/73" 4 1/2» 9/16"/14" 3/8"/10"
Таблица h 4» 1/2/114" 3 1/4"/83" 4 5/8" 11/16"/17" » 1/2/13"
Таблица j 4» 1/2/114" 3 1/4"/83" 4 5/8" 11/16"/17" 5/8"/16"
Таблица k 4» 1/2/114" 3 1/4"/83" 4 5/8" 11/16"/17" 3/4"/19"
НОМИНАЛЬНАЯ СКВАЖИНА
25
ДИАМЕТР ПО ФЛАНЦУ
PCD
БОЛТЫ
BOLTSIZE
РАЗМЕР ОТВЕРСТИЯ
ТОЛЩИНА
Таблица d 4» 1/2/114 3 1/4"/83 4 1/2» 9/16"/14 3/8"/10
Таблица e 4» 1/2/114 3 1/4"/83 4 1/2» 9/16"/14 3/8"/10
Таблица f 4 3/4"/121 3 7/16"/87 4 5/8" 9/16"/14 3/8"/10
Таблица h 4 3/4"/121 3 7/16"/87 4 5/8" 11/16"/17 9/16"/14
Таблица j 4 3/4"/121 3 7/16"/87 4 5/8" 11/16"/17 3/4"/19
Таблица k 5"/127 3 3/4"/95 4 5/8" 11/16"/17 7/8"/22
НОМИНАЛЬНАЯ СКВАЖИНА
32
ДИАМЕТР ПО ФЛАНЦУ
PCD
БОЛТЫ
BOLTSIZE
РАЗМЕР ОТВЕРСТИЯ
ТОЛЩИНА
Таблица d 4 3/4"/121 3 7/16"/87 4 1/2» 9/16"/14 » 1/2/13
Таблица e 4 3/4"/121 3 7/16"/87 4 1/2» 9/16"/14 » 1/2/13
Таблица f 5 1/4"/133 3 7/8"/98 4 5/8" 11/16"/17 » 1/2/13
Таблица h 5 1/4"/133 3 7/8"/98 4 5/8" 11/16"/17 11/16"/17
Таблица j 5 1/4"/133 3 7/8"/98 4 5/8" 11/16"/17 3/4"/19
Таблица k 5 1/4"/133 3 7/8"/98 4 5/8" 11/16"/17 7/8"/22
НОМИНАЛЬНАЯ СКВАЖИНА
40
ДИАМЕТР ПО ФЛАНЦУ
PCD
БОЛТЫ
BOLTSIZE
РАЗМЕР ОТВЕРСТИЯ
ТОЛЩИНА
Таблица d 5 1/4"/133 3 7/8"/98 4 1/2» 9/16"/14 » 1/2/13
Таблица e 5 1/4"/133 3 7/8"/98 4 1/2» 9/16"/14 » 1/2/13
Таблица f 5» 1/2/140 4 1/8"/105 4 5/8" 11/16"/17 » 1/2/13
Таблица h 5» 1/2/140 4 1/8"/105 4 5/8" 11/16"/17 11/16"/17
Таблица j 5» 1/2/140 4 1/8"/105 4 5/8" 11/16"/17 7/8"/22
Таблица k 6"/152 4» 1/2/114 4 3/4" 7/8"/22 1"/25
НОМИНАЛЬНАЯ СКВАЖИНА
50
ДИАМЕТР ПО ФЛАНЦУ
PCD
БОЛТЫ
BOLTSIZE
РАЗМЕР ОТВЕРСТИЯ
ТОЛЩИНА
Таблица d 6"/152 4» 1/2/114 4 5/8" 11/16"/17 9/16"/14
Таблица e 6"/152 4» 1/2/114 4 5/8" 11/16"/17 9/16"/14
Таблица f 6» 1/2/165 5"/127 4 5/8" 11/16"/17 5/8"/16
Таблица h 6» 1/2/165 5"/127 4 5/8" 11/16"/17 3/4"/19
Таблица j 6» 1/2/165 5"/127 4 3/4" 7/8"/22 1"/25
Таблица k 6» 1/2/165 5"/127 8 5/8" 11/16"/17 1"/25
НОМИНАЛЬНАЯ СКВАЖИНА
65
ДИАМЕТР ПО ФЛАНЦУ
PCD
БОЛТЫ
BOLTSIZE
РАЗМЕР ОТВЕРСТИЯ
ТОЛЩИНА
Таблица d 6» 1/2/165 5"/127 4 5/8" 11/16"/17 9/16"/14
Таблица e 6» 1/2/165 5"/127 4 5/8" 11/16"/17 9/16"/14
Таблица f 7 1/4"/184 5 3/4"/146 8 5/8" 11/16"/17 5/8"/16
Таблица h 7 1/4"/184 5 3/4"/146 8 5/8" 11/16"/17 3/4"/19
Таблица j 7 1/4"/184 5 3/4"/146 8 3/4" 7/8"/22 1"/25
Таблица k 7 1/4"/184 5 3/4"/146 8 3/4" 7/8"/22 1 1/8"/29
НОМИНАЛЬНАЯ СКВАЖИНА
80
ДИАМЕТР ПО ФЛАНЦУ
PCD
БОЛТЫ
BOLTSIZE
РАЗМЕР ОТВЕРСТИЯ
ТОЛЩИНА
Таблица d 8» 1/2/216 7"/178 4 5/8" 11/16"/17 11/16"/17
Таблица e 8» 1/2/216 7"/178 8 5/8" 11/16"/17 11/16"/17
Таблица f 9"/229 7» 1/2/191 8 5/8" 11/16"/17 3/4"/19
Таблица h 9"/229 7» 1/2/191 8 5/8" 11/16"/17 1"/25
Таблица j 9"/229 7» 1/2/191 8 3/4" 7/8"/22 1 3/8"/35
Таблица k 9» 1/2/241 7 3/4"/197 8 7/8" 1"/25 1 3/8"/35
НОМИНАЛЬНАЯ СКВАЖИНА
100
ДИАМЕТР ПО ФЛАНЦУ
PCD
БОЛТЫ
BOLTSIZE
РАЗМЕР ОТВЕРСТИЯ
ТОЛЩИНА
Таблица d 8» 1/2/216 7"/178 4 5/8" 11/16"/17 11/16"/17
Таблица e 8» 1/2/216 7"/178 8 5/8" 11/16"/17 11/16"/17
Таблица f 9"/229 7» 1/2/191 8 5/8" 11/16"/17 3/4"/19
Таблица h 9"/229 7» 1/2/191 8 5/8" 11/16"/17 1"/25
Таблица j 9"/229 7» 1/2/191 8 3/4" 7/8"/22 1 3/8"/35
Таблица k 9» 1/2/241 7 3/4"/197 8 7/8" 1"/25 1 3/8"/35



вопросы и ответы



1. кто мы?
Мы основаны в Хэбэе, Китае, начале от 2001, надувательстве к Южной Азии (7,69%), Южная Европа (7,69%), Северн Северный (7,69%), Центральная Америка (7,69%), Западная Европа (7,69%), Восточная Азия (7,69%), средний восток (7,69%), Океания (7,69%), Африка (7,69%), Юго-Восточная Азия (7,69%), Восточная Европа (7,69%), Южная Америка (7,69%), Северная Америка (7,69%). Полное около 101-200 человек в нашем офисе.

2. как можем мы гарантировать качество?
Всегда образец подготовки производства перед массовым производством;
Всегда финальная инспекция перед пересылкой;

3.what может вы купить от нас?
фланец, локоть, штуцеры трубы

4. почему должны вы купить от нас не от других поставщиков?
NULL

5. какие обслуживания можем мы обеспечить?
Принятые условия доставки: ОБМАНЫВАЙТЕ, CFR, CIF, EXW, FAS, CIP, FCA, CPT, DEQ, DDP, DDU, срочная поставка, DAF;
Принятая валюта оплаты: USD, EUR, JPY, HKD, GBP, CNY;
Принятый тип оплаты: T/T, L/C, D/P D/A, наличные деньги;
Поговоренный язык: Английский язык, китайцы, русские





Отправьте сообщение этому поставщику
Отправляй сейчас

DN15 к DN2000 CS SS BS10 гальванизированным погружением BS 4504 PN10 PN16 ST37.2 горячим СЛУЖАТ ФЛАНЦЕМ

Спросите последнюю цену
Подробная информация о продукте
НОМЕР МОДЕЛИ :
ДН15-ДН2000
Место происхождения :
Китай
Количество минимального заказа :
1pcs
Условия оплаты :
L/C, D/A, D/P, T/T, западное соединение
Способность поставки :
2000TONS ОДИН МЕСЯЦ
Срок поставки :
15-30DAYS
Контактный поставщик

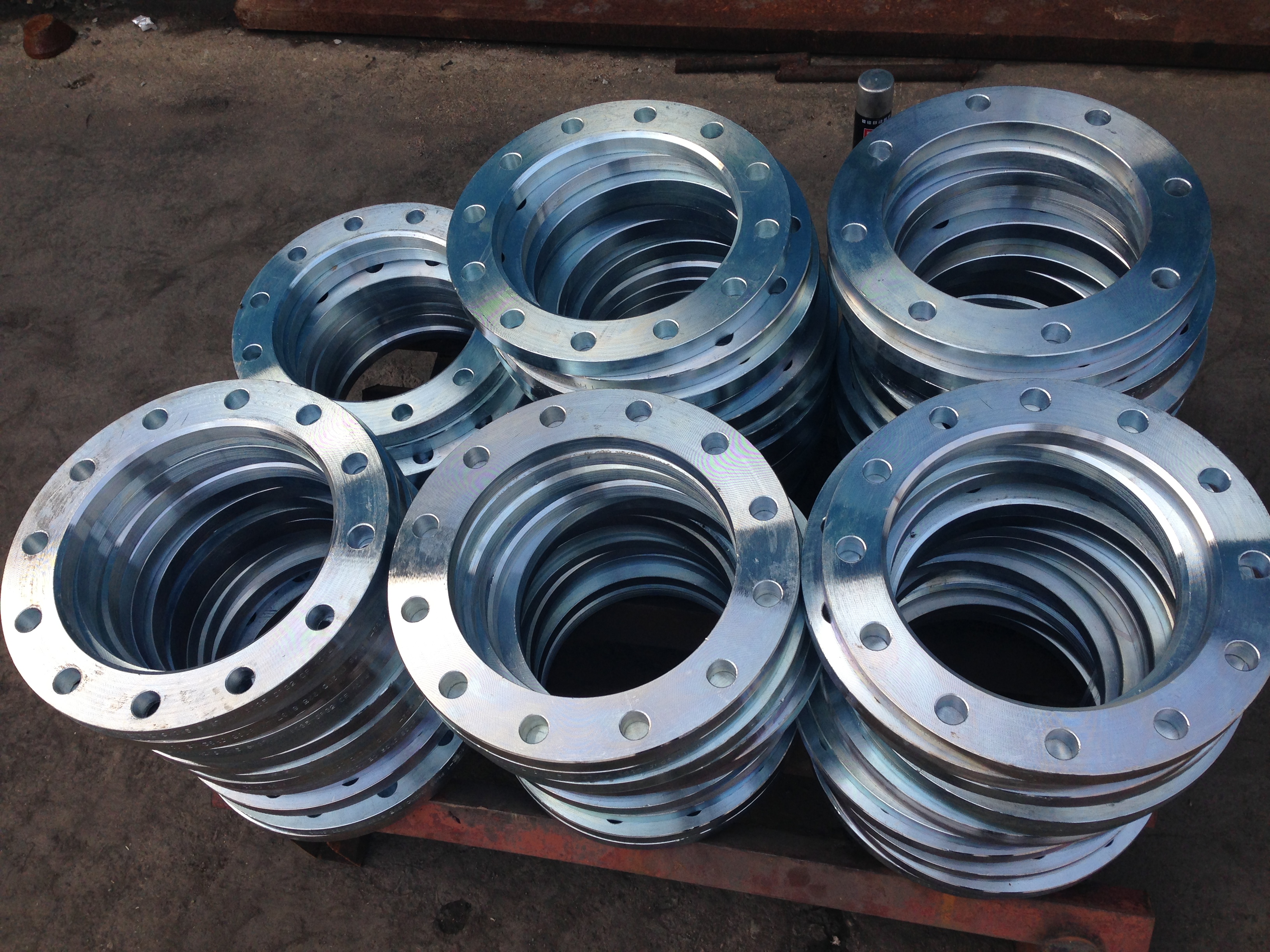

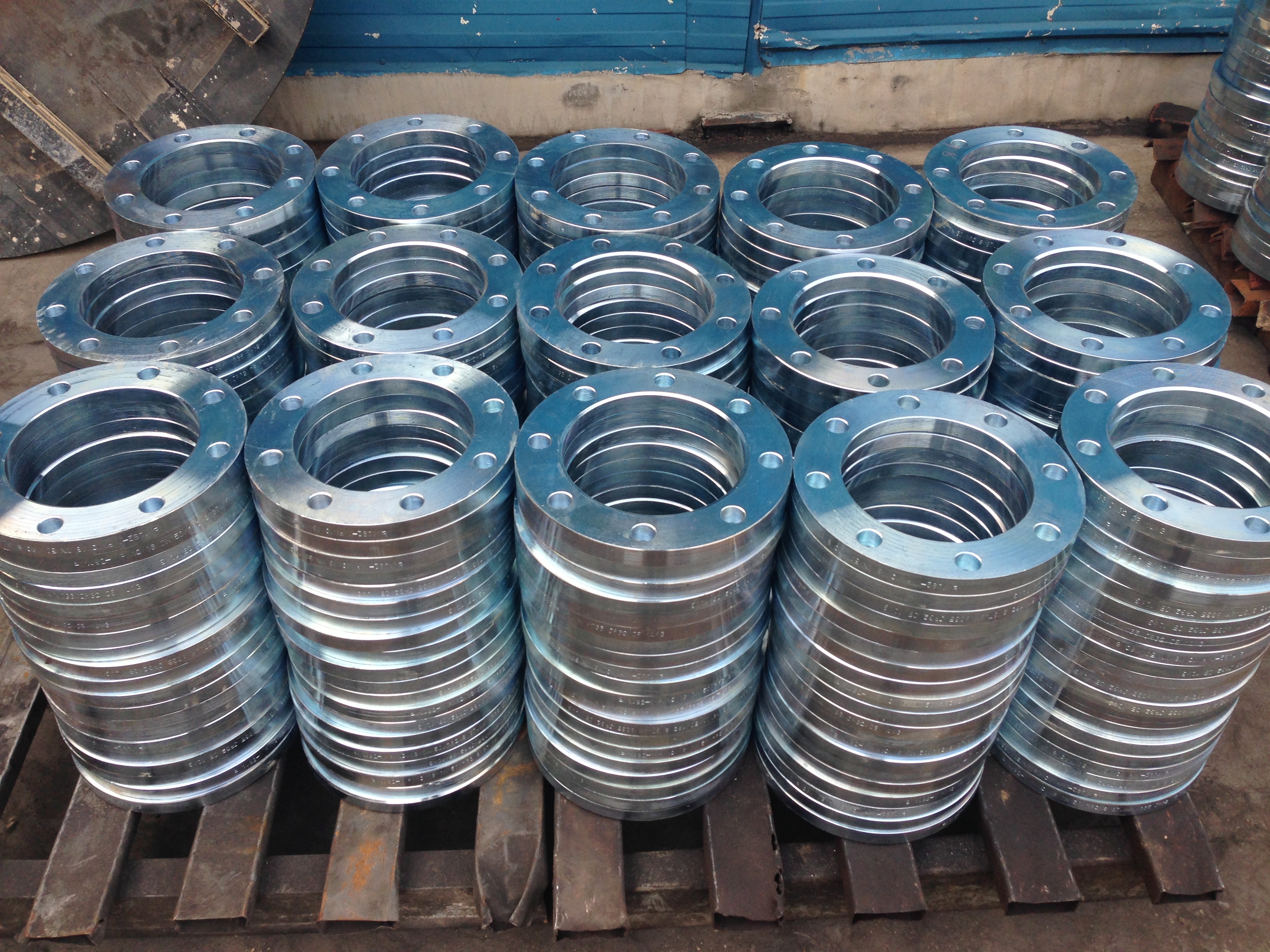

DN15 к DN2000 CS SS BS10 гальванизированным погружением BS 4504 PN10 PN16 ST37.2 горячим СЛУЖАТ ФЛАНЦЕМ
DN15 к DN2000 CS SS BS10 гальванизированным погружением BS 4504 PN10 PN16 ST37.2 горячим СЛУЖАТ ФЛАНЦЕМ
DN15 к DN2000 CS SS BS10 гальванизированным погружением BS 4504 PN10 PN16 ST37.2 горячим СЛУЖАТ ФЛАНЦЕМ
DN15 к DN2000 CS SS BS10 гальванизированным погружением BS 4504 PN10 PN16 ST37.2 горячим СЛУЖАТ ФЛАНЦЕМ
DN15 к DN2000 CS SS BS10 гальванизированным погружением BS 4504 PN10 PN16 ST37.2 горячим СЛУЖАТ ФЛАНЦЕМ
DN15 к DN2000 CS SS BS10 гальванизированным погружением BS 4504 PN10 PN16 ST37.2 горячим СЛУЖАТ ФЛАНЦЕМ

Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd.

Verified Supplier
5 Годы
hebei
С тех пор 1989
Вид деятельности :
Изготовление
Основные продукты :
ANSI B16.5 ASME B16.47 ФЛАНЦА, EN 1092-1 DIN ФЛАНЦА, ФЛАНЕЦ JIS B2220
Общее годовое :
$10 Million- US$50 Million
Количество работников :
100~200
Уровень сертификации :
Verified Supplier
Узнайте о аналогичных продуктах
Смотрите больше

Найти похожие товары по категориям:

Главная страница поставщика Продукты ФЛАНЕЦ BS 4504
MachineU Китайские продукты Инструменты и оборудование Аппаратное обеспечение Фланцы
Контактный поставщик
Требование о предоставлении
