Спецификации
Номер модели :
60227ИЭК52 (РВВ)
Место происхождения :
Китай
Количество минимального заказа :
Оборотный
Способность поставкы :
1000KM/MONTH
Упаковывая детали :
100м/ролл или барабанчик
проводник :
Класс 5 согласно ИЭК 60228
Цвет изоляции :
красное черное, голубое, коричневое Г/И
стандарт :
60227-5:1997 ИЭК
Изоляция :
ПВХ
Маркировать :
Печать
Порт :
Шанхай
Описание

Провод множественного проводника ядра гибкого медного электрический с изолированным проводом PVC



Описание:

Изолированные кабели поливинилового хлорида расклассифицированных напряжений тока до и включения 300/500 V-гибких кабелей (шнуры)

Фиксированное кладя соединение электропитания для электротехнического оборудования.



Конструкции

Проводник: Проводник сели на мель компактом, который медный, Cl.5 согласно IEC 60228

Изоляция: PVC (поливиниловый хлорид) расклассифицированный на ℃ 70

Оболочка: PVC (поливиниловый хлорид) расклассифицированный на ℃ 70



Диаграмма 1 эскиз структуры продукта



Примечание: 1 - проводник; 2 - изоляция; 3 - оболочка; 4 - заполняя веревочка; 5 - связывать ленту.

Примечание:

Идентификация изоляции согласно стандартам или требованию клиента



Применения

Крытый, шкаф распределения, электрическое соединение.



Стандарты

Международный: 60227-5:1997 IEC

Китай: GB∕T 5023.5-2008

Другие стандарты как BS, VDE и ICEA по требованию



Технические данные

Расклассифицированное напряжение тока: См. таблицу 3.

Максимальн Operating Temp.: ℃ 70.

Окружающий Temp.: ℃ 20±10



Таблица 2 - минимальные порекомендованные радиусы загиба на температуре кабеля (20±10)℃

Тип кабеля Радиус загиба установок минимальный
Диаметр кабеля
mm		 Диаметр кабеля
mm		 Диаметр кабеля
mm		 Диаметр кабеля
mm
Гибкий кабель (термопластиковый, например PVC) d≤8 8<d≤12 12<d≤20 d>20
Фиксированная установка 3 d 3 d 4 d 4 d
Свободное движение 5 d 5 d 6 d 6 d
На входе портативных прибора или передвижного оборудования a 5 d 5 d 6 d 6 d
Под механической нагрузкой b 9 d 9 d 9 d 10 d
Украшанный гирляндами c 10 d 10 d 11 d 12 d
Повторенный наматывая b 7 d 7 d 8 d 8 d
Отклоненный шкивами b 10 d 10 d 10 d 10 d
D = общий диаметр круглых кабелей или более небольшой размер плоских кабелей.
отсутствие механической нагрузка на кабеле
b видит 5.6.2 из IEC 62440 относительно динамических stess.
c как в кранах на козлах.



Таблица 3 - технические данные

Тип кабеля Нет стренг/Dia. проводника Толщина изоляции Толщина оболочки Приблизительно O.D. Приблизительно. Максимальн D.C Сопротивление проводника (℃ 20) Испытывая A.C напряжения тока Настоящая оценка
Вес
/ pc/mm mm mm mm kg/km Ω /km kV/5min В воздухе (a)
IEC 60227 52 (RVV) 300/300V 2×0.5 1/16/0.20 0,5 0,6 5,5 35 39 2000 9
IEC 60227 52 (RVV) 300/300V 2×0.5 1/16/0.20 0,5 0,6 3.3×5.3 31 39 2000 9
IEC 60227 53 (RVV) 300/500V 2×0.75 1/24/0.20 0,6 0,8 6,7 52 26 2000 11
IEC 60227 53 (RVV) 300/500V 2×0.75 1/24/0.20 0,6 0,8 4.1×6.5 47 26 2000 11
IEC 60227 53 (RVV) 300/500V 2×1 1/30/0.20 0,6 0,8 7 58 19,5 2000 13
IEC 60227 53 (RVV) 300/500V 2×1 1/30/0.20 0,6 0,8 4.3×6.8 53 19,5 2000 13
IEC 60227 53 (RVV) 300/500V 2×1.5 1/30/0.25 0,7 0,8 8 78 13,3 2000 17
IEC 60227 53 (RVV) 300/500V 2×2.5 1/49/0.25 0,8 1 9,8 120 7,98 2000 24
IEC 60227 52 (RVV) 300/300V 3×0.5 1/16/0.20 0,5 0,6 5,8 43 39 2000 7
IEC 60227 53 (RVV) 300/500V 3×0.75 1/24/0.20 0,6 0,8 7,1 65 26 2000 8
IEC 60227 53 (RVV) 300/500V 3×1 1/30/0.20 0,6 0,8 7,4 73 19,5 2000 10
IEC 60227 53 (RVV) 300/500V 3×1.5 1/30/0.25 0,7 0,9 8,7 103 13,3 2000 11
IEC 60227 53 (RVV) 300/500V 3×2.5 1/49/0.25 0,8 1,1 10,6 157 7,98 2000 18
IEC 60227 53 (RVV) 300/500V 4×0.75 1/24/0.20 0,6 0,8 7,8 80 26 2000 -
IEC 60227 53 (RVV) 300/500V 4×1 1/30/0.20 0,6 0,9 8,3 94 19,5 2000 -
IEC 60227 53 (RVV) 300/500V 4×1.5 1/30/0.25 0,7 1 9,8 134 13,3 2000 -
IEC 60227 53 (RVV) 300/500V 4×2.5 1/49/0.25 0,8 1,1 11,7 198 7,98 2000 -
IEC 60227 53 (RVV) 300/500V 5×0.75 1/24/0.20 0,6 0,9 8,7 100 26 2000 -
IEC 60227 53 (RVV) 300/500V 5×1 1/30/0.20 0,6 0,9 9 113 19,5 2000 -
IEC 60227 53 (RVV) 300/500V 5×1.5 1/30/0.25 0,7 1,1 10,8 166 13,3 2000 -
IEC 60227 53 (RVV) 300/500V 5×2.5 1/49/0.25 0,8 1,2 13 245 7,98 2000 -



Приказывая совет

Расклассифицированное напряжение тока

Стандарт применения: IEC/BS/UL/GB

Количество ядров

Размер & конструкция проводника

Тип изоляции

Требование оболочки

Длина кабеля & пакуя требования

Другое требование



ПАКОВАТЬ И ГРУЗИТЬ

Мы способны на встречать самые строгие списки поставки согласно в заказу на покупку. Встреча крайнего срока всегда главный приоритет по мере того как любая задержка в доставке кабеля может вносить вклад в общие задержку и перерасход средств против сметы проекта.

Кабель поставлен в деревянных вьюрках, рифленых коробках и катушках. Концы кабеля загерметизированы с лентой само-прилипателя BOPP и не-водоемкими герметизируя крышками для защиты концов кабеля от влаги. Необходимая маркировка будет напечатана с погодостойким материалом на снаружи барабанчика согласно требованию к клиента.

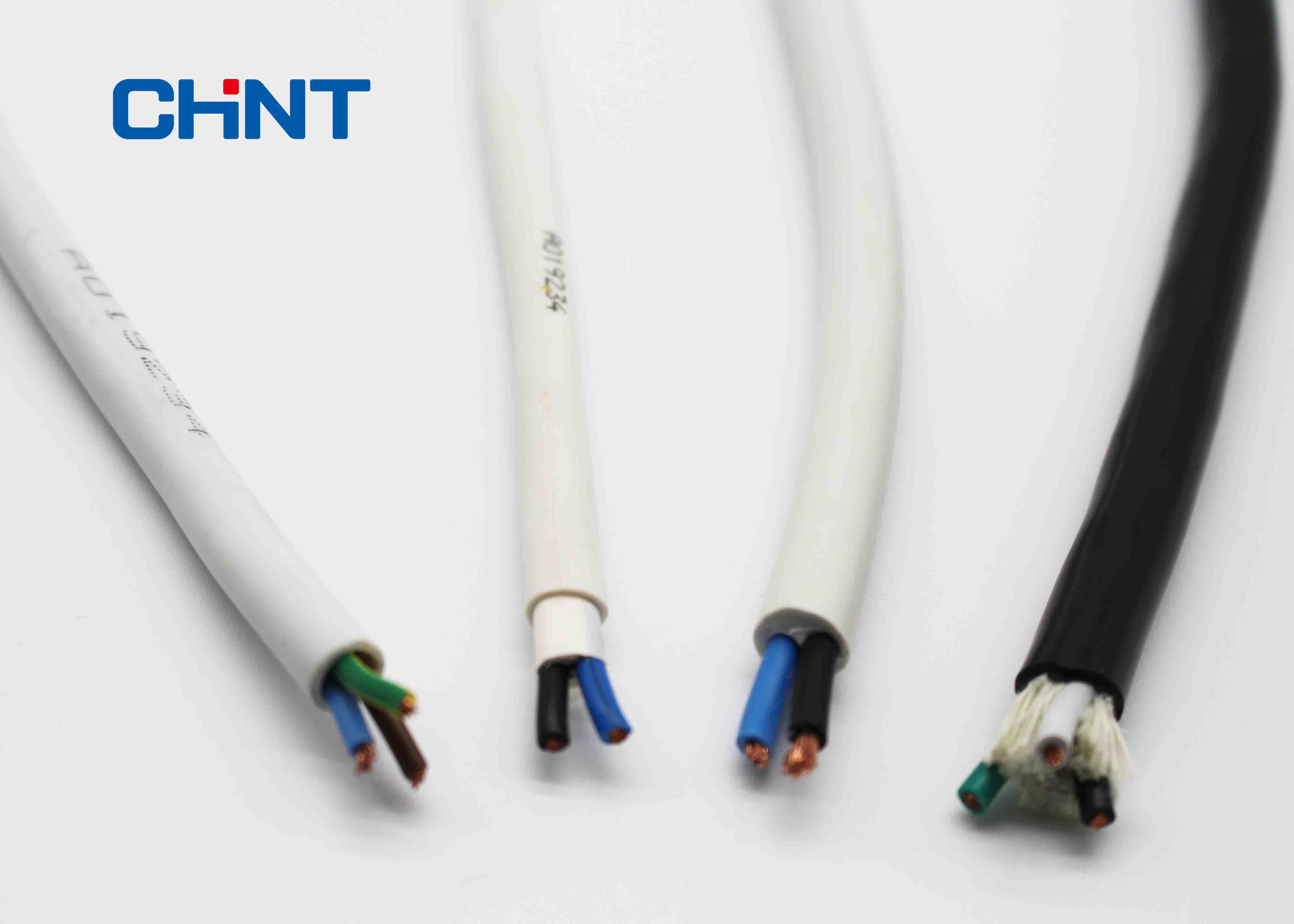

Фото продукта
