Облегченный одиночный изолированный кабель ПВК ядра не обшитый для общих назначений
Облегченный одиночный изолированный кабель ПВК ядра не обшитый для общих назначений
Облегченный одиночный изолированный кабель ПВК ядра не обшитый для общих назначений
Облегченный одиночный изолированный кабель ПВК ядра не обшитый для общих назначений
Облегченный одиночный изолированный кабель ПВК ядра не обшитый для общих назначений
Облегченный одиночный изолированный кабель ПВК ядра не обшитый для общих назначений
Облегченный одиночный изолированный кабель ПВК ядра не обшитый для общих назначений
Облегченный одиночный изолированный кабель ПВК ядра не обшитый для общих назначений
Спецификации
Номер модели :
БВР (гибкий)
Место происхождения :
Китай
Количество минимального заказа :
Оборотный
Способность поставкы :
1000KM/MONTH
Упаковывая детали :
100м в крен или барабанчик
цвет :
красный цвет, желтый цвет зеленого цвета, синь, черный коричневый цвет Г/И и другие согласно клиента
Маркировать :
Печать или выбивать
Изоляция :
ПВХ
Напряжение :
450/750V
Порт :
Шанхай
Тип :
Гибкий
Описание

Одиночное ядр не-обшило провода с гибким проводником для общих назначений 450/750в



Приказывая совет

Расклассифицированное напряжение тока

Стандарт применения: ИЭК/БС/УЛ/ГБ

Количество ядров

Размер & конструкция проводника

Тип изоляции

Требование оболочки

Длина требования к кабеля & упаковки

Другое требование



Стандарты

Китай: ДЖБ∕Т 8734.2-2016

Другие стандарты как БС, ВДЭ и ИКЭА по требованию



Технические данные

Расклассифицированное напряжение тока: См. таблицу 3.

Максимальн Оператинг Темп.: ℃ 70.

Минимальн Окружающ Темп.: 0 ℃



Описание:

Изолированные кабели поливинилового хлорида расклассифицированных напряжений тока до и включения 450/750 В-Не-обшитых кабелей для неподвижной проводки

Фиксированное кладя соединение электропитания для электротехнического оборудования.



Конструкции

Проводник: Проводник сели на мель компактом, который медный, БВР согласно ДЖБ∕Т 8734.2-2016

Изоляция: ПВК (поливиниловый хлорид) расклассифицированный на ℃ 70



Диаграмма 1 эскиз структуры продукта



Примечание: 1 - проводник; 2 - изоляция.

Примечание:

Идентификация изоляции согласно стандартам или требованию клиента



Применения

Крытый, шкаф распределения, электрическое соединение.



Таблица 2 - минимум порекомендованные радиусы загиба на температуре кабеля (20±10)℃

Тип кабеля Радиус загиба минимума установок
Диаметр кабеля
мм		 Диаметр кабеля
мм		 Диаметр кабеля
мм		 Диаметр кабеля
мм
Гибкий кабель (термопластиковый, например ПВК) д≤8 8<д≤12 12<д≤20 д>20
Фиксированная установка 3 д 3 д 4 д 4 д
Свободное движение 5 д 5 д 6 д 6 д
На входе портативных прибора или передвижного оборудования а 5 д 5 д 6 д 6 д
Под механической нагрузкой б 9 д 9 д 9 д 10 д
Украшанный гирляндами к 10 д 10 д 11 д 12 д
Повторенный наматывая б 7 д 7 д 8 д 8 д
Отклоненный шкивами б 10 д 10 д 10 д 10 д
Д = общий диаметр круглых кабелей или более небольшой размер плоских кабелей.
отсутствие механической нагрузки на кабеле
б видит 5.6.2 из ИЭК 62440 относительно динамических стесс.
к как в кранах на козлах.



Таблица 3 - технические данные

Тип кабеля Нет стренг/Дя. проводника Толщина изоляции Приблизительно О.Д. Приблизительно. Максимальн Д.К Сопротивление проводника (℃ 20) А.К напряжения тока испытания Настоящая оценка
Вес
/ пк/мм мм (мм) кг/км Ω /km кВ/5мин В воздухе (а)
БВР 300/500В 1×0.5 1/7/0.30 0,6 2,2 9 36 2000 -
БВР 450/750В 1×0.75 1/7/0.37 0,7 2,6 12 24,5 2000 15
БВР 450/750В 1×1 1/7/0.43 0,7 2,8 14 18,1 2000 18
БВР 450/750В 1×1.5 1/7/0.52 0,7 3,1 21 12,1 2000 23
БВР 450/750В 1×2.5 1/19/0.41 0,8 3,7 32 7,41 2000 31
БВР 450/750В 1×4 1/19/0.52 0,8 4,2 48 4,61 2000 42
БВР 450/750В 1×6 1/19/0.64 0,8 4,8 67 3,08 2000 54
БВР 450/750В 1×10 7/7/0.52 1 6,8 117 1,83 2000 78
БВР 450/750В 1×16 7/7/0.64 1 7,9 171 1,15 2000 105
БВР 450/750В 1×25 14/7/0.57 1,2 9,8 268 0,727 2000 140
БВР 450/750В 1×35 19/7/0.57 1,2 11,1 358 0,524 2000 175
БВР 450/750В 1×50 19/7/0.67 1,4 12,9 488 0,387 2000 225
БВР 450/750В 1×70 19/10/0.67 1,4 15,2 683 0,268 2000 275
БВР 450/750В 1×95 19/14/0.67 1,6 17,6 940 0,193 2000 340
БВР 450/750В 1×120 36/9/0.68 1,6 19,5 1 179 0,153 2000 365
БВР 450/750В 1×150 36/11/0.68 1,8 21,7 1 450 0,124 2000 425
БВР 450/750В 1×185 37/13/0.69 2 24,2 1 811 0,0991 2000 490
БВР 450/750В 1×240 37/17/0.69 2,2 27,5 2 362 0,0754 2000 -



УПАКОВКА И ДОСТАВКА

Мы способны на встречать самые строгие списки поставки согласно в заказу на покупку. Встреча крайнего срока всегда главный приоритет по мере того как любая задержка в доставке кабеля может вносить вклад в общие задержку и перерасход средств против сметы проекта.

Кабель поставлен в деревянных вьюрках, рифленых коробках и катушках. Концы кабеля загерметизированы с лентой само-прилипателя БОПП и не-водоемкими крышками запечатывания для защиты концов кабеля от влаги. Необходимая маркировка будет напечатана с погодостойким материалом на снаружи барабанчика согласно требованию к клиента.

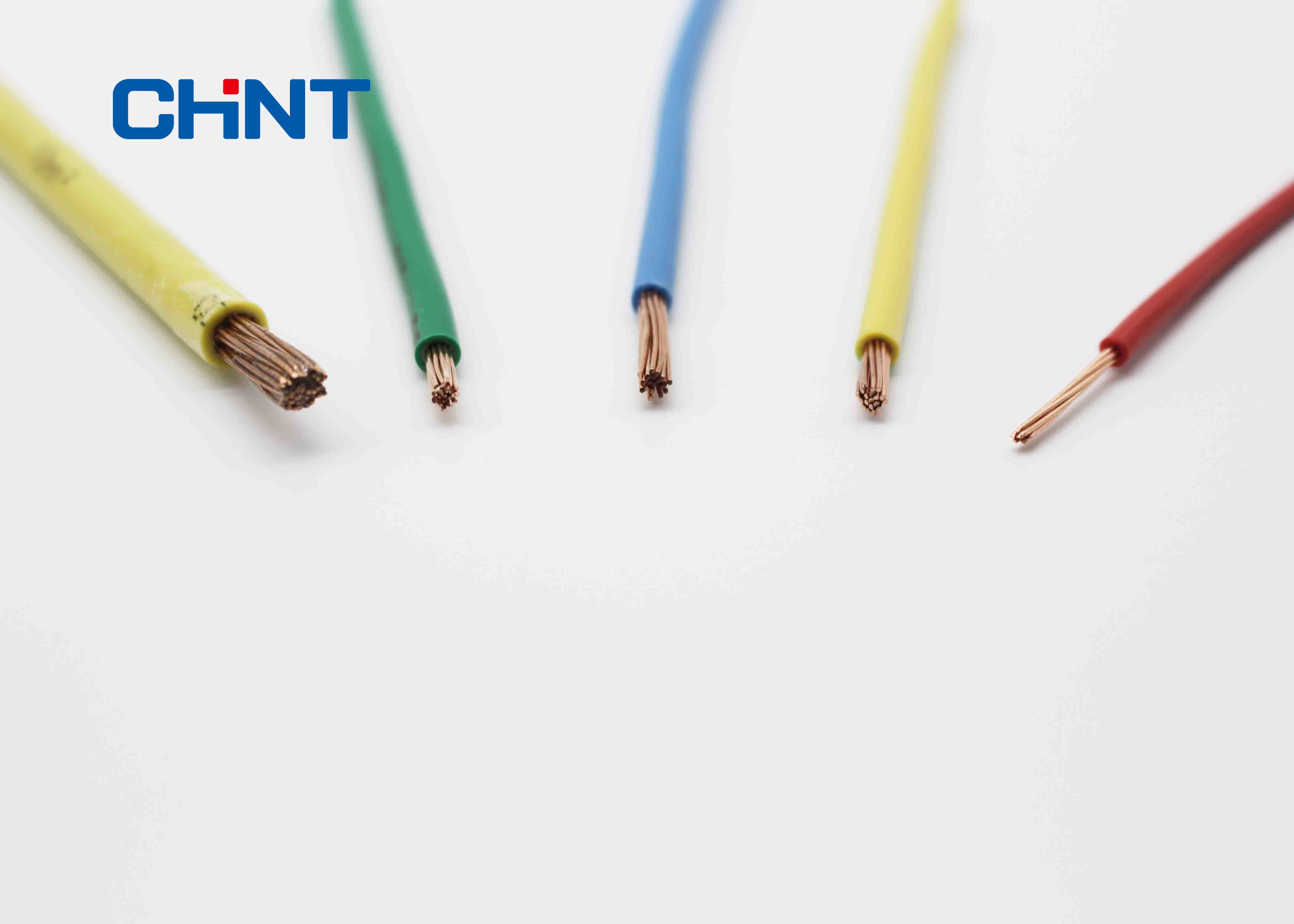

Фото продукта
