Гибкий стандарт кабеля ИЭК60227 изолированного провода ПВК для электрического соединения
Гибкий стандарт кабеля ИЭК60227 изолированного провода ПВК для электрического соединения
Гибкий стандарт кабеля ИЭК60227 изолированного провода ПВК для электрического соединения
Гибкий стандарт кабеля ИЭК60227 изолированного провода ПВК для электрического соединения
Гибкий стандарт кабеля ИЭК60227 изолированного провода ПВК для электрического соединения
Гибкий стандарт кабеля ИЭК60227 изолированного провода ПВК для электрического соединения
Гибкий стандарт кабеля ИЭК60227 изолированного провода ПВК для электрического соединения
Гибкий стандарт кабеля ИЭК60227 изолированного провода ПВК для электрического соединения
Спецификации
Номер модели :
60227ИЭК52 (РВВ)
Место происхождения :
Китай
Количество минимального заказа :
Оборотный
Способность поставкы :
1000KM/MONTH
Упаковывая детали :
100м/ролл или барабанчик
стандарт :
60227-5:1997 ИЭК
Изоляция :
ПВХ
Тип :
Гибкий
Сердечники :
Несколько
Цвет оболочки :
Черный или белый
Пакет :
100м/ролл или барабанчик
Описание

Высококачественный гибкий стандарт кабеля IEC60227 изолированного провода PVC ядров



Стандарты

Международный: 60227-5:1997 IEC

Китай: GB∕T 5023.5-2008

Другие стандарты как BS, VDE и ICEA по требованию



Технические данные

Расклассифицированное напряжение тока: См. таблицу 3.

Максимальн Operating Temp.: ℃ 70.

Окружающий Temp.: ℃ 20±10



Описание:

Изолированные кабели поливинилового хлорида расклассифицированных напряжений тока до и включения 300/500 V-гибких кабелей (шнуры)

Фиксированное кладя соединение электропитания для электротехнического оборудования.



Конструкции

Проводник: Проводник сели на мель компактом, который медный, Cl.5 согласно IEC 60228

Изоляция: PVC (поливиниловый хлорид) расклассифицированный на ℃ 70

Оболочка: PVC (поливиниловый хлорид) расклассифицированный на ℃ 70



Диаграмма 1 эскиз структуры продукта



Примечание: 1 - проводник; 2 - изоляция; 3 - оболочка; 4 - заполняя веревочка; 5 - связывать ленту.

Примечание:

Идентификация изоляции согласно стандартам или требованию клиента



Применения

Крытый, шкаф распределения, электрическое соединение.



Таблица 2 - минимальные порекомендованные радиусы загиба на температуре кабеля (20±10)℃

Тип кабеля Радиус загиба установок минимальный
Диаметр кабеля
mm		 Диаметр кабеля
mm		 Диаметр кабеля
mm		 Диаметр кабеля
mm
Гибкий кабель (термопластиковый, например PVC) d≤8 8<d≤12 12<d≤20 d>20
Фиксированная установка 3 d 3 d 4 d 4 d
Свободное движение 5 d 5 d 6 d 6 d
На входе портативных прибора или передвижного оборудования a 5 d 5 d 6 d 6 d
Под механической нагрузкой b 9 d 9 d 9 d 10 d
Украшанный гирляндами c 10 d 10 d 11 d 12 d
Повторенный наматывая b 7 d 7 d 8 d 8 d
Отклоненный шкивами b 10 d 10 d 10 d 10 d
D = общий диаметр круглых кабелей или более небольшой размер плоских кабелей.
отсутствие механической нагрузка на кабеле
b видит 5.6.2 из IEC 62440 относительно динамических stess.
c как в кранах на козлах.



Таблица 3 - технические данные

Тип кабеля Нет стренг/Dia. проводника Толщина изоляции Толщина оболочки Приблизительно O.D. Приблизительно. Максимальн D.C Сопротивление проводника (℃ 20) Испытывая A.C напряжения тока Настоящая оценка
Вес
/ pc/mm mm mm mm kg/km Ω /km kV/5min В воздухе (a)
IEC 60227 52 (RVV) 300/300V 2×0.5 1/16/0.20 0,5 0,6 5,5 35 39 2000 9
IEC 60227 52 (RVV) 300/300V 2×0.5 1/16/0.20 0,5 0,6 3.3×5.3 31 39 2000 9
IEC 60227 53 (RVV) 300/500V 2×0.75 1/24/0.20 0,6 0,8 6,7 52 26 2000 11
IEC 60227 53 (RVV) 300/500V 2×0.75 1/24/0.20 0,6 0,8 4.1×6.5 47 26 2000 11
IEC 60227 53 (RVV) 300/500V 2×1 1/30/0.20 0,6 0,8 7 58 19,5 2000 13
IEC 60227 53 (RVV) 300/500V 2×1 1/30/0.20 0,6 0,8 4.3×6.8 53 19,5 2000 13
IEC 60227 53 (RVV) 300/500V 2×1.5 1/30/0.25 0,7 0,8 8 78 13,3 2000 17
IEC 60227 53 (RVV) 300/500V 2×2.5 1/49/0.25 0,8 1 9,8 120 7,98 2000 24
IEC 60227 52 (RVV) 300/300V 3×0.5 1/16/0.20 0,5 0,6 5,8 43 39 2000 7
IEC 60227 53 (RVV) 300/500V 3×0.75 1/24/0.20 0,6 0,8 7,1 65 26 2000 8
IEC 60227 53 (RVV) 300/500V 3×1 1/30/0.20 0,6 0,8 7,4 73 19,5 2000 10
IEC 60227 53 (RVV) 300/500V 3×1.5 1/30/0.25 0,7 0,9 8,7 103 13,3 2000 11
IEC 60227 53 (RVV) 300/500V 3×2.5 1/49/0.25 0,8 1,1 10,6 157 7,98 2000 18
IEC 60227 53 (RVV) 300/500V 4×0.75 1/24/0.20 0,6 0,8 7,8 80 26 2000 -
IEC 60227 53 (RVV) 300/500V 4×1 1/30/0.20 0,6 0,9 8,3 94 19,5 2000 -
IEC 60227 53 (RVV) 300/500V 4×1.5 1/30/0.25 0,7 1 9,8 134 13,3 2000 -
IEC 60227 53 (RVV) 300/500V 4×2.5 1/49/0.25 0,8 1,1 11,7 198 7,98 2000 -
IEC 60227 53 (RVV) 300/500V 5×0.75 1/24/0.20 0,6 0,9 8,7 100 26 2000 -
IEC 60227 53 (RVV) 300/500V 5×1 1/30/0.20 0,6 0,9 9 113 19,5 2000 -
IEC 60227 53 (RVV) 300/500V 5×1.5 1/30/0.25 0,7 1,1 10,8 166 13,3 2000 -
IEC 60227 53 (RVV) 300/500V 5×2.5 1/49/0.25 0,8 1,2 13 245 7,98 2000 -



Приказывая совет

Расклассифицированное напряжение тока

Стандарт применения: IEC/BS/UL/GB

Количество ядров

Размер & конструкция проводника

Тип изоляции

Требование оболочки

Длина кабеля & пакуя требования

Другое требование



ПАКОВАТЬ И ГРУЗИТЬ

Мы способны на встречать самые строгие списки поставки согласно в заказу на покупку. Встреча крайнего срока всегда главный приоритет по мере того как любая задержка в доставке кабеля может вносить вклад в общие задержку и перерасход средств против сметы проекта.

Кабель поставлен в деревянных вьюрках, рифленых коробках и катушках. Концы кабеля загерметизированы с лентой само-прилипателя BOPP и не-водоемкими герметизируя крышками для защиты концов кабеля от влаги. Необходимая маркировка будет напечатана с погодостойким материалом на снаружи барабанчика согласно требованию к клиента.

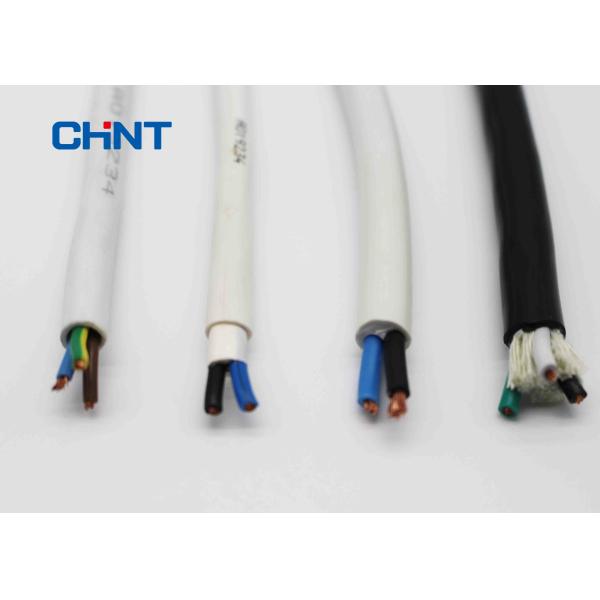

Фото продукта
