YB11A5-6A-Q(R) IEC C13 Входный EMI фильтр 115V 250V Фильтр питания типа розетки
YB11A5-6A-Q(R) IEC C13 Входный EMI фильтр 115V 250V Фильтр питания типа розетки
Спецификации
Номер модели :
ИБ11А5-6А-К(р)
Место происхождения :
Китай
Минимальное количество заказа :
200 шт.
Условия оплаты :
T/T, L/C
Способность к поставкам :
60000 частей/месяц
Время доставки :
5-8 рабочих дней
Подробная информация об упаковке :
56.5*28.5*22.5cm
Наименование продукта :
Серийный входный фильтр EMI
Номинальная разбивочная частота :
50/60 Гц
Номинальный ток :
1А 3А 6А 10А
Номинальное напряжение :
115/250VAC
Потеря вставки :
30-100dB
Тип упаковки :
Поверхностный монтаж
Описание

YB11A5-6A-Q(R) IEC C13 Входный EMI фильтр 115V/250V Фильтр питания типа розетки



У нас есть соответствующие сертификаты продукта, множество вариантов установки доступны, продукт может быть настроен работать с лучшими исследовательскими лабораториями, чтобы обеспечить бесплатный диагностический тест EMC



Техническая спецификация:



Положение Фильтр EMI сокета A5
Модель YB11A5-6A-Q(R)
Функция передачи Низкий проход
Тип упаковки Поверхностный монтаж
Номинальная частота центра 10K-30MHZ
Потеря вставки 60 ~ 90 дБ
Импеданс ввода 50Ω
Номинальное напряжение 125VAC 250VAC
Номинальный ток 1A ~ 20A
Температура окружающей среды 40°C
Температурный диапазон 25 / 085 / 21
Частота работы 50/60 Гц
От линии к линии 1450VDC
Линия к земле 2250VDC
Максимальный ток утечки 115VAC/50HZ Максимальная мощность 0,3uA
МОК 500 шт.
Цена USD1~2/М
Продолжительность 5 ~ 15 рабочих дней



Особенности:



-- Отличная производительность/компактная конструкция



-- Версия с винтом спереди сзади



-- Факультативные медицинские версии (((R5) тип)



-- Быстрое подключение ((6,35*0,8 мм), сварка или проволока



-- фильтры высокой производительности и мощности с высоким ослаблением с розеткой IEC 320



-- (R5) типы соответствуют требованиям IEC/EN60601-1 для испытаний безопасности, течения утечки и высокой гипотонии.



-- Существует множество деталей и комбинаций для выполнения испытаний EMC различных клиентов.



-- Продукты, выполненные по индивидуальным требованиям заказчика



Типичные применения:



-- Специально разработан для LCD и PDP телевизоров, медицинских приложений, общих электроприборов.



-- Медицинское оборудование



-- Устройства для испытаний и измерений



-- Малые и средние машины и бытовая техника



-- однофазные источники питания, источники питания с коммутатором



Правила выдвижения кандидатов:



YB 11 А5 - 6А - Q.
| | |   |   |
Однофазная Круговая Размер   Текущий   Выходное соединение
  1111 циклов А5   3А: 3 ампера   Q: Fast-on tab 250
        6А: 6 ампер   W: проволока
        10А: 10 ампер   S:Солдатные терминалы



YB11A5-6A-Q(R) IEC C13 Входный EMI фильтр 115V 250V Фильтр питания типа розетки* Q: быстро на 6,35x0,8 ммYB11A5-6A-Q(R) IEC C13 Входный EMI фильтр 115V 250V Фильтр питания типа розеткиS: сварка 4,0x0,8 ммYB11A5-6A-Q(R) IEC C13 Входный EMI фильтр 115V 250V Фильтр питания типа розеткиW: UL1015 18awg



Таблетки:



Модель No. Номинальный ток
@40°C		 Варианты терминала* Резистор кровотечения (необязательно) G (необязательно) Ток утечки 250V/50Hz Электрическая схема Номинальное напряжение Рабочая частота (Hz)


YB11A1-1A 1А Q. S W - - < 0,8 мА Фиг.1













115/250В













50/60 Гц
YB11A1-2A 2А Q. S W - - Фиг.1
YB11A1-3A 3А Q. S W - - Фиг.1
YB11A1-4A 4А Q. S W - - Фиг.1
YB11A1-6A 6А Q. S W - - Фиг.1
YB11A1-8A 8А Q. S W - - Фиг.1
YB11A1-10A 10А Q. S W - - Фиг.1
YB11A1-15A 15А Q. S W - - Фиг.1
YB11A2-1A 1А Q. S W - - Фиг.1
YB11A2-2A 2А Q. S W - - Фиг.1
YB11A2-3A 3А Q. S W - - Фиг.1
YB11A2-4A 4А Q. S W - - Фиг.1
YB11A2-6A 6А Q. S W - - Фиг.1
YB11A2-8A 8А Q. S W - - Фиг.1
YB11A2-10A 10А Q. S W - - Фиг.1
YB11A2-15A 15А Q. S W - - Фиг.1

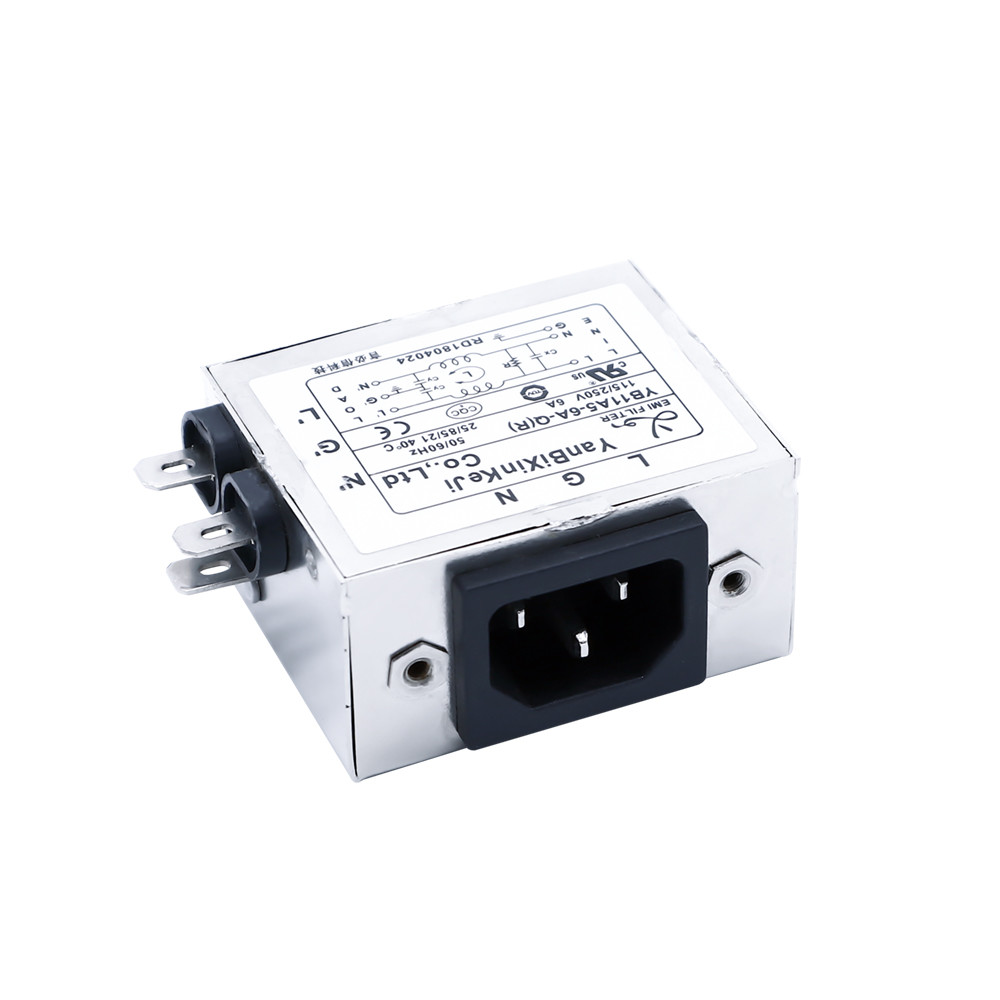

YB11A5-6A-Q(R) Изображение фильтра входа IEC:



YB11A5-6A-Q(R) IEC C13 Входный EMI фильтр 115V 250V Фильтр питания типа розетки



YB11A5-6A-Q(R) IEC C13 Входный EMI фильтр 115V 250V Фильтр питания типа розетки



Таблица потерь вставки ((В системе 50 Ом согласно IEC/CISPR No.17)



YB11A5-6A-Q(R) IEC C13 Входный EMI фильтр 115V 250V Фильтр питания типа розетки
