UL одобряет три в одном фильтре розетки в фильтре EMI ​​для источника питания
UL одобряет три в одном фильтре розетки в фильтре EMI ​​для источника питания
Спецификации
Номер модели :
ИБ11К3-10А-К
Место происхождения :
Китай
Количество минимального заказа :
1000пкс
Условия оплаты :
Т/Т
Способность поставки :
500000 часть/частей в месяц
Срок поставки :
10-20 дней
Упаковывая детали :
56.5*28.5*22.5км (одна коробка)
Расклассифицированные течения: :
Номинальные токи
Inrush настоящий: :
72A
Климатическая категория: :
-25°C~+100°C (25/100/21)
Воспламеняемость соответствие к: :
UL 94V-0
Уровень защиты: :
IP40 согласно IEC 60529
Равочая частота: :
DC к 400Hz
Расклассифицированное напряжение тока максимальное: :
250VAC, 50/60Hz
Конструируйте соответствие к: :
UL1283, CSA C22.2 No.8, IEC/EN 60939, UL 60939-3 CQC GB 15288/GB 15287-2008
L-N: :
250VDC (с лампой)
Передающая функция :
Низкопроходный
Описание

UL одобряет три в одном фильтре розетки в фильтре EMI ​​для источника питания

Модули подачи питания с фильтрами и фильтрами ЭМС с предохранителями и переключателями

Функции:

1. С одинарным или двойным предохранителем

2. Биполярный переключатель

3. Очень маленький размер.

4. Продукция по индивидуальному заказу в соответствии с требованиями заказчика.

Техническая спецификация:

Элемент МЭК-фильтр
Модель МЭК-фильтр YB-C
Функция передачи НЧ
Тип упаковки Поверхностный монтаж
Номинальная центральная частота 10К-30МГЦ
Вносимая потеря 60~90дБ
Входное сопротивление 50 Ом
Номинальное напряжение 115 В/250 В
Номинальный ток 1~10А
Температура окружающей среды 40°С
Диапазон температур 25/100/21
Рабочая частота 50/60 Гц
Линия к линии 1450 В постоянного тока
Линия к земле 2250 В постоянного тока
Максимальный ток утечки 250 В переменного тока/60 Гц, 0,8 мА Макс.
минимальный заказ 1000 шт.
Цена Возможен торг
Время выполнения 5~15 будний день

Типичные области применения:

-- Портативное электрическое и электронное оборудование

-- Медицинское оборудование

-- Испытательное и измерительное оборудование

-- Малые и средние машины и бытовая техника

-- Однофазный источник питания, импульсный источник питания

Правило номинации:

YB 11 C3 - 10A - Q ( Р 5 Г )

¦ ¦ ¦ ¦ ¦ ¦ ¦

подключение тока в корпусе схемы опционально

C3: фиксированный верх-низ, один предохранитель

C4: фиксированный верх-низ, два предохранителя

Таблицы:

Модель №. Номинальный ток
@40°С		 Опции терминала* Пропускной резистор (опционально)
г		 Ток утечки 250 В/50 Гц Электрическая схема
 Номинальное напряжение (В) Рабочая частота (Гц)
UL одобряет три в одном фильтре розетки в фильтре EMI ​​для источника питания UL одобряет три в одном фильтре розетки в фильтре EMI ​​для источника питания UL одобряет три в одном фильтре розетки в фильтре EMI ​​для источника питания
YB11C3-1A 1А вопрос С - - - <0,8 мА Рисунок 1 115/250 В 50/60 Гц
YB11C3-2A 2А вопрос С - - - Рисунок 1
YB11C3-3A 3А вопрос С - - - Рисунок 1
YB11C3-4A 4А вопрос С - - - Рисунок 1
YB11C3-6A 6А вопрос С - - - Рисунок 1
YB11C3-8A 8А вопрос С - - - Рисунок 1
YB11C3-10A 10А вопрос С - - - Рисунок 1
YB11C4-1A 1А вопрос С - - - Рисунок 1
YB11C4-2A 2А вопрос С - - - Рисунок 1
YB11C4-3A 3А вопрос С - - - Рисунок 1
YB11C4-4A 4А вопрос С - - - Рисунок 1
YB11C4-6A 6А вопрос С - - - Рисунок 1
YB11C4-8A 8А вопрос С - - - Рисунок 1
YB11C4-10A 10А вопрос С - - - Рисунок 1

Медицинский тип Таблицы:

Модель №. Номинальный ток
@40°С		 Опции терминала
 Пропускной резистор (опционально) R (МОм) Медицинское оборудование
5
г		 Ток утечки 250 В/50 Гц Электрическая схема
 Номинальное напряжение (В) Рабочая частота (Гц)
UL одобряет три в одном фильтре розетки в фильтре EMI ​​для источника питания UL одобряет три в одном фильтре розетки в фильтре EMI ​​для источника питания UL одобряет три в одном фильтре розетки в фильтре EMI ​​для источника питания
YB11C3-1A-x(R5) 1А вопрос С - 1 5 - <5 мкА Рис.2 115/250 В 50/60 Гц
YB11C3-2A-x(R5) 2А вопрос С - 1 5 - Рис.2
YB11C3-3A-x(R5) 3А вопрос С - 1 5 - Рис.2
YB11C3-4A-x(R5) 4А вопрос С - 1 5 - Рис.2
YB11C3-6A-x(R5) 6А вопрос С - 1 5 - Рис.2
YB11C3-8A-x(R5) 8А вопрос С - 1 5 - Рис.2
YB11C3-10A-x(R5) 10А вопрос С - 1 5 - Рис.2
YB11C4-1A-x(R5) 1А вопрос С - 1 5 - Рис.2
YB11C4-2A-x(R5) 2А вопрос С - 1 5 - Рис.2
YB11C4-3A-x(R5) 3А вопрос С - 1 5 - Рис.2
YB11C4-4A-x(R5) 4А вопрос С - 1 5 - Рис.2
YB11C4-6A-x(R5) 6А вопрос С - 1 5 - Рис.2
YB11C4-8A-x(R5) 8А вопрос С - 1 5 - Рис.2
YB11C4-10A-x(R5) 10А вопрос С - 1 5 - Рис.2

UL одобряет три в одном фильтре розетки в фильтре EMI ​​для источника питания*В: Быстросъемный размер 6,35x0,8 мм.UL одобряет три в одном фильтре розетки в фильтре EMI ​​для источника питанияS: припой 4,0x0,8 ммUL одобряет три в одном фильтре розетки в фильтре EMI ​​для источника питанияВт: UL1015 18awg

Электрическая схема:

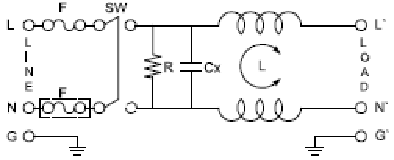

Рисунок 1

Стандартный тип

UL одобряет три в одном фильтре розетки в фильтре EMI ​​для источника питания

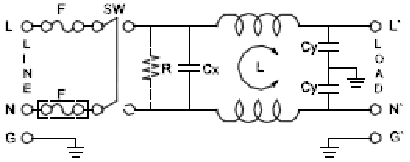

Рис.2

Тип Р5

UL одобряет три в одном фильтре розетки в фильтре EMI ​​для источника питания

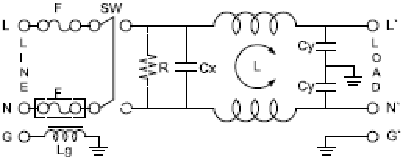

Рис.3

Тип LG

UL одобряет три в одном фильтре розетки в фильтре EMI ​​для источника питания

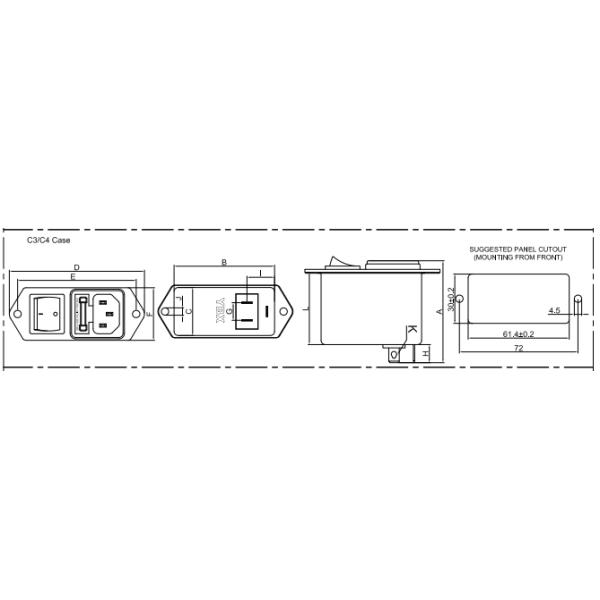

Механический размер (единица измерения: мм)

UL одобряет три в одном фильтре розетки в фильтре EMI ​​для источника питания

Случай А Б С Д Э Ф г ЧАС я Дж К л
С3/С4 62 61 29,5 80 72 35 11 11 17 3,5 6,35*0,8 46
Допуски
公差		 ±1 ±1 ±1 ±1 ±0,15 ±1 ±0,5 ±0,5 ±0,5 ±1 ±0,15 46


Таблица вносимых потерь (в системе 50 Ом в соответствии с IEC/CISPR № 17)

Общий режим -------- дифференциальный режим

1А

3А

UL одобряет три в одном фильтре розетки в фильтре EMI ​​для источника питания UL одобряет три в одном фильтре розетки в фильтре EMI ​​для источника питания

6А

8А

UL одобряет три в одном фильтре розетки в фильтре EMI ​​для источника питания UL одобряет три в одном фильтре розетки в фильтре EMI ​​для источника питания

10А

UL одобряет три в одном фильтре розетки в фильтре EMI ​​для источника питания
