Поверхностный входной фильтр 3 ИЭК держателя 10А в одном фильтре ЭМИ с предохранителем и переключателем
Поверхностный входной фильтр 3 ИЭК держателя 10А в одном фильтре ЭМИ с предохранителем и переключателем
Спецификации
Номер модели :
YB12C9-4A-Q (R)
Место происхождения :
Китай
Количество минимального заказа :
1000пкс
Условия оплаты :
Т/Т
Способность поставки :
500000 часть/частей в месяц
Срок поставки :
10-20 дней
Упаковывая детали :
56.5*28.5*22.5км (одна коробка)
Тип :
YB12C9-4A-Q (R)
Расклассифицированное напряжение тока максимальное: :
250VAC, 50/60Hz
Рабочая частота: :
DC к 400Hz
Расклассифицированные течения: :
°C 1~10A@40, 50°C (UL/CUL)
L-N: :
250VDC (с лампой)
L/N-G: :
4000VAC (тип R5)
Inrush настоящий: :
72A
Уровень защиты: :
IP40 согласно IEC 60529
Воспламеняемость соответствие к: :
UL 94V-0
Передающая функция :
Низкопроходный
Описание

Поверхностный входной фильтр 3 ИЭК держателя 10А в одном фильтре ЭМИ с предохранителем и переключателем

Модули подачи питания с фильтрами и фильтрами ЭМС с предохранителями и переключателями

Типичные области примененияфильтра электромагнитных помех:

-- Портативное электрическое и электронное оборудование

-- Медицинское оборудование

-- Испытательное и измерительное оборудование

-- Малые и средние машины и бытовая техника

Технические характеристики фильтра электромагнитных помех:

Элемент МЭК-фильтр
Модель МЭК-фильтр YB-C
Функция передачи НЧ
Тип упаковки Поверхностный монтаж
Номинальная центральная частота 10К-30МГЦ
Вносимая потеря 60 дБ~90 дБ
Входное сопротивление 50 Ом
Номинальное напряжение 115 В/250 В
Номинальный ток 1А~10А
Температура окружающей среды 40°С
Диапазон температур 25/100/21
Рабочая частота 50/60 Гц
Линия к линии 1450 В постоянного тока
Линия к земле 2250 В постоянного тока
Максимальный ток утечки 250 В переменного тока/60 Гц, 0,8 мА Макс.
минимальный заказ 100 шт
Цена Возможен торг
Время выполнения 5~15 будний день

Функциифильтра электромагнитных помех:

1. 2-полюсный кулисный переключатель

2. Номинальные токи до 10А.

3. Держатель с одним или двумя предохранителями.

Правило выдвиженияфильтра электромагнитных помех:

YB 11 C9 - 4A - Q ( Р 5 Г )

¦ ¦ ¦ ¦ ¦ ¦ ¦

подключение тока в корпусе схемы опционально

C9: Один предохранитель

C10: Два предохранителя

Таблицыфильтра электромагнитных помех:

Модель №. Номинальный ток
@40°С
 Опции терминала* Пропускной резистор (опционально)
г		 Ток утечки 250 В/50 Гц Электрическая схема Номинальное напряжение (В) Рабочая частота (Гц)
Поверхностный входной фильтр 3 ИЭК держателя 10А в одном фильтре ЭМИ с предохранителем и переключателем Поверхностный входной фильтр 3 ИЭК держателя 10А в одном фильтре ЭМИ с предохранителем и переключателем Поверхностный входной фильтр 3 ИЭК держателя 10А в одном фильтре ЭМИ с предохранителем и переключателем
YB11C9-1A 1А вопрос С - - - <0,8 мА Рисунок 1 115/250 В 50/60 Гц
YB11C9-2A 2А вопрос С - - - Рисунок 1
YB11C9-3A 3А вопрос С - - - Рисунок 1
YB11C9-4A 4А вопрос С - - - Рисунок 1
YB11C9-6A 6А вопрос С - - - Рисунок 1
YB11C9-8A 8А вопрос С - - - Рисунок 1
YB11C9-10A 10А вопрос С - - - Рисунок 1
YB11C10-1A 1А вопрос С - - - Рисунок 1
YB11C10-2A 2А вопрос С - - - Рисунок 1
YB11C10-3A 3А вопрос С - - - Рисунок 1
YB11C10-4A 4А вопрос С - - - Рисунок 1
YB11C10-6A 6А вопрос С - - - Рисунок 1
YB11C10-8A 8А вопрос С - - - Рисунок 1
YB11C10-10A 10А вопрос С - - - Рисунок 1

Медицинский тип Таблицыфильтра электромагнитных помех:

Модель №. Номинальный ток
@40°С		 Опции терминала Пропускной резистор (опционально (МОм) Медицинское оборудование
5
г		 Ток утечки 250 В/50 Гц Электрическая схема Номинальное напряжение (В) Рабочая частота (Гц)
Поверхностный входной фильтр 3 ИЭК держателя 10А в одном фильтре ЭМИ с предохранителем и переключателем Поверхностный входной фильтр 3 ИЭК держателя 10А в одном фильтре ЭМИ с предохранителем и переключателем Поверхностный входной фильтр 3 ИЭК держателя 10А в одном фильтре ЭМИ с предохранителем и переключателем
YB11C9-1A-x(R5) 1А вопрос С - 1 5 - <5 мкА Рис.2 115/250 В 50/60 Гц
YB11C9-2A-x(R5) 2А вопрос С - 1 5 - Рис.2
YB11C9-3A-x(R5) 3А вопрос С - 1 5 - Рис.2
YB11C9-4A-x(R5) 4А вопрос С - 1 5 - Рис.2
YB11C9-6A-x(R5) 6А вопрос С - 1 5 - Рис.2
YB11C9-8A-x(R5) 8А вопрос С - 1 5 - Рис.2
YB11C9-10A-x(R5) 10А вопрос С - 1 5 - Рис.2
YB11C10-1A-x(R5) 1А вопрос С - 1 5 - Рис.2
YB11C10-2A-x(R5) 2А вопрос С - 1 5 - Рис.2
YB11C10-3A-x(R5) 3А вопрос С - 1 5 - Рис.2
YB11C10-4A-x(R5) 4А вопрос С - 1 5 - Рис.2
YB11C10-6A-x(R5) 6А вопрос С - 1 5 - Рис.2
YB11C10-8A-x(R5) 8А вопрос С - 1 5 - Рис.2
YB11C10-10A-x(R5) 10А вопрос С - 1 5 - Рис.2

Поверхностный входной фильтр 3 ИЭК держателя 10А в одном фильтре ЭМИ с предохранителем и переключателем*В: Быстросъемный размер 6,35x0,8 мм.Поверхностный входной фильтр 3 ИЭК держателя 10А в одном фильтре ЭМИ с предохранителем и переключателемS: припой 4,0x0,8 ммПоверхностный входной фильтр 3 ИЭК держателя 10А в одном фильтре ЭМИ с предохранителем и переключателемВт: UL1015 18awg

Электрическая схемафильтра электромагнитных помех:

Рисунок 1

Стандартный тип

Поверхностный входной фильтр 3 ИЭК держателя 10А в одном фильтре ЭМИ с предохранителем и переключателем

Рис.2

Тип Р5

Поверхностный входной фильтр 3 ИЭК держателя 10А в одном фильтре ЭМИ с предохранителем и переключателем

Рис.3

Поверхностный входной фильтр 3 ИЭК держателя 10А в одном фильтре ЭМИ с предохранителем и переключателем

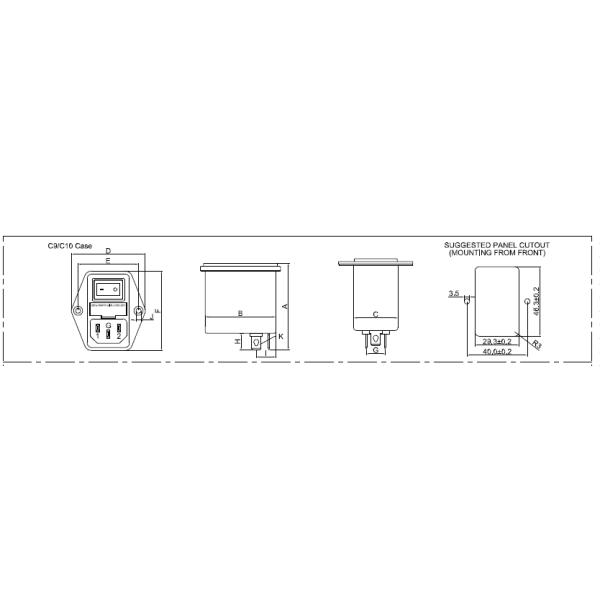

Механический размер (единица измерения: мм)

Поверхностный входной фильтр 3 ИЭК держателя 10А в одном фильтре ЭМИ с предохранителем и переключателем

Случай А Б С Д Э Ф г ЧАС я Дж К
С9/С10 58 48 29 50 40 53 11 11 17 3.3 6,35*0,8
Допуски
公差		 ±1 ±1 ±1 ±1 ±0,15 ±1 ±0,5 ±0,5 ±0,5 ±1 ±0,15

Таблица вносимых потерь (в системе 50 Ом в соответствии с IEC/CISPR № 17)

Общий режим -------- дифференциальный режим

1А

3А

Поверхностный входной фильтр 3 ИЭК держателя 10А в одном фильтре ЭМИ с предохранителем и переключателем Поверхностный входной фильтр 3 ИЭК держателя 10А в одном фильтре ЭМИ с предохранителем и переключателем

6А

8А

Поверхностный входной фильтр 3 ИЭК держателя 10А в одном фильтре ЭМИ с предохранителем и переключателем Поверхностный входной фильтр 3 ИЭК держателя 10А в одном фильтре ЭМИ с предохранителем и переключателем

10А

Поверхностный входной фильтр 3 ИЭК держателя 10А в одном фильтре ЭМИ с предохранителем и переключателем
